Подробная информация о продукте:
|
| Продукт: | 0.63 дюймовый OLED дисплейный модуль | Количество пикселей: | 120х28 пикселей |
|---|---|---|---|
| Дисплей: | SSD1312 или эквивалентный | Режим отображения: | Пассивная матрица |
| Отображение цвета: | Монохромный (белый) | Приводная обязанность: | "Священное Писание", 1/28 |
| Размер панели: | 210,54 x 6,62 x 1,22 (мм) | Активная зона: | 150,58 x 3,62 (мм) |
| Пиксельный диапазон: | 00,13 x 0,13 (мм) | Размер пиксела: | 0.11 x 0,11 (мм) |
| Направление просмотра: | Все углы наблюдения | Интерфейс: | I2C |
| Соединение: | Сварка/горячий бар (настраиваемый) | Пин-номер: | 14 штифтов (можно настроить) |
| Время жизни: | 50,000 часов @ 60cd/m2 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 120x28 пикселей OLED дисплейный модуль,0.63 дюймовый OLED дисплейный модуль,Монохромные дисплеи i2c OLED |
||

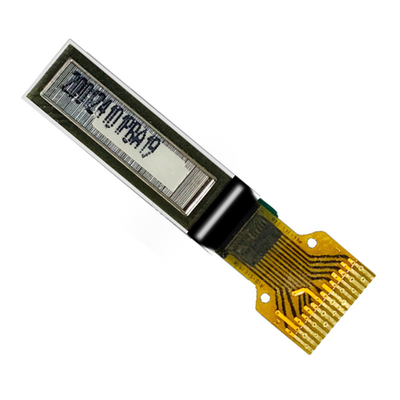

0.63 дюймовый 120x28 пикселей OLED дисплейный модуль, 0,63 дюймовый OEL матричный дисплей
Модуль OLED-дисплея SFOS063XZ-7114AN представляет собой графический дисплей COG разрешением 120x28, диагональ которого составляет 0,63 дюйма.OLED-модель разработана как промышленная, которая имеет преимущество конкурентной цены.. Модуль встроен с SSD1312 IC; он поддерживает интерфейс I2C. Напряжение питания для логики типично 2,8V, в диапазоне от 1,65V до 3,3V, напряжение питания для дисплея 8V,Рабочий ток для VDD составляет 180μA, водительская обязанность 1/28.Модуль дисплея SFOS063XZ-7114AN OEL подходит для носимых устройств, приложений для умного дома и т. д. Этот модуль может работать при температуре от -40 °C до +80 °C;температура хранения составляет от -40°C до +85°C.
Особенности
9Этот 0,63-дюймовый OLED-дисплей имеет более быстрое время отклика "10 микросекунд при +25 °C".
10Этот 0,63 дюймовый моно OLED продукт имеет высокую яркость и этот продукт имеет контрастный коэффициент до 2000:1.
11Этот недорогой 0,63 дюймовый OLED-продукт имеет меньшее потребление энергии - снижая выбросы CO2.
| Продукт: | 0.63 дюймовый OLED дисплейный модуль |
| Управляющий блок: | SSD1312 или эквивалентный |
| Интерфейс: | I2C |
| Цвет отображения: | Монохромный (белый) |
| Количество пикселей: | 120х28 пикселей |
| Режим отображения: | Пассивная матрица |
| Движение: | "Священное Писание", 1/28 |
| Размер панели: | 210,54 х 6,62 х 1,22 (мм) |
| Активная зона: | 15.58 х 3.62 (мм) |
| Пиксельный пич: | 0.13 х 0,13 (мм) |
| Размер пикселя: | 0.11 х 0,11 (мм) |
| Номер пин-кода: | 14 штифтов (можно настроить) |
| Направление просмотра: | Все точки зрения |
| Подключение: | Сварка/горячий бар (настраиваемый) |
| Продолжительность: | 50,000 часов @60cd/m2 |
| Соответствие: | Соответствует требованиям REACH & RoHS |
0.63 дюйм 120x28 пикселей OLED дисплейный модуль, 0,63 дюйма OEL матричный дисплей
Абсолютные максимальные рейтинги
Характеристики оптики
Определение фиксатора
Pin1, C2P / Pin2, C2N / Pin3, C1P / Pin4, C1N
Положительный конец летящего инвертирующего конденсатора, отрицательный конец летящего стимулирующего конденсатора.Они должны плавать, когда преобразователь не используется.
Пин 5,VDD2VBAT
Пинальное питание для цепи преобразователя постоянного тока.Это пин питания для внутреннего буфера преобразователя напряжения постоянного тока.Он должен быть подключен к внешнему источнику при использовании преобразователя.Он должен быть подключен к VDD, когда преобразователь не используется.
Пин6, VBREFNC
Пин7, ВСС
Приземление логической схемыЭто заземление, которое служит ориентиром для логических пинов.
Пин8, VDD1
Это пин питания напряжением, он должен быть подключен к внешнему источнику.
Пин9, RES#
Перезагрузка питания для контроллера и драйвера. Этот пин является вводом сигнала перезагрузки. Когда пин низкий, инициализация чипа выполняется. Держите этот пин высоко во время нормальной работы.
Пин10, SCL
IIC Bus Clock Signal. Передача информации в I2C-автобусе происходит по часовой сигмале. Каждая передача бита данных происходит в течение одного часового периода этого пин.
Пин11, SDA
Этот пин действует как канал связи между передатчиком и приемником.
Пин12, IREF
Референтный ток для регулировки яркости. Этот шприц является эталонным шприцем сегмента. Между этим шприцем и VSS должен быть подключен резистор. Настройте ток на 12,5uA максимум.
Пин13, VCOMH
Выходное напряжение высокого уровня для сигнала COM. Этот пин является входной пин для высокого уровня выходного напряжения для сигналов COM. Капацитар должен быть подключен между этим пин и VSS.
Пин14, VCC
Пино питания для панели OEL. Это наиболее положительный пин питания микросхемы. При использовании преобразователя между этим пином и VSS должен быть подключен стабилизационный конденсатор.Он должен быть подключен к внешнему источнику, когда преобразователь не используется.

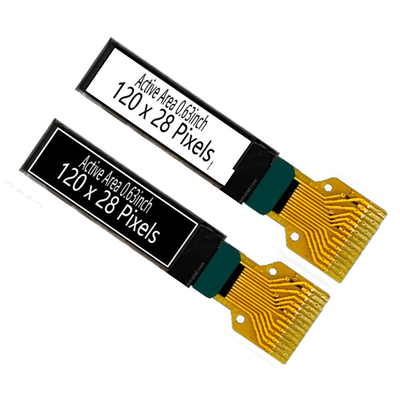

0.63 дюйм 120x28 пикселей OLED дисплейный модуль, 0,63 дюйма OEL матричный дисплейИзображение продукта
Производственные мощности и сертификаты
Графические OLED-дисплеи SAEF Technology доступны в трех механических структурах, включая технологию COB, COG и TAB с пассивной матрицей.Доступное графическое монохромное разрешение OLED в графическом дисплее OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 графический OLED, 200x16 графический OLED, OLED 128x32, OLED дисплей 128x64, OLED 128x128, и 256x64 OLED дисплей.Графические OLED-дисплеи в ассортименте SAEF имеют встроенные контроллеры и интерфейсы, включающие параллельныеЭти OLED-модули имеют напряжение 3V или 5V в зависимости от разрешения / цвета.
SAEF предлагает широкий ассортимент OLED-модулей дисплея в размерах от 0,42" до 5,5" OLED, таких как 0,42" микро OLED-дисплей, 0,49" OLED-дисплей, 0,5" OLED-дисплей, 0,54" OLED-дисплей, 0,63" OLED-дисплей, 0.66-дюймовый мини OLED дисплей, 0,69" OLED, 0,91" OLED дисплей, 0,95" OLED, 0,96" OLED дисплей, 1,5" OLED дисплей, 2" OLED, 2,4" OLED, 2,7" OLED дисплей, 5,5" OLED дисплей, и индивидуальные дизайнерские решения.
