Подробная информация о продукте:
|
| Продукт: | 8-дюймовый RGB TFT LCD дисплей | Направление просмотра: | TN 12 часов |
|---|---|---|---|
| Пин-номер: | 50 штифтов | интерфейс: | 24 бита RGB |
| Резолюция: | 800 RGB x 600 | Поверхностная яркость: | 250 cd/m2 ((nits) |
| Очертание Дим.: | 182.9 ((H) ×141.0 ((V) × 5.5 ((T) (мм) | Активная зона: | 162.0(H) x 121,5 ((V) (мм) |
| сенсорный экран: | RTP & CTP необязательно | Обработка поверхности: | Твердое покрытие ((3H) |
| Отображение цветов: | 16,7 m | Соединение: | Подключение |
| Операционная температура.: | -20°C до +70°C | Температура хранения.: | -30°C до +80°C |
| Сертификат: | ISO9001:2015 / ISO1400:2015 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 8-дюймовый промышленный TFT дисплей,Промышленный дисплей TFT с твердым покрытием |
||
Хорошее качество 8 дюймовый промышленный TFT дисплей 800x600 точек 24-битный RGB 50 пинВведение продукта
SFTO800FC-7008AN TFT LCD дисплей представляет собой 8-дюймовый TN тип 12 часов направление просмотра с разрешением 800x600 пикселей.этот TFT экран SFTO800FC-7008AN работает на 3.3V (напряжение питания), Vdd от 3,0V до 3,6V.
SFTO800FC-7008AN разработан с емкостными и резистивными сенсорными панелями, IIC и USB-интерфейсом.ТФТ сенсорный ЖК-дисплей SFTO800FC-7008AN в хорошем качествеКак дисплей промышленного класса, этот продукт широко используется в промышленных и медицинских приложениях, POS терминале, HMI, домашней автоматизации, системе безопасности и т. Д.
Особенности
| Продукт: | 8 дюймовый RGB TFT LCD дисплей |
| Решение: | 800 RGB X 600 |
| Светимость поверхности: | 250 Cd/m2 ((нитов) |
| Направление просмотра: | TN 12 часов |
| Интерфейс: | 24 бита RGB |
| Очертание: | 182.9 ((H) ×141.0 ((V) × 5.5 ((T) (мм) |
| Номер пин-кода: | 50 штифтов |
| Активная зона: | 162.0(H) X 121,5 ((V) (мм) |
| Обработка поверхности: | Твердое покрытие ((3H) |
| Подключение: | Подключение |
| Прикосновение к экрану | RTP & CTP необязательно |
| Цвета отображения: | 16.7 М |
| Рабочая температура: | -20°C до +70°C |
| Температура хранения: | -30°C до +80°C |
| Сертификат: | ISO9001:2015 / ISO1400:2015 |
| Соответствие: | Соответствует требованиям REACH & RoHS |
>Этот 8-дюймовый TFT-дисплей представляет собой цветный активный матричный TFT-LCD, который использует аморфный кремниевый TFT (теннопленочный транзистор) в качестве активного устройства переключения.

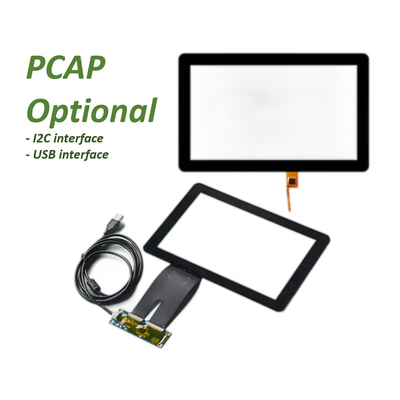

>Этот 8-дюймовый LCD-дисплей PCAP TFT имеет емкостный сенсорный экран с крышкой стекла, которая может быть настроена в соответствии с требованиями клиента.
>Цветовая гамма, типичная для этого 8-дюймового экрана TFT, составляет 50% Min.45%.
>Этот 8-дюймовый LCD TFT имеет типичное время отклика 30 мс и максимум 35 мс.
>Этот 8-дюймовый 800x600 TFT LCD дисплей имеет контрастное соотношение Typ:1000 Min:800.
>Этот 8-дюймовый RGB TFT монитор может работать в широком диапазоне температур от -20 до +70 градусов.
>Этот 7-дюймовый TN TFT LCD - экологически чистый продукт, свободный от RoHS и галогенов.
>Этот 8-дюймовый емкостный сенсорный монитор имеет низкое рабочее напряжение и низкое потребление энергии.

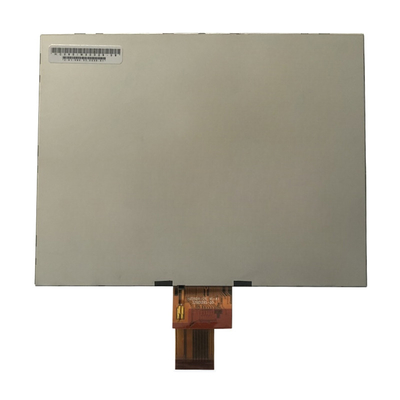

Хорошее качество 8 дюймовый промышленный TFT дисплей 800x600 точек 24-битный RGB 50 пинРисунок продукта
Определение фиксатора
Pin1-2 LEDA Анод обратного освещения
Pin3-4 LEDK Катод обратного света
Pin5 GND Ground
Pin6 VCOM Для внешнего входа VCOM DC
Дигитальная мощность DVDD Pin7
Pin8 MODE DE/SYNC режим выбран
Сигнал PIN9 DE, включенный для передачи данных
Сигнал синхронизации Pin10 VS Frame
Pin11 Сигнал синхронизации линии HS
Пин 12-19 B7-B0 Автобус данных
Pin20-27 G7-G0 Автобус данных
Пин 28-35 R7-R0 Автобус данных
Pin36 GND Ground (Пин-36 ГНД)
Сигнал часового точка Pin37 DCLK
Pin38 GND Ground (Пин-38 ГНД)
Pin39 L/R Источник управления правой или левой последовательностью.
Pin40 U/D Gate вверх или вниз управление сканированием
Pin41 VGH Положительная мощность для TFT
Pin42 VGL отрицательная мощность для TFT
Pin43 AVDD Аналоговая мощность
Pin44 RESETGlobal reset signal pin.Active low to enter resetstate. Suggest to connect with an RC reset circuit for stability.normally pull high.Пин44 RESETGlobal.Global reset signal pin.Active low to enter resetstate.Пин44 RESETGlobal reset signal pin.Активный низкий, чтобы войти в состояние reset.Предлагаю подключить с помощью схемы RC reset для стабильности.Обычно тяните высоко.
Pin45 NC не подключено
Pin46 VCOM Для внешнего входа VCOM DC
Pin47 DITHB Установка дифференциации.DITH="H" 6 бит разрешение;DITH="L" 8 бит разрешение ((по умолчанию)
Pin48 GND Ground (Пин-48 ГНД)
Pin49 NC не подключено
Pin50 NC не подключен

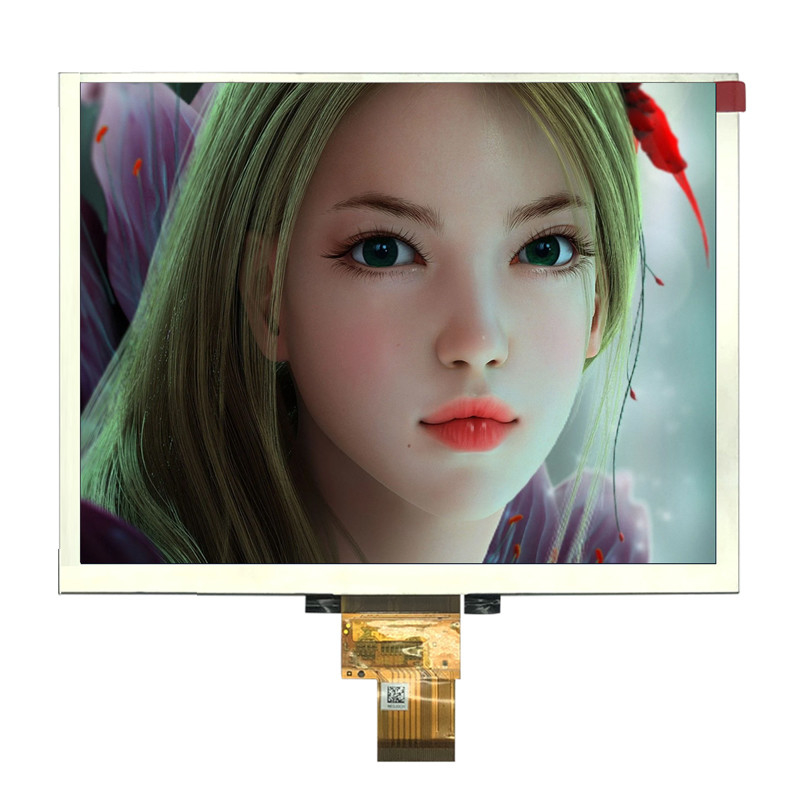

Хорошее качество 8-дюймовый промышленный TFT дисплей 800x600 точек 24-битный RGB 50 штифтов изображение продукта
