Подробная информация о продукте:
|
| Продукт: | Модуль OLED-дисплея 0,96" | Количество пикселей: | пикселы 128x64 |
|---|---|---|---|
| Дисплей: | SSD1315 или эквивалентный | Режим отображения: | Пассивная матрица |
| Отображение цвета: | Монохромный (белый) | Приводная обязанность: | обязанность 1/64 |
| Размер панели: | 24.7 x 16.6 x 1.3 (мм) | Активная зона: | 210,74 x 11,175 (мм) |
| Пиксельный диапазон: | 00,17 x 0,175 (мм) | Размер пиксела: | 00,15 х 0,15 (мм) |
| Направление просмотра: | Все углы наблюдения | Интерфейс: | I2C, SPI необязательно |
| Соединение: | Подключение | Пин-номер: | 30 штифтов (можно настроить) |
| Операционная температура.: | -40°С - +70°С | Температура хранения.: | -40С - +85С |
| Время жизни: | 50,000 часов @ 60cd/m2 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | Модуль дисплея 0,96 дюймов OLED,oled дисплей 128x64 |
||
Оптовая цена 0,96 дюйма OLED дисплейный модуль 128x64 пикселя SPI IIC интерфейс подключение к подключению

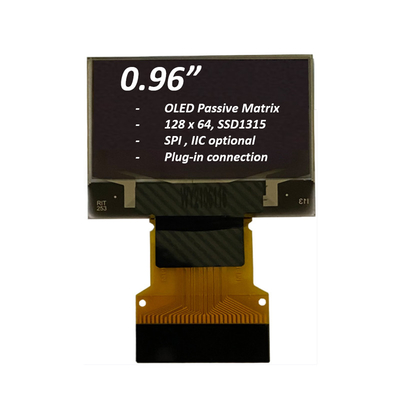

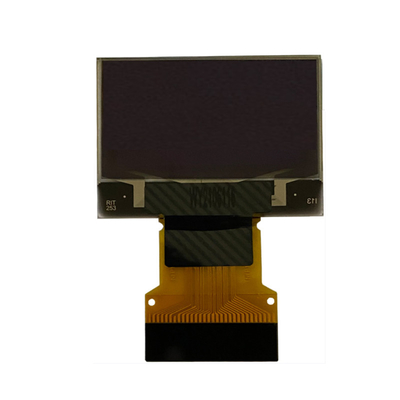

Модуль OLED-дисплея SFOS096XZ-7120AP представляет собой графический дисплей COG с разрешением 128x64, диагональ которого составляет 0,96 дюйма.OLED-модель разработана как промышленная, которая имеет преимущество конкурентной цены.. Модуль встроен с SSD1315 IC; он поддерживает интерфейс I2C и SPI. Напряжение питания для логики составляет 2,8V, напряжение питания для дисплея составляет 9V, рабочий ток для VDD составляет 160μA,водительская обязанность 1/64.
Модуль дисплея SFOS096XZ-7120AP OEL подходит для носимых устройств, приложений для умного дома и т. д. Этот модуль может работать при температуре от -40 °C до +70 °C;температура хранения составляет от -40°C до +85°C.
| Продукт: | Модуль дисплея OLED 0,96" |
| Количество пикселей: | 128х64 пикселей |
| Управляющий блок: | SSD1315 или эквивалентный |
| Режим отображения: | Пассивная матрица |
| Цвет отображения: | Монохромный (белый) |
| Движение: | Обязанность 1/64 |
| Активная зона: | 210,74 х 11,175 (мм) |
| Размер панели: | 24.7 х 16.6 х 1.3 (мм) |
| Пиксельный пич: | 0.17 х 0,175 (мм) |
| Размер пикселя: | 00,15 х 0,15 (мм) |
| Интерфейс: | I2C, SPI Факультативно |
| Направление просмотра: | Все точки зрения |
| Подключение: | Подключение |
| Номер пин-кода: | 30 штифтов (можно настроить) |
| Рабочая температура: | -40°С - +70°С |
| Температура хранения: | -40°С - +85°С |
| Продолжительность: | 50,000 часов @60cd/m2 |
| Соответствие: | Соответствует требованиям REACH & RoHS |
Оптовая цена 0,96 дюйма OLED дисплейный модуль 128x64 пикселя SPI IIC интерфейс подключение к сети
Определение фиксатора
Пин-1, Н.К. (GND),Резервный штифт (поддерживающий штифт) Поддерживающие штифты могут уменьшить воздействие напряжений на функциональные штифты. Эти штифты должны быть подключены к внешней заземлению в качестве схемы защиты ESD.
Пин2, Пин3, Пин4, Пин5,Положительный конец летящего инвертирующего конденсатора, отрицательный конец летящего стимулирующего конденсатора, между терминалами требуются конденсаторы зарядного насоса.Они должны плавать, когда преобразователь не используется.
Пин6, VBATЭлектроснабжение для цепи преобразователя постоянного тока / постоянного тока Это пин питания для внутреннего буфера преобразователя напряжения постоянного тока / постоянного тока. Он должен быть подключен к внешнему источнику при использовании преобразователя.Он должен быть подключен к VDD, когда конвертер не используется.
Пин7, Пин12, Пин16, Пин21~25, N.C.Резервированный шприц Шприц NC между функциональными шприцами предназначен для совместимой и гибкой конструкции.
Пин8, ВСС,Приземление логической схемы Это приземляющий клин. Он действует как ссылка для логических клинков. Он должен быть подключен к внешней заземлению.
Пин9, ВДД,Электроснабжение для логикиЭто пин питания напряжением.Он должен быть подключен к внешнему источнику.
Пин10, Pin11, BS0, BS1,Выбор протокола связиЭти пины являются входом для выбора интерфейса MCU.
Пин13, CS#,Chip Select Этот пин является входом для выбора чипа. Чип включен для связи MCU только при низком нажатии CS #.
Пин14, RST#,Перезагрузка питания для контроллера и драйвера Этот пин является вводом сигнала перезагрузки. Когда пин низкий, инициализация чипа выполняется. Держите этот пин высоко во время нормальной работы.
Пин15, D/C#,Контроль данных/команды. Этот пин является контрольным пином данных/команды. Когда пин подтягивается высоко, вход в D7 ~ D0 рассматривается как данные отображения. Когда пин подтягивается низко,Ввод в D7 ~ D0 будет передан в регистр команд.. Когда пин будет вытянут высоко и выбран серийный режим интерфейса, данные в SDIN будут интерпретироваться как данные. Когда он будет вытянут низко, данные в SDIN будут переданы в регистр команд.В режиме I2C, этот пин действует как SA0 для выбора адреса раба. Для подробной связи с сигналами интерфейса MCU, пожалуйста, обратитесь к диаграммам характеристик времени.
Пин18~Pin20, D0~D2,Эти пины являются двунаправленными шинами данных, соединяющимися с шиной данных MCU. Неиспользуемые пины рекомендуется связать с LOW. При выборе режима серийного интерфейсаD2 должен быть либо привязан НОЛЬКО, либо привязан вместе с D1 как серийный вход данныхПри выборе режима I2C, D2, D1 должны быть связаны вместе и служить SDAout, SDAin в приложении и D0 является входом серийного часа, SCL.
Пин-26,IREF,Референтный ток для регулировки яркости.Этот пин - эталонный пин сегмента тока. Между этим пином и VSS должен быть подключен резистор. Настройте ток на 12,5 ′′A максимум.
Пин-27,VCOMH,Выход напряжения высокий уровень для сигнала COM. Этот пин - входный пин для высокого уровня напряжения выхода для сигналов COM. Между этим пином и VSS должен быть подключен конденсатор.
Пин-28.ВКК,Пино питания для панели OEL. Это наиболее положительный пин питания чипа. При использовании преобразователя между этим пином и VSS должен быть подключен стабилизационный конденсатор.Он должен быть подключен к внешнему источнику, когда преобразователь не используется.
Пин-29,ВЛСС ,Это аналоговое заземление, которое должно быть подключено к VSS извне.
PIN30, N.C. (GND),Резервный штифт (поддерживающий штифт) Поддерживающие штифты могут уменьшить воздействие напряжений на функциональные штифты. Эти штифты должны быть подключены к внешней заземлению в качестве схемы защиты ESD.
Абсолютный максимальный рейтинг
Оптические характеристики
* Оптические измерения, выполненные при VDD1 = 2,8V, VPP = 8,0V & 7,4V. Конфигурация программного обеспечения соответствует разделу 4.4 Инициализация.
Содержание испытаний надежности
* Образцы, используемые для вышеуказанных испытаний, не включают поляризатор.
* Во время испытаний не наблюдается конденсации влаги.

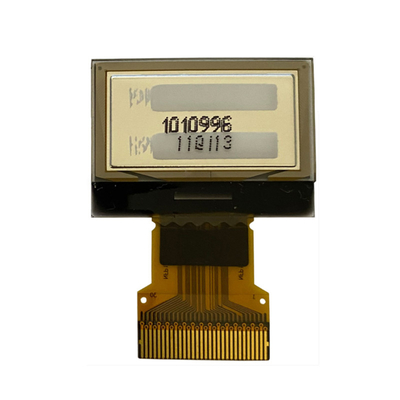

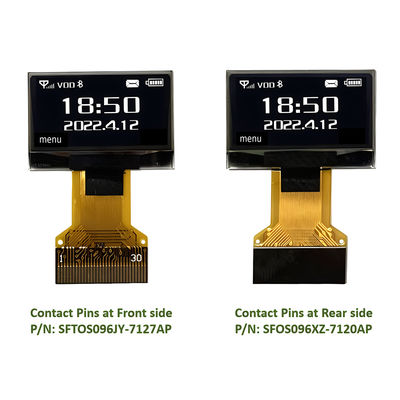

Оптовая цена 0,96 дюйма OLED дисплейный модуль 128x64 пикселя SPI IIC интерфейсuct Изображение
SAEF Technology является профессиональным поставщиком OLED-модулей. Мы предоставляем широкий спектр стандартных пассивных матричных OLED (PMOLED) / OLED-точечных матричных дисплеев и индивидуальных моделей.Графические OLED-дисплеи и OLED-дисплейные панелиМеханическая структура включает в себя типы Chip on Board (COB), Chip on Glass (COG) и TAB (Tape Automated Bonded).SAEF OLED модули имеют все важные преимущества:
Графические OLED-дисплеи SAEF Technology доступны в трех механических структурах, включая технологию COB, COG и TAB с пассивной матрицей.Доступное графическое монохромное разрешение OLED в графическом дисплее OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 графический OLED, 200x16 графический OLED, OLED 128x32, OLED дисплей 128x64, OLED 128x128, и 256x64 OLED дисплей.Графические OLED-дисплеи в ассортименте SAEF имеют встроенные контроллеры и интерфейсы, включающие параллельныеЭти OLED-модули имеют напряжение 3V или 5V в зависимости от разрешения / цвета.
SAEF предлагает широкий ассортимент OLED-дисплеев в размерах от 0,42 "до 5,5" OLED, таких как 0,42 "микро OLED-дисплей, 0,49" OLED-дисплей, 0,5 "OLED-дисплей, 0,54" OLED-дисплей, 0,66 "мини OLED-дисплей,0,69" OLED, 0,77" OLED дисплей, 0,87" OLED дисплей модуль0,91" OLED дисплей, 0,95" OLED, 0,96" OLED дисплей, 1,5" OLED дисплей, 2" OLED, 2,4" OLED, 2,7" OLED дисплей, 5,5" OLED дисплей,и индивидуальные дизайнерские решения.
