Подробная информация о продукте:
|
| Продукт: | 0.54 дюймовый OLED дисплейный модуль | Количество пикселей: | 96х32 пикселя |
|---|---|---|---|
| Дисплей: | CH1115 или эквивалентный | Режим отображения: | Пассивная матрица |
| Отображение цвета: | Монохромный (белый) | Приводная обязанность: | 3/32 Обязанность |
| Размер панели: | 180,52 x 7,04 x 1,22 (мм) | Активная зона: | 12.46 х 4.14 (мм) |
| Пиксельный диапазон: | 00,13 x 0,13 (мм) | Размер пиксела: | 0.11 x 0,11 (мм) |
| Направление просмотра: | Все углы наблюдения | Интерфейс: | I2C |
| Соединение: | Сварка/горячий бар (настраиваемый) | Пин-номер: | 14 штифтов (можно настроить) |
| Время жизни: | 50,000 часов @ 60cd/m2 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 0.54 дюймовые I2C OLED дисплеи,Дисплеи I2C OLED размером 96x32 |
||

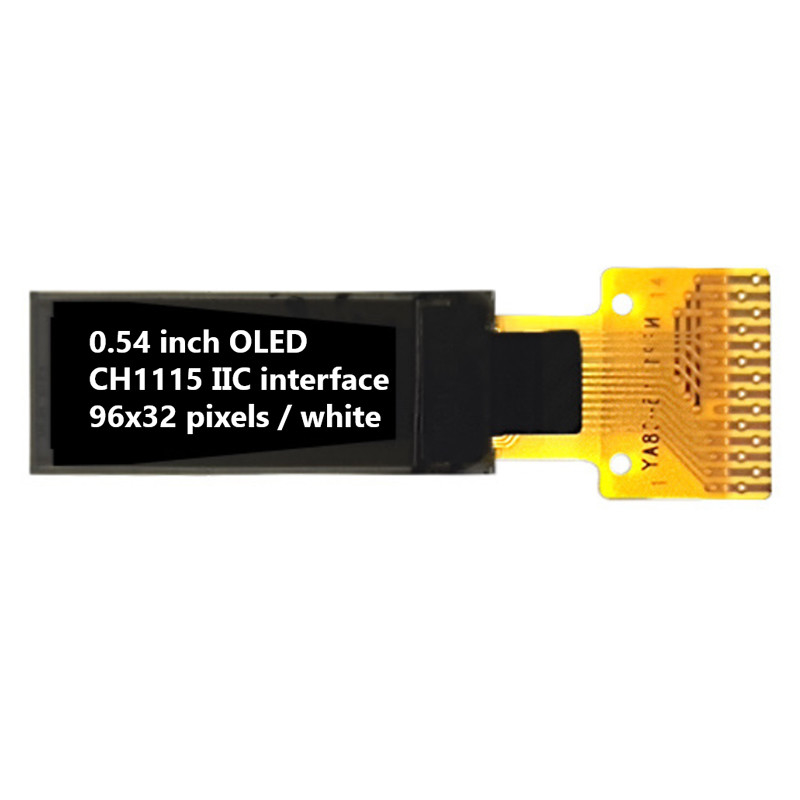

0.54 дюйм 96x32 пикселей OLED дисплей Китайский завод поставщик, 0.54 дюйм OEL матричный дисплей Введение продукта
Модуль OLED-дисплея SFOS054XZ-7113AN представляет собой графический дисплей COG разрешением 96x32, диагональ которого составляет 0,54 дюйма.OLED-модель разработана как промышленная, которая имеет преимущество конкурентной цены.. Модуль встроен с CH1115 IC; он поддерживает интерфейс I2C. Напряжение питания для логики составляет 2,8V, напряжение питания для дисплея составляет 9V, рабочий ток для VDD составляет 180μA, рабочее задание 1/32.
Модуль дисплея SFOS054XZ-7113AN OEL подходит для носимых устройств, приложений для умного дома и т. д. Этот модуль может работать при температуре от -40 °C до +80 °C;температура хранения составляет от -40°C до +85°C.
| Продукт: | 0.54 дюймовый OLED дисплейный модуль |
| Количество пикселей: | 96х32 пикселя |
| Управляющий блок: | CH1115 или эквивалентный |
| Режим отображения: | Пассивная матрица |
| Цвет отображения: | Монохромный (белый) |
| Движение: | 3/32 Обязанность |
| Размер панели: | 18.52 х 7.04 х 1.22 (мм) |
| Активная зона: | 12.46 х 4.14 (мм) |
| Пиксельный пич: | 0.13 х 0,13 (мм) |
| Размер пикселя: | 0.11 х 0,11 (мм) |
| Направление просмотра: | Все точки зрения |
| Интерфейс: | I2C |
| Подключение: | Сварка/горячий бар (настраиваемый) |
| Номер пин-кода: | 14 штифтов (можно настроить) |
| Продолжительность: | 50,000 часов @60cd/m2 |
| Соответствие: | Соответствует требованиям REACH & RoHS |
SAEF Technology является профессиональным поставщиком OLED-модулей. Мы предоставляем широкий спектр стандартных пассивных матричных OLED (PMOLED) / OLED-точечных матричных дисплеев и индивидуальных моделей.Графические OLED-дисплеи и OLED-дисплейные панелиМеханическая структура включает в себя типы Chip on Board (COB), Chip on Glass (COG) и TAB (Tape Automated Bonded).SAEF OLED модули имеют все важные преимущества:
Графические OLED-дисплеи SAEF Technology доступны в трех механических структурах, включая технологию COB, COG и TAB с пассивной матрицей.Доступное графическое монохромное разрешение OLED в графическом дисплее OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 графический OLED, 200x16 графический OLED, OLED 128x32, OLED дисплей 128x64, OLED 128x128, и 256x64 OLED дисплей.Графические OLED-дисплеи в ассортименте SAEF имеют встроенные контроллеры и интерфейсы, включающие параллельныеЭти OLED-модули имеют напряжение 3V или 5V в зависимости от разрешения / цвета.
SAEF предлагает широкий ассортимент OLED-модулей дисплея в размерах от 0,42 "до 5,5" OLED, таких как 0,42 "микро OLED-дисплей, 0,49" OLED-дисплей, 0,5 "OLED-дисплей, 0,54" OLED-дисплей, 0,9 "OLED-дисплей, 0,9" OLED-дисплей, 0,9" OLED-дисплей, 0,9" OLED-дисплей, 0,9" OLED-дисплей.66-дюймовый мини OLED дисплей, 0,69" OLED, 0,91" OLED дисплей, 0,95" OLED, 0,96" OLED дисплей, 1,5" OLED дисплей, 2" OLED, 2,4" OLED, 2,7" OLED дисплей, 5,5" OLED дисплей, и индивидуальные дизайнерские решения.
0.54 дюйм 96x32 пикселей OLED дисплей Китайский завод поставщик, 0.54 дюйм OEL матричный дисплей ПRoduct Рисунок
Определение фиксатора
Pin1, C2P / Pin2, C2N / Pin3, C1P / Pin4, C1N
Положительный конец летящего инвертирующего конденсатора, отрицательный конец летящего стимулирующего конденсатора.Они должны плавать, когда преобразователь не используется.
Пин 5,VDD2VBAT
Пинальное питание для цепи преобразователя постоянного тока.Это пин питания для внутреннего буфера преобразователя напряжения постоянного тока.Он должен быть подключен к внешнему источнику при использовании преобразователя.Он должен быть подключен к VDD, когда преобразователь не используется.
Пин6, VBREFNC
Пин7, ВСС
Приземление логической схемыЭто заземление, которое служит ориентиром для логических пинов.
Пин8, VDD1
Это пин питания напряжением, он должен быть подключен к внешнему источнику.
Пин9, RES#
Перезагрузка питания для контроллера и драйвера. Этот пин является вводом сигнала перезагрузки. Когда пин низкий, инициализация чипа выполняется. Держите этот пин высоко во время нормальной работы.
Пин10, SCL
IIC Bus Clock Signal. Передача информации в I2C-автобусе происходит по часовой сигмале. Каждая передача бита данных происходит в течение одного часового периода этого пин.
Пин11, SDA
Этот пин действует как канал связи между передатчиком и приемником.
Пин12, IREF
Референтный ток для регулировки яркости. Этот шприц является эталонным шприцем сегмента. Между этим шприцем и VSS должен быть подключен резистор. Настройте ток на 12,5uA максимум.
Пин13, VCOMH
Выходное напряжение высокого уровня для сигнала COM. Этот пин является входной пин для высокого уровня выходного напряжения для сигналов COM. Капацитар должен быть подключен между этим пин и VSS.
Пин14, VCC
Пино питания для панели OEL. Это наиболее положительный пин питания микросхемы. При использовании преобразователя между этим пином и VSS должен быть подключен стабилизационный конденсатор.Он должен быть подключен к внешнему источнику, когда преобразователь не используется.
Абсолютный максимальный рейтинг
Примечание 1: Все вышеперечисленные напряжения основаны на принципе VSS = 0V.
Примечание 2: При использовании этого модуля за пределами вышеуказанных абсолютных максимальных допустимых величин может возникнуть постоянное повреждение модуля.Пожелательно использовать этот модуль в условиях, указанных в разделе 3.Если этот модуль используется за пределами этих условий, может возникнуть неисправность модуля, и надежность модуля может ухудшиться.
Примечание 3: Определенные температурные диапазоны не включают поляризатор.
Примечание 4: VPP = 7,5 V, Ta = 25°C, 50% Шахматная доска.Конфигурация программного обеспечения соответствует разделу 4.4 "Инициализация".Конец срока службы указан как 50% достигнутой начальной яркости.Средняя продолжительность эксплуатации при температуре в помещении оценивается с помощью ускоренной работы при высоких температурных условиях.
Оптические характеристики
* Оптические измерения, выполненные при VDD1 = 2,8V, VPP = 8,0V & 7,4V. Конфигурация программного обеспечения соответствует разделу 4.4 Инициализация.
Содержание испытаний надежности
* Образцы, используемые для вышеуказанных испытаний, не включают поляризатор.
* Во время испытаний не наблюдается конденсации влаги.

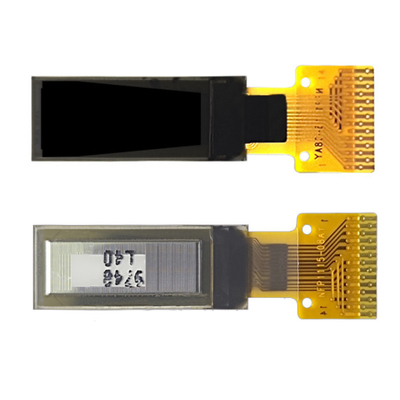

0.54 дюйм 96x32 пикселей OLED дисплей Китайский завод поставщик, 0.54 дюйм OEL матричный дисплей Изображение продукта
