Подробная информация о продукте:
|
| Продукт: | 0.49 дюймовый OLED дисплейный модуль | Количество пикселей: | Графика 64x32 |
|---|---|---|---|
| Дисплей: | SSD1315 или эквивалентный | Режим отображения: | Пассивная матрица |
| Отображение цвета: | Монохромный (белый) | Приводная обязанность: | 3/32 Обязанность |
| Размер панели: | 14.5 x 11.6 x 1.227 (мм) | Активная зона: | 11.18 х 5,58 (мм) |
| Пиксельный диапазон: | 00,175 x 0,175 (мм) | Размер пиксела: | 00,155 х 0,155 (мм) |
| Направление просмотра: | Все углы наблюдения | Интерфейс: | I2C |
| Соединение: | Сварка/горячий бар (настраиваемый) | Пин-номер: | 14 штифтов (можно настроить) |
| Время жизни: | 50,000 часов @ 60cd/m2 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 0.49 дюймовый OLED дисплейный модуль,Модуль дисплея OLED 64x32,Промышленный дисплей OLED 0 |
||
0.49 дюймовый OLED дисплей 64x32, OEL дисплей 0.49 дюймовый Введение продукта
SFOS049XZ-7111ANOLED Display Module представляет собой графический дисплей COG с разрешением 64x32, диагональ которого составляет 0,49 дюйма.Модуль встроен с SSD1315 IC; он поддерживает интерфейс I2C. Напряжение питания для логики составляет 2,8 В, напряжение питания для дисплея составляет 9 В, рабочий ток для VDD составляет 180 мкА, рабочее задание 1/32.
SFOS049XZ-7111ANМодуль дисплея OEL подходит для носимых устройств, приложений для умного дома и т. Д. Этот модуль может работать при температуре от -40 ° C до +70 ° C; температура его хранения колеблется от -40 ° C до +85 ° C.
| Продукт: | 0.49 дюймовый OLED дисплейный модуль |
| Количество пикселей: | Графика 64x32 |
| Управляющий блок: | SSD1315 или эквивалентный |
| Режим отображения: | Пассивная матрица |
| Цвет отображения: | Монохромный (белый) |
| Движение: | 3/32 Обязанность |
| Размер панели: | 14.5 х 11,6 х 1,227 (мм) |
| Активная зона: | 11.18 х 5,58 (мм) |
| Пиксельный пич: | 0.175 х 0,175 (мм) |
| Размер пикселя: | 00,155 х 0,155 (мм) |
| Направление просмотра: | Все точки зрения |
| Интерфейс: | I2C |
| Подключение: | Сварка/горячий бар (настраиваемый) |
| Номер пин-кода: | 14 штифтов (можно настроить) |
| Продолжительность: | 50,000 часов @60cd/m2 |
| Соответствие: | Соответствует требованиям REACH & RoHS |
SAEF Technology является профессиональным поставщиком OLED-модулей. Мы предоставляем широкий спектр стандартных пассивных матричных OLED (PMOLED) / OLED-точечных матричных дисплеев и индивидуальных моделей.Графические OLED-дисплеи и OLED-дисплейные панелиМеханическая структура включает в себя типы Chip on Board (COB), Chip on Glass (COG) и TAB (Tape Automated Bonded).SAEF OLED модули имеют все важные преимущества:
Графические OLED-дисплеи SAEF Technology доступны в трех механических структурах, включая технологию COB, COG и TAB с пассивной матрицей.Доступное графическое монохромное разрешение OLED в графическом дисплее OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 графический OLED, 200x16 графический OLED, OLED 128x32, OLED дисплей 128x64, OLED 128x128, и 256x64 OLED дисплей.Графические OLED-дисплеи в ассортименте SAEF имеют встроенные контроллеры и интерфейсы, включающие параллельныеЭти OLED-модули имеют напряжение 3V или 5V в зависимости от разрешения / цвета.
SAEF предлагает широкий ассортимент OLED-модулей дисплея в размерах от 0,42 "до 5,5" OLED, таких как 0,42 "микро OLED-дисплей, 0,49" OLED-дисплей, 0,66 "мини OLED-дисплей, 0,69" OLED, 0,91 "OLED-дисплей, 0,69" OLED-дисплей.95 дюймовые OLED, 0,96" OLED дисплей, 1,5" OLED дисплей, 2" OLED, 2,4" OLED, 2,7" OLED дисплей, 5,5" OLED дисплей, и индивидуальные дизайнерские решения.

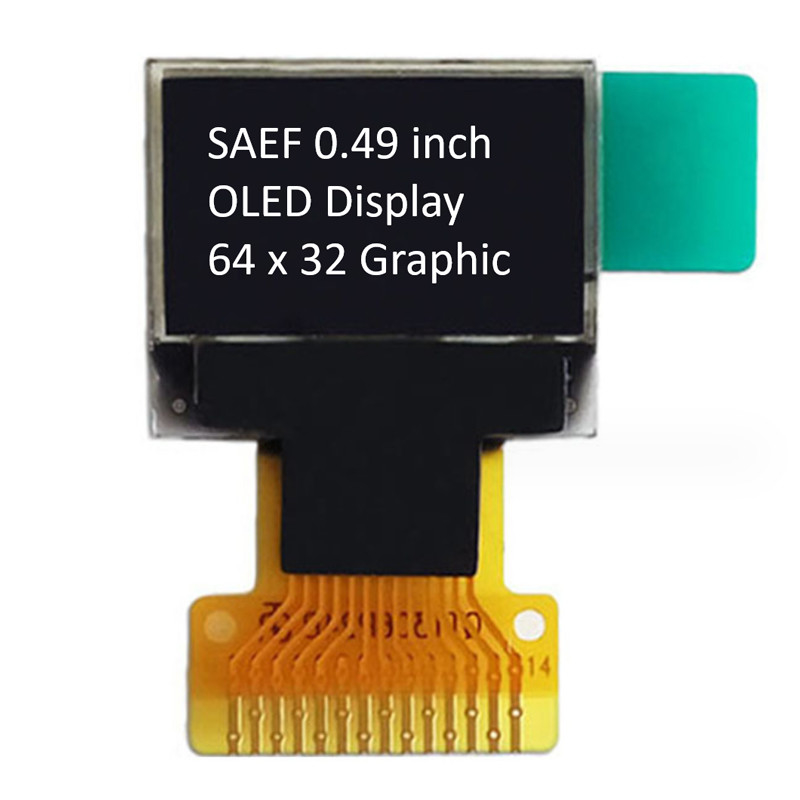

0.49 дюймовый OLED дисплей 64x32, OEL дисплей 0.49 дюймовый Рисунок продукта
Определение фиксатора
Пин1, ПинC2P Пин2, ПинC2N Пин3, ПинC1P Пин4, ПинC1N
Положительный конец летящего инвертирующего конденсатора, отрицательный конец летящего стимулирующего конденсатора.Они должны плавать, когда преобразователь не используется.
Пин 5, VBAT
Пинальное питание для цепи преобразователя постоянного тока.Это пин питания для внутреннего буфера преобразователя напряжения постоянного тока.Он должен быть подключен к внешнему источнику при использовании преобразователя.Он должен быть подключен к VDD, когда преобразователь не используется.
штифт6, VBREFNC
штифт7, ВСС
Приземление логической схемыЭто заземление, которое служит ориентиром для логических пинов.
штифт8, VDD
Это пин питания напряжением, он должен быть подключен к внешнему источнику.
штифт9, RES#
Перезагрузка питания для контроллера и драйвера. Этот пин является вводом сигнала перезагрузки. Когда пин низкий, инициализация чипа выполняется. Держите этот пин высоко во время нормальной работы.
штифт10, SCL
IIC Bus Clock Signal. Передача информации в I2C-автобусе происходит по часовой сигмале. Каждая передача бита данных происходит в течение одного часового периода этого пин.
штифт11, SDA
Этот пин действует как канал связи между передатчиком и приемником.
12, IREF
Референтный ток для регулировки яркости. Этот шприц является эталонным шприцем сегмента. Между этим шприцем и VSS должен быть подключен резистор. Настройте ток на 12,5uA максимум.
штифт13, VCOMH
Выходное напряжение высокого уровня для сигнала COM. Этот пин является входной пин для высокого уровня выходного напряжения для сигналов COM. Капацитар должен быть подключен между этим пин и VSS.
штифт14, VCC
Пино питания для панели OEL. Это наиболее положительный пин питания микросхемы. При использовании преобразователя между этим пином и VSS должен быть подключен стабилизационный конденсатор.Он должен быть подключен к внешнему источнику, когда преобразователь не используется.

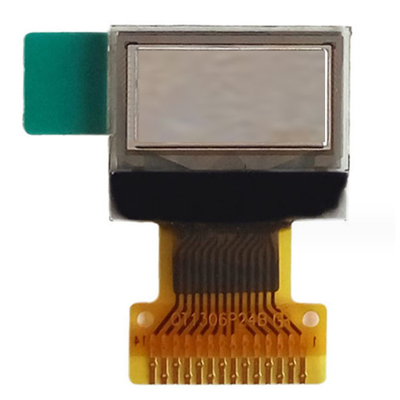

0.49 дюймовый OLED дисплей 64x32, OEL дисплей 0.49 дюймовый Изображение продукта
