Подробная информация о продукте:
|
| Ключевые слова: | 13.3 дюймовый TFT LCD дисплей | Резолюция: | пикселы 1920*1080 |
|---|---|---|---|
| Размер ЖК: | 305.1 x 178,5 x 2,45 мм (в/о Прикосновение) | LCD с касанием: | 327.2 x 215,2 x 6,3 мм (с касанием) |
| Активная зона: | 2930,76 x 165,24 мм | ЖК-интерфейс: | EDP |
| CTP-интерфейс: | USB | Сенсорный экран: | CTP (проективный емкостный сенсорный экран) |
| Поверхностная яркость: | 300 cd/m2 - 1000 cd/m2 | Операционная температура.: | -10℃ к +60℃ |
| Температура хранения.: | -20℃ к +60℃ | Тип отображения: | IPS полный угол обзора |
| Обработка поверхности: | Помох 25%, 3H | Соотношение контраста: | 1000 |
| Отображение цвета: | 16,7 m | Продолжительность жизни СИД: | 30 000 часов |
| Сертификат: | ISO9001:2015 / ISO1400:2015 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | ЭДП TFT LCD дисплей 13,3 дюйма,13.3 дюймовый TFT LCD дисплей |
||
13.3 дюймовый TFT LCD дисплей с проективным емкостным сенсорным прикосновением, EDP TFT LCD дисплей 13,3 дюйма FHD 1920 * 1080 разрешениеОписание продукта
SFTO1330JD-7057A-CT TFT LCD дисплей представляет собой 13,3-дюймовый цветовой активный матричный TFT LCD модуль, использующий аморфные кремниевые TFT (Тонкопленочные транзисторы) в качестве активного коммутационного устройства.SFTO1330JD-7057A-CT TFT LCD дисплейный модуль имеет 13.3 дюйма диагонально измеренная активная область с разрешениями Full-HD (1920 горизонтальный по 1080 вертикальный пиксельный массив).Синие точки, расположенные в вертикальной полосе, и этот модуль может отображать 16.7M ((закругленный) ((6bit+2FRC) цвета и цветовая гамма 72%.
SFTO1330JD-7057A-CT TFT LCD дисплей демонстрирует графику и тексты на 1920×3×1080 точечной панели с 16,7M цветами с использованием интерфейса eDP (Embedded Display Port) Ver1.2 и поставкой +3.Напряжение питания 3VDC для TFT-LCD панели. В этой панели SFTO1330JD-7057A-CT TFT LCD дисплея, цветовые фильтры для отличной цветовой производительности включены для получения более ярких и ясных изображений,что делает этот дисплей оптимальным для использования в мультимедийных приложениях.Оптимальное просмотр во всех направлениях.Без светодиодного контроллера, управляющего подсветкой. Спецификация скорости передачи ЭДП: 2,7 Гбит/с/2 полосы 8 бит.
* Тип резерва
* интерфейс eDP
* Высокоскоростной ответ
* 6-битная (Hi-FRC) глубина цвета, дисплей 16,7M цветов
* Заднее освещение типа "край" (LED)
* Совместим с RGB98% и NTSC45% (NTSC72% также доступен)
* Высокое соотношение яркости и контраста, низкое отражение и широкий угол обзора
* Только DE (с включением данных)
* Без Rohs и галогенов
* ТЭО 6.0, ES6.0 Соответствует
* Коррекция гамма
Особенности:
| Ключевые слова: | 13.3 дюймовый TFT LCD дисплей | Решение: | 1920*1080 пикселей |
|---|---|---|---|
| Размер ЖК-диска: | 305.1 x 178,5 x 2,45 мм (без прикосновения) | ЖК-дисплей с сенсорным экраном: | 327.2 x 215,2 x 6,3 мм (с касанием) |
| Активная зона: | 2930,76 х 165,24 мм | Интерфейс ЖК: | ЭДП |
| Интерфейс CTP: | USB | Прикосновение к экрану | CTP (проективный емкостный сенсорный экран) |
| Светимость поверхности: | 300 Cd/m2 - 1000 Cd/m2 | Рабочая температура: | -10°C до +60°C |
| Температура хранения: | -20°C до +60°C | Тип дисплея: | IPS полный угол обзора |
| Обработка поверхности: | Дым 25%, 3H | Контрастный коэффициент: | 1000 |
| Цвет отображения: | 16.7 М | Продолжительность жизни светодиода: | 30000 часов |
| Сертификат: | ISO9001:2015 / ISO1400:2015 | Соответствие: | Соответствует требованиям REACH & RoHS |

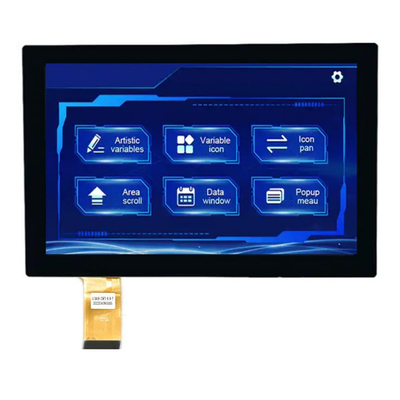

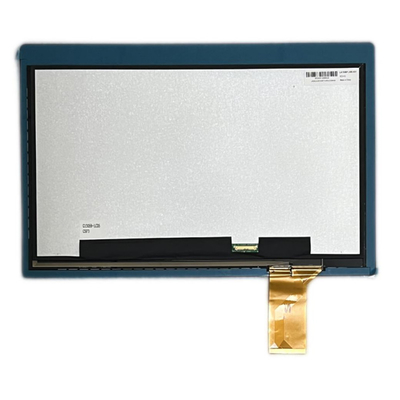

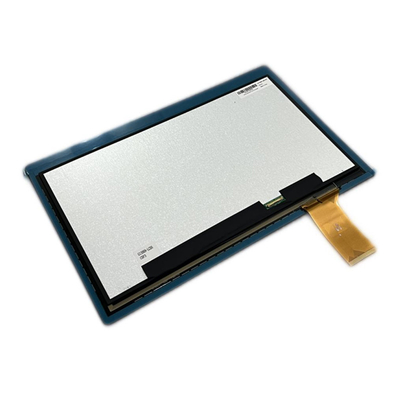

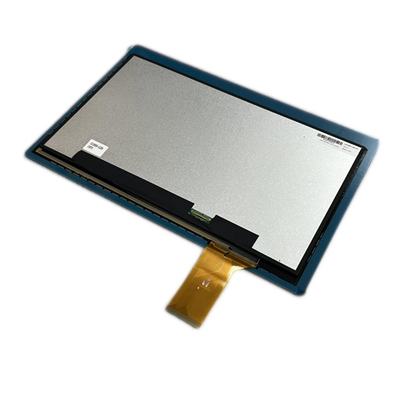

13.3 дюймовый TFT LCD дисплей с проецированным емкостным сенсорным дисплеем, EDP TFT LCD дисплей 13,3 дюйма FHD 1920*1080 разрешение Продукт IМагия
13.3 дюймовый TFT LCD дисплей с проецированным емкостным сенсорным процессом, EDP TFT LCD дисплей 13,3 дюйма FHD 1920*1080 разрешенияРисунок
Определение вывески отображения
1 NC Нет подключения
2 H-GND Ground
3 LAN1_N Комплементная сигнальная связь _Lane1
4 LAN1_P Истинная сигнальная связь _Lane1
5 H-GND Ground
6 LAN0_N Комплементарная сигнальная связь _Lane0
7 LAN0_P Истинная сигнальная связь _Lane0
8 H-GND высокоскоростное наземное поле
9 AUXP True Signal Link _Auxiliary Channel (Истинная связь сигналов _Помощный канал)
10 AUXN Комплементная сигнальная связь _Помощный канал
11 H-GND Ground
12 LCD_VCC источник питания, 3,3 В (обычно)
13 Силовое питание LCD_VCC, 3,3 В (обычно)
14 BIST Панель самоиспытания включить
15 H-GND Ground
16 H-GND Ground
17 HPD HPD ((Hot Plug Detect) Сигнальный пин
18 BL_GND высокоскоростное наземное
19 BL_GND высокоскоростное наземное поле
20 BL_GND высокоскоростная земля
21 BL_GND высокоскоростное наземное поле
22 BL_EN Заднее освещение включено/выключено
23 BL_PWM Заднее освещение PWM Приглушение
24 NC Никакой связи
25 NC Нет подключения
26 BL_PWR мощность подсветки
27 BL_PWR мощность подсветки
28 BL_PWR мощность подсветки
29 BL_PWR мощность подсветки
30 NC Нет подключения
Определение пин-кода USB PCAB
1 VCC
2 USB-накопителя
3 USB+
4 ГНД
Производственные мощности и сертификаты
Прогнозируемая емкость (PCAP)
Проектированная емкостная (PCAP) сенсорная технология предлагает быстрый и чувствительный ответ и профессиональную надежность в сочетании.
Технология проецированного емкостного сенсорного экрана предназначена для строгих промышленных, медицинских и автомобильных приложений.что является интегрированным встроенным решением, которое помогает упростить цепочку поставок и сборку.
Стекло покрытия:
1. Форма: специальные размеры, формы, окраски, отверстия и вырезы
2Цвет: шелковая печать, логотип
3Стекло: стекло Gorilla, закаленное стекло, PMMA
4Обработка: зеркало, AG, AR, AF
Датчик:
1Материал датчика: стекло, пленка, пленка + пленка.
2FPC: Форма конструкции необязательна.
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix и так далее
4Интерфейс: I2C, USB, RS232
