Подробная информация о продукте:
|
| Продукт: | Монохромный графический ЖК-дисплей 128x64 | Резолюция: | 128X64 точек |
|---|---|---|---|
| Просмотр направления: | Двенадцать. | Тип ЖК: | FSTN, положительный |
| Тип поляризатора: | Трансмиссивный | Размер модуля: | 49.0L×38.0W×2.85H мм |
| Осматривая область: | 46×27 мм | Управляющий модуль: | ST7565R |
| Пин-номер: | 34 штифта | Интерфейсы: | 8080 MCU Interface OR 6800 MCU Interface OR 4-линейный интерфейс SPI |
| Операционная температура: | от -20°C до +70°C | Напряжение питания: | 3.3V ((Типичное значение) |
| Время жизни: | 40 000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 128x64 монохромный графический ЖК-дисплей,Дисплей FSTN Monochrome графический LCD,Дисплей LCD COG Monochrome графический |
||
Китай Монохромный графический ЖК-дисплей 128x64 ST7565R FSTN Положительный дисплей COG Введение продукта
SAEF Technology SFBM12864YBA01 представляет собой монохромный графический модуль 128x64 COG LCD.
| Продукт: | Монохромный графический ЖК-дисплей 128x64 | Решение: | 128х64 точек |
|---|---|---|---|
| Показать направление: | Двенадцать. | Тип ЖК: | FSTN, положительный |
| Тип поляризатора: | Трансмиссивный | Размер модуля: | 49.0L×38.0W×2.85H мм |
| Зона обзора: | 46х27 мм | Управляющий блок: | ST7565R |
| Номер пин-кода: | 34 штифта | Интерфейсы: | 8080 MCU Interface OR 6800 MCU Interface OR 4-линейный интерфейс SPI |
| Рабочая температура: | -20°C до +70°C | Напряжение питания: | 3.3V ((Типичное значение) |
| Продолжительность: | 40000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
Отображающая оперативная память данных (DDRAM)
RAM хранит пиксельные данные для ЖК-дисплея. Он представляет собой адресованный массив из 65 рядов на 192 столбца. Каждый пиксель может быть выбран при указании адресов страниц и столбцов.65 строк разделены на 8 страниц (страница 0 - страница 7) по 8 строк и на 9-ю страницу (страница 8) по одной строке (только D0).Данные записываются на 8 строк каждой страницы непосредственно через D0 до D7.Контроллер LCD и интерфейс MPU работают независимо, данные могут записываться в оперативную память в то же время, когда данные отображаются без мигания на ЖК-дисплее.
Схема адреса страницы
Эта схема предназначена для предоставления адреса страницы для отображения данных в оперативной памяти.Адрес страницы должен быть установлен перед доступом к контенту DDRAM. Адрес страницы 8
Круг адресов столбцов
Схема адреса столбца имеет 8-битный предопределенный счетчик, который предоставляет адрес столбца в оперативную память данных дисплея (DDRAM). Адрес столбца DDRAM указывается командой Указанный адрес столбца увеличивается (+1) при каждом доступе к данным отображения для чтения/записи. Это позволяет получать доступ к данным MPU дисплея непрерывно.И флаг MX позволяет перевернуть связь между колонкой адреса и SEG выходов. Необходимо переписать данные отображения в DDRAM после изменения настройки флага MX
Обратите внимание на информационный лист ST7565R.
Часто задаваемые вопросы
Вопрос 1: Можно заказать образец?
О: Да, мы приветствуем заказ образца для проверки качества. Смешанные образцы с разными номерами предметов приемлемы.
Вопрос 2: Как насчет сроков?
Ответ: для готовых продуктов образцы на складе немедленно. 1-1.5 недель для передела образцов. 4-6 недель для массового производства. Для готовых продуктов 2-3 дня для предложения о чертеже;2 часа для отбора образцов при одобрении чертежа; 5-6 часов для испытательного производства/серийного производства при утверждении образца.
Q3. Есть ли у вас какие-либо ограничения MOQ для образцов и производственных заказов?
О: Низкий MOQ. 3-5 штук для проверки образцов доступны. MOQ массового производства обычно 1K / лот. Мы поддерживаем qty ниже, чем MP MOQ для заказа с пробегом / PP-run.
Вопрос 4: Как вы отправляете товары и сколько времени требуется для прибытия?
Ответ: Отправка по DHL, UPS, FedEx или TNT. Прибытие занимает 5-7 дней. Авиаперевозка и морская перевозка также необязательны.
Вопрос 5: Как сделать заказ на LCD-модуль?
A: Во-первых, сообщите нам о ваших требованиях или приложении.
Во-вторых, мы цитируем в соответствии с вашими требованиями или нашими предложениями.
В-третьих, покупатель подтверждает образцы и размещает депозит для формального заказа.
В-четвертых, мы организуем производство.
Вопрос 6. Можно ли напечатать свой логотип на LCD-продукте?
Ответ: Да. Пожалуйста, сообщите нам формально на этапе проектирования, и мы сделаем образцы с вашим логотипом для вашего тестирования и одобрения образца. После одобрения образца массовое производство будет следовать утвержденным образцам.
Q7: Вы предлагаете гарантию на продукцию?
О: Да, мы предлагаем 1 год гарантии на наши продукты.
Вопрос 8: Как обращаться с неисправными?
A: Во-первых, наша продукция производится в строгой системе контроля качества, а дефектный показатель будет меньше 0,2%.
Во-вторых, в течение гарантийного периода мы будем отправлять новые ЖК с новым заказом для небольшого количества.Мы поправим их и перешлем вам или мы можем обсудить решение, включая повторный звонок в соответствии с реальной ситуацией.
Китай Монохромный графический ЖК-дисплей 128x64 ST7565R FSTN Положительный дисплей COG

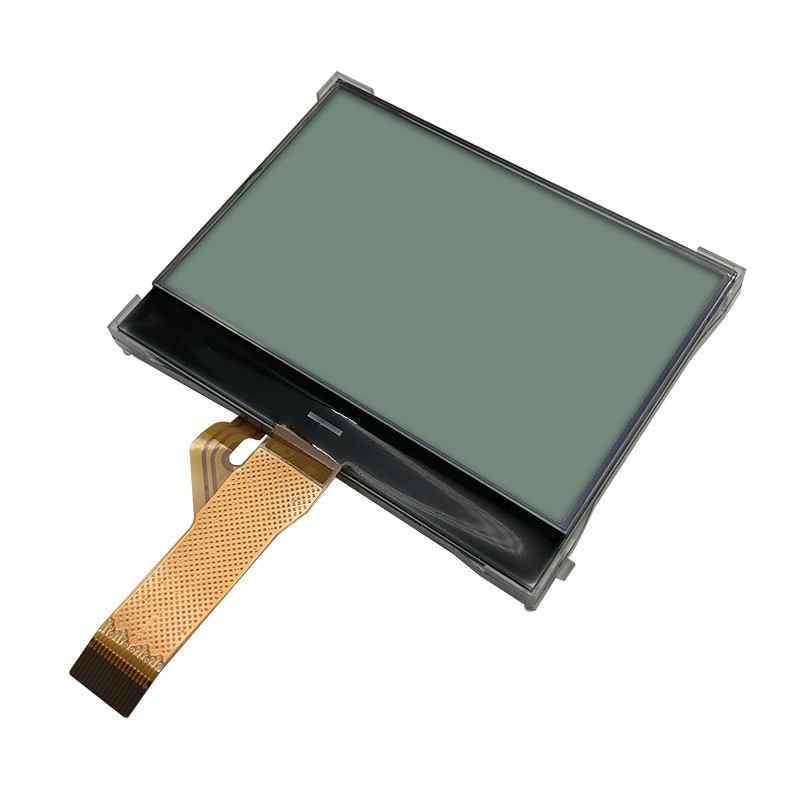

(без подсветки)

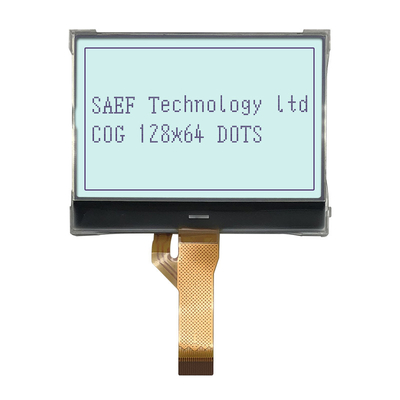

(с подсветкой)
128x64 COG Графический LCM Реальная демонстрация продукта
