0.66 дюймовый IIC OLED дисплей 16 пин с 64x48 пикселями, бело-синие шрифты Ультранизкомощный OLED дисплей

0.66 дюймовый IIC OLED дисплей 16 пин 64х48 пикселей Описание продукта

SFOM066YZ16-6448WB-01Модуль OLED имеет диагональ 0,66 дюйма, он состоит из 64*64 пикселей.SFOM066YZ16-6448WB-01 с устройством управления PCB с интерфейсом IIC,ПХБ-карта с 16 монтажными отверстиями - это простой способ для клиентов закрепить модули на своих приложениях.SFOM066YZ16-6448WB-01модуль встроен с SSD1306 IC; он поддерживает интерфейс IIC, рабочее задание 1/64, напряжение питания для логики составляет от 3,3V ~ 5V, уровень В/В от 5V до 3V с конверсионной схемой,дисплей с 50% током контрольной доски 80mA @ 3.3VDD (типичное значение). подключение модуля состоит из 7 заголовков, дополнительно 4 заголовка.
Этот OLED-модуль подходит для применения в умных домах, медицинских устройствах, интеллектуальных устройств управления, счетчиков и т. д. Он может работать при температуре от -40 °C до +85 °C;


1. 0,66 дюйма мини OLED дисплей с разрешением 64X48 и SSD1306 чипсет
2Сверхнизкое потребление энергии: полноэкранное освещение 0,08 Вт
3. Четыре монтажные отверстия для легкой установки
4. Тип интерфейса: IIC (может быть изменен на SPI)
5. Поддержка различных чипов управления: полностью совместима с серией Arduino 51, серией msp430, stm32/2 CSR IC, ETC
6Напряжение питания: постоянное 3V - 5V

Особенности:

SAEF Technology является профессиональным поставщиком OLED-модулей. Мы предоставляем широкий спектр стандартных пассивных матричных OLED (PMOLED) / OLED-точечных матричных дисплеев и индивидуальных моделей.Графические OLED-дисплеи и OLED-дисплейные панелиМеханическая структура включает в себя типы Chip on Board (COB), Chip on Glass (COG) и TAB (Tape Automated Bonded).SAEF OLED-модули обладают всеми важными преимуществами

• Более быстрое время отклика при температуре +25 °C 10 μs.
• Неограниченный угол обзора ≈ до 175 градусов
• Тонкий
• Высокая яркость
• Высокое соотношение контрастности до 100001 ¢
• Широкая рабочая температура -40 °C -80 °C
• Более низкое потребление энергии

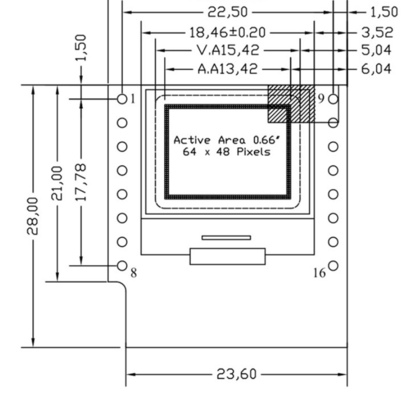

0.66 дюймовый IIC OLED дисплей 16 пин с 64x48 пикселями, бело-синие шрифты Ультранизкомощный OLED дисплей Рисунок продукта

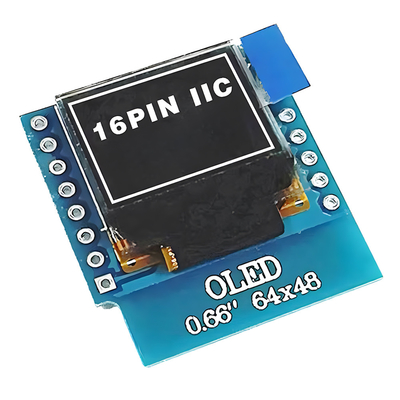

0.66 дюймовый IIC OLED дисплей 16 пин с 64x48 пикселями, бело-синие шрифты Ультранизкомощный OLED дисплей Изображение продукта

Понять принцип OLED-дисплея - поиграть с различными способами использования OLED-модулей

Модуль OLED имеет четыре режима работы, а именно 6800 и 8080 параллельных интерфейсов, 4-проводной серийный режим интерфейса SPI и режим интерфейса IIC.Связь между настройками BS1/BS2 и режимом интерфейса модуля показана в следующей таблице::

По умолчанию настройка OLED-модуля SAEF Technology - BS0 до GND, BS1 и BS2 до VCC (режим 8080), если вы хотите настроить его на другие режимы,Вы должны изменить настройки BS0-BS2 с помощью паяльного железа на задней стороне OLED(Изменение оборудования)
Из схемы мы можем узнать, что в общей сложности 16 штифтов вытянуты, и из 16 линий мы использовали только 15 штифтов, и одна из них висит.И осталось 13. В разных режимах, количество сигнальных линий нам нужно различно, в режиме 8080, все 13 необходимы, один из которых является общим, то есть линия сброса RST (RES),который мы можем напрямую подключить к перезагрузке MCU (чтобы подтвердить, что метод перезагрузки тот же)В режиме IIC, нужны только 2 строки!

Мы только что узнали об этом. Рабочий режим IIC требует только двух линий, и рабочий режим IIC состоит в том, чтобы использовать два провода для имитации IIC для получения данных.

OLED-контроллер является SSD1306, то есть: обнаженный экран управляется SSD1306, который также является более широко используемым чипом драйвера с светодиодом.

Видеопамять OLED-модуля
Сама OLED не имеет видеопамяти, и ее видеопамять зависит от SSD1306. Общая память SSD1306 составляет 128 * 64 бит, а SSD1306 делит память на 8 страниц.Каждая страница содержит 128 байтов, в общей сложности 8 страниц, что соответствует размеру матрицы из 128*64 точек.
Однако, поскольку OLED не может контролировать одну матрицу точек одновременно, он может контролировать только матрицу с 8 точками; и это вертикальное управление стережкой;
Поскольку каждая запись записывается байтами, возникает проблема, если мы используем режим только записи для работы модуля, тогда мы должны писать 8 точек за раз, так что когда мы рисуем точку,мы должны выяснить текущее состояние каждого бита байта, где точка, которая должна быть установлена расположена (0/1В противном случае, записанные данные будут перезаписываться предыдущим состоянием, и результатом будет то, что некоторые точки, которые не должны быть отображены, отображаются,или те, которые должны быть отображены не отображаютсяВ читаемом режиме мы можем сначала прочитать байт, который будет записан, получить текущую ситуацию, а затем записать его в грамм после модификации бита, который будет переписан,чтобы не повлиять на прежнюю ситуацию.Однако для этого требуется возможность чтения GRAM, для 3-проводной или 4-проводной режима SPI модуль не поддерживает чтение, а режим чтения->-to->-write также относительно медленный.
Итак, метод, который мы используем, это создать OLED GRAM (всего 128 байтов) внутри STM32, и при каждой модификации, только модифицировать GRAM на STM32 (на самом деле SRAM), и после модификации,записывать GRAM на STM32 на OLED GRAM одновременноКонечно, этот метод имеет и недостатки, т. е. для тех микроконтроллеров с очень маленькой SRAM (таких как 51 серия), это более проблематично.
