Подробная информация о продукте:
|
| Ключевые слова: | 60,86 дюймовый штрих типа TFT | Резолюция: | 480x1280 |
|---|---|---|---|
| Интерфейс: | Мипи | Пины: | 40 штифтов |
| сенсорный экран: | Необязательно | Поверхностная яркость: | 800 cd/m2 (нит) |
| Срок службы светодиодов: | 40,000 часов | Направление просмотра: | Все углы наблюдения |
| Соединение: | Тип соединителя | Операционная температура.: | – 20℃ к +70℃ |
| Соответствие: | Соответствует требованиям REACH & RoHS | Сертификация: | ISO9001:2015 / ISO14000:2015 |
| Выделить: | 480 × 1280 бар TFT LCD,800-нитный барный TFT LCD,ТФТ-дисплей с штрихом промышленного класса |
||
Загрузка листа данных
SFTO686XC-7108BN Спецификация.pdf
FL7707N_DS_V0.2_20230324_Заказчик.pdf
Что касается этого предметаSFTO686XC-7108BN
Промышленный 6,68-дюймовый ленточный TFT LCD дисплей с разрешением 480x1280 пикселей и высокой яркостью 800 нит, предназначенный для обеспечения четкого отображения в различных условиях освещения.Ниже приведено подробное представление о продукте:
Спецификации экрана:
Размер: 6,68 дюйма, подходит для промышленных применений с ограниченным пространством.
Разрешение: 480x1280 пикселей, обеспечивающее четкое отображение изображений и текста, подходящее для случаев, требующих отображения с высоким разрешением.
Технология отображения:
Принятие технологии TFT (Thin Film Transistor) обеспечивает быструю реакцию и высококонтрастный дисплей, подходящий для динамических изображений и видео.
Яркость:
Высокая яркость 800 нит обеспечивает четкую видимость в яркой промышленной среде или на открытом воздухе.
Цвет:
Поддерживает 16,7 миллиона цветовых дисплеев, способных представлять богатые цвета и тонкие изображения.
Тип интерфейса:
Может обеспечивать интерфейс MIPI, который представляет собой высокоскоростной серийный интерфейс, подходящий для подключения мобильных устройств и высокопроизводительных дисплейных модулей.
Угол обзора:
ТФТ-дисплеи промышленного класса обычно имеют широкий угол обзора ((IPS-тип), обеспечивающий хороший визуальный опыт с разных углов.
Рабочая температура:
Проектированный в соответствии с промышленными стандартами, способный к стабильной работе в широком диапазоне температур от -20 °C до +70 °C и адаптированный к различным суровым условиям.
Прочность:
Конструкция высокой долговечности, подходящая для непрерывной работы 24 часа в сутки, обеспечивающая долгосрочную стабильность и надежность.
Сценарии применения:
Подходит для различных промышленных и коммерческих применений, таких как промышленная автоматизация, медицинское оборудование, мониторинг движения, мониторинг безопасности и т. д.
Услуги на заказ:
В соответствии с потребностями клиента могут быть предоставлены индивидуальные услуги, включая конкретные интерфейсы, размеры, яркость и т.д.
Этот 6,68-дюймовый TFT LCD дисплей промышленного класса является идеальным выбором для промышленных приложений, которые требуют четкого отображения в различных условиях освещения из-за его высокого разрешения, высокой яркости,и характеристики широкого угла обзора.
Особенности
| Положение | Содержание | Единица |
| Тип ЖК | ТФТ | - |
| Отображение цвета | 16M | |
| Направление просмотра | Все | Часы |
| Рабочая температура | -20 ~ +70 | °C |
| Температура хранения | -30 ~ +80 | °C |
| Размер модуля | 66.6*181.0*4.6 | мм |
| Активная зона ((W×H) | 60.19*160.51 | мм |
| Количество точек | 480×RGB×1280 | точки |
| Напряжение питания | 3.3 | V |
| Подсветка | 12 светодиодов (белый) | шт. |
| Яркость ((LCM) | 800 | cd/m2 |
| Передача данных | MIPI | - |
| Тип соединителя LCM | AFC30-S40FCC-00 | 0.5PITCH 40pin |
| Управляющий модуль | FL7707 |
Механический чертеж
Описание пин
| Пин No. | Символ | Функция |
| 1 | ГНД | Земля |
| 2 | D0P | MIPI Ввод данных полосы 0 (положительный) |
| 3 | D0N | MIPI Ввод данных полосы 0 (отрицательный) |
| 4 | ГНД | Земля |
| 5 | D1P | Ввод MIPI Data lane1 (положительный) |
| 6 | D1N | Вход MIPI Data lane1 (отрицательный) |
| 7 | ГНД | Земля |
| 8 | CLKP | Ввод MIPI CLK (положительный) |
| 9 | CLKN | Ввод MIPI CLK (отрицательный) |
| 10 | ГНД | Земля |
| 11 | D2P | MIPI Ввод данных полосы 2 (положительный) |
| 12 | D2N | Вход MIPI Data lane2 (отрицательный) |
| 13 | ГНД | Земля |
| 14 | D3P | MIPI Ввод данных полосы 3 (положительный) |
| 15 | D3N | Вход MIPI Data lane3 (отрицательный) |
| 16-17 | ГНД | Земля |
| 18-19 | VCC-1V8 | IO Электроснабжение (от 1,65 В до 3,6 В) |
| 20 | REFCLK/NC | NC |
| 21 | SDA/NC | NC |
| 22 | SCL/NC | NC |
| 23 | BIST/NC | NC |
| 24 | RSTB | Глобальный сброс пина. активный низкий, чтобы войти в состояние сброса. предлагаю подключить с RC сброс схемы для стабильности. обычно тянуть высоко. |
| 25 | STBYB | NC |
| 26 | AVDD/NC | NC |
| 27 | ГНД | Земля |
| 28-29 | К | Заднесветка LED Ground |
| 30 | ГНД | Земля |
| 31 | VGL/NC | NC |
| 32-33 | ГНД | Земля |
| 34 | VGH/NC | NC |
| 35-36 | А. | Сила светодиодного подсветки |
| 38-39 | VDD-3V3 | Силовое питание (от 3,3 до 3,6 В) |
| 40 | VCOM/NC | NC |
Абсолютные максимальные рейтинги
| Параметр | Символ | Состояние | Минуты | Тип | Макс | Единица |
| Электрическое питание | VDD | Ta=25°C | - | 3.3 | - | V |
| Врата на напряжение питания | ВГГ | - | 15 | - | V | |
| Напряжение источника питания | VGL | - | - 11 | - | V |
Электрические характеристики ((Vss=0V,Ta=25°C)
| Параметр | Символ | Состояние | Минуты | Тип | Макс | Единица | |
| Электрическое питание | VDD | Ta=25°C | - | 3.3 | 3.6 | V | |
| Электрическое питание | IOVCC | Ta=25°C | - | 1.8 | - | V | |
| Входное напряжение | ¢H ¢ | ВИЧ | VIOVCC=1,8В | 0.8VIOVCC | - | VIOVCC | V |
| ¢L¢ | VIL | VIOVCC=1,8В | 0 | - | 0.2VIOVCC | V | |
Спецификация светодиодного подсветки ((VSS=0V,Ta=25°C)
| Положение | Символ | Состояние | Минуты | Тип | Макс | Единица | |
| Напряжение питания | - | - | - | 9.6 | - | V | |
| Ток подачи | Если | - | - | 240 | - | mA | |
| Поток вперед | Нормально | Ипн | Серия с 3 чипами x 4 | - | - | mA | |
| Облегчение | ИПД | - | - | - | |||
| LED LIFE | - | - | 40000 | - | - | Часы | |

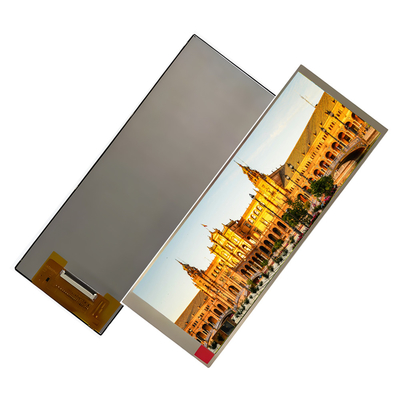

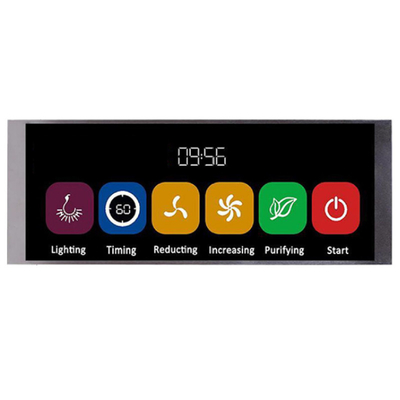

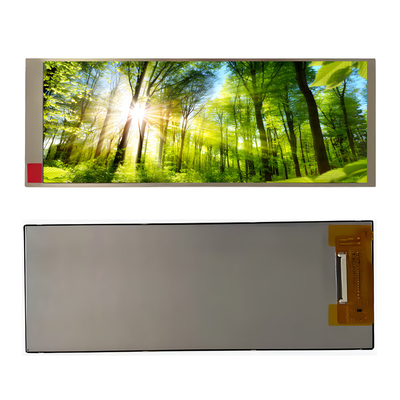

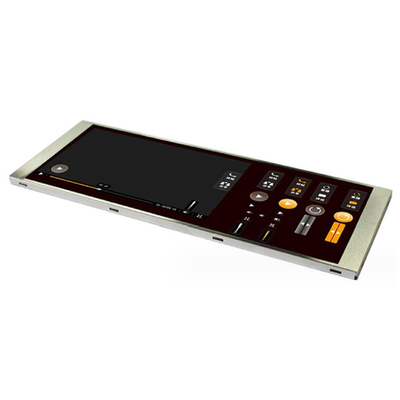

Изображение продукта
