Подробная информация о продукте:
|
| Продукт: | HT1621/DP1621 LCD сегмента контроллера | Режим отображения: | Положительно / отрицательно, рефлективно / рефлективно |
|---|---|---|---|
| Управляя условие: | 1/4 пошлина или настраиваемая | Рабочее напряжение: | 3,0 v |
| Оптики: | 6:00 | Тип отображения: | Трансфлектор / рефлектор / передающий |
| Размер: | Настраиваемый | Подсветка: | Белый / Янтарный / Синий / Желтый |
| Операционная температура: | -30°C к +80°C | Температура хранения.: | -35°C к +85°C |
| Соединение: | соединение с металлическими булавками | Космическое пространство: | 0.1 мм |
| Соответствие: | ДОСТИГАЕМОСТЬ & RoHS уступчивые | Сертификат: | ISO9001:2015 / ISO1400:2015 |
| Выделить: | 7 Сегмент COB SPI интерфейсный счетчик,Модуль экрана LCD с сенсорным экраном,7 Сегмент Сегментный ЖК-дисплей |
||
Китайский производитель ЖК-дисплеев Специализированный сегмент COB HT1621 DP1621 IC SPI MUC Интерфейс Модуль экрана ЖК-дисплея
Совместима с HT1621, DP1621 является точечным матричным чипом для отображения памяти LCD, который может поддерживать LCD-экраны до 128 точек (32SEG*4COM), а также LCD-экраны с 2COM и 3COM.Одночипный микрокомпьютер может настроить параметры дисплея и отправлять данные дисплея через 3/4 коммуникационных булав, а также может вводить режим энергосбережения с помощью команды.
Особенности чипа DP1621
◆ Совместим с альтернативным HT1621B
◆ Встроенный RC-осциллятор на частоте 256 кГц
◆ Он может быть подключен к чипу 32 КГц или к источнику частоты 256 КГц
◆ 1/2 или 1/3 предвзятость и 1/2, 1/3 или 1/4 рабочий цикл может быть выбран
◆ Рабочее напряжение: 2,4 ~ 5,2 В
◆ Встроенный в чип источник частоты, основанный на времени
◆ Звон может выбирать две частоты
◆ Для снижения потребления электроэнергии можно использовать команду экономии энергии
◆ Встроенный генератор времени и часовой таймер (WDT)
◆ Выпуск перегрузки часовой базы или часового таймера
◆ Восемь источников часовых часов, использующих часовую базу или часовой таймер
◆ 1 x 32 x 4 ЖК-диск
◆ 1 встроенная 32х4-битная дисплейная оперативная память RAM
◆ Серийный интерфейс с четырьмя проводами
◆ Источник частоты LCD-накопителя на чипе
◆ Конфигурация программного обеспечения
◆ Команды в режиме передачи данных и в режиме команды
◆ Три способа доступа к данным
◆ Для регулировки рабочего напряжения на ЖК-дисплее предусмотрены VLCD-прицепы
◆ Пакет: LQFP44/LQFP48/SSOP48
| Продукт: | HT1621/DP1621 LCD сегмента контроллера | Режим отображения: | Положительно / отрицательно, рефлективно / рефлективно |
|---|---|---|---|
| Условия вождения: | "Слушай меня!" 1/4 | Рабочее напряжение: | 30,0 В |
| Оптики: | 6:00 | Тип дисплея: | Трансфлектор / рефлектор / передающий |
| Размер: | Настраиваемый | Подсветка: | Белый / Янтарный / Синий / Желтый |
| Рабочая температура: | -30°C до +80°C | Температура хранения: | -35°C до +85°C |
| Подключение: | Металлическое соединение | Космическое пространство: | 0.1 мм |
| Соответствие: | Соответствует требованиям REACH & RoHS | Сертификат: | ISO9001:2015 / ISO1400:2015 |

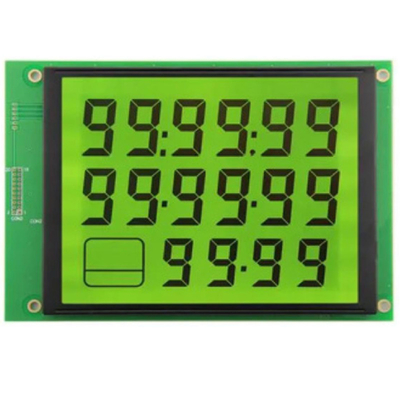

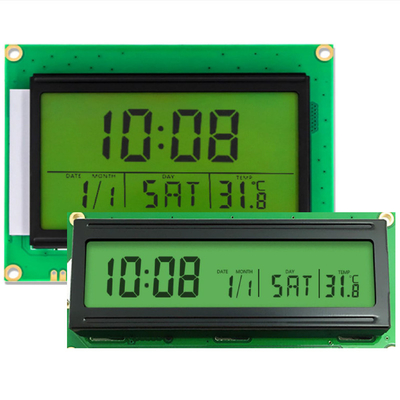

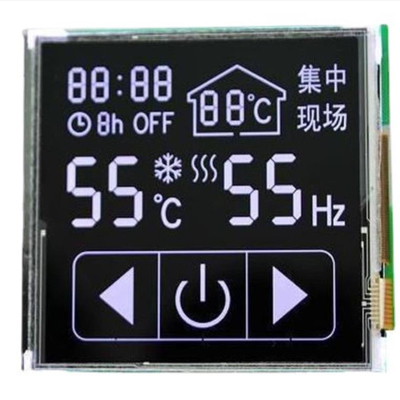

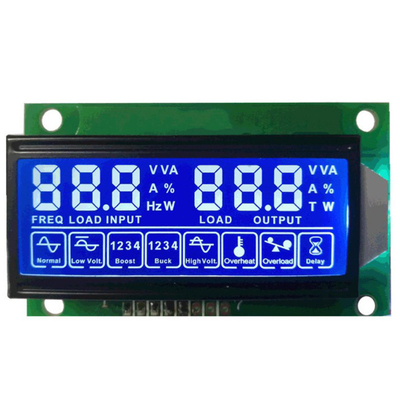

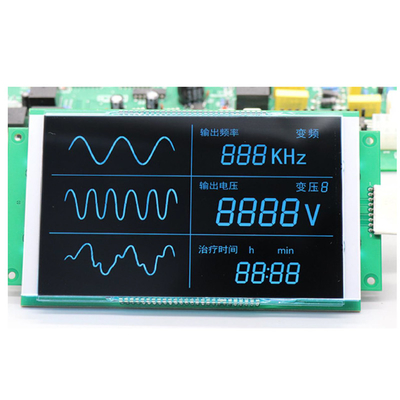

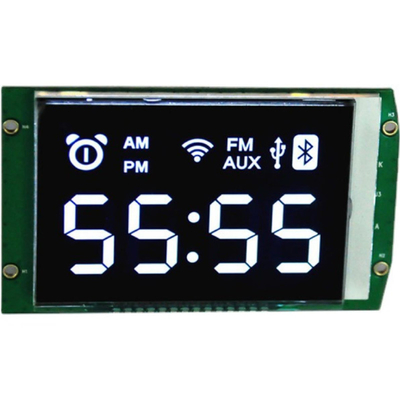

Китай производитель ЖК-дисплеев Изобретенный сегмент COB HT1621 DP1621 IC SPI MUC Интерфейс ЖК-дисплей Модуль экрана Изображения продукта
Объекты и стратегические клиенты
Почему выбрать нас?
1- Да.Мы предоставляем решения для LCD дисплеев
Имеет ли ваш продукт специальные требования к применению, электрические спецификации, оптические спецификации, сенсорные функции или механические габариты, которые требуют индивидуальных дисплеев?SAEF может соответствовать вашим требованиям к LCD.
2- Да.Общие решения для сенсорного экрана и дисплея
Вы беспокоитесь о сборке сенсорного экрана и дисплея?SAEF может предоставить пользовательские и стандартные сенсорные экраны, включая резистивные и емкостные мульти-тач-решения, включая воздушную и оптическую связь..
3- Да.Приверженность надежности качества
SAEF имеет сертификаты ISO9001:2015 и ISO14000, соответствующие требованиям RoHS, REACH и другим экологическим правилам на мировых рынках.проверка надежности и старения.
4- Да.Долгосрочное снабжение
При обычных обстоятельствах продукты, которые мы рекомендуем, могут быть поставлены более 5 лет.Мы сделаем альтернативные планы заранее, чтобы обеспечить ваши долгосрочные потребности в поставках.
Контакт
Добро пожаловать для запроса через ck@saef.com.cn
Ключевые слова поиска:TN LCD, VA LCD, VATN LCD, HTN LCD, STN LCD, FSTN LCD, EBTN LCD, измеряющие температуру и влажность LCD, электронные весы LCD, мультиметр LCD, умный счетчик LCD, водомер LCD, газомер LCD,банковский счетчик с денежными средствами, LCD кассовых автоматов, LCD автоматов, LCD телефонов, LCD экранов, LCD массажеров, LCD беговых дорожек, LCD жировых счетчиков, LCD кондиционеров, Audio LCD.Дистанционный контроллер LCD, учебное устройство LCD, электронный словарь LCD, MP3 LCD, компьютер, панель управления LCD, CNC заправка машина LCD, промышленный компьютер LCD, игровая консоль LCD, вечный календарь LCD, LCD часов.Приборная система LCDМедицинские аппараты LCD, термостат LCD, домашние приборы LCD, лифты LCD, LCD для лифта.
Навыки программирования сегмента LCD
Во-первых, основные параметры сегментированного жидкого кристалла
1.Должность: цикл службы
Этот параметр также обычно называют числом долга или числом com, и сегмент жидкого кристалла, как правило, принимает режим движения динамического сканирования с разделением времени, в этом режиме,соотношение эффективного времени пропускания каждой связи к всему циклу сканирования, то есть рабочий цикл, фиксирован, равный числу 1/com.
2. Пристрастие: Пристрастие
Движущая волна SEG/COM LCD - это аналоговый сигнал, а соотношение аналогового напряжения каждого уровня к высшему выходному напряжению LCD называется предвзятостью, и в целом,Предупреждение выражается как соотношение самого низкого напряжения к наибольшему выходному напряжениюВ целом, существует определенная связь между предвзятостью и обязанностью, чем больше должностей, тем меньше время сканирования, соответствующее каждому сообщению.и для достижения той же яркости дисплея и контраста дисплея, напряжение фон должно быть увеличено, и разница между выборочным уровнем и не выборочным уровнем должна быть увеличена, то есть Bias должен быть увеличен,и есть эмпирическая формула между обязанностью и предвзятостью, а именно:
Пристрастие = 1/(√Обязательство + 1)
3. VDD: рабочее напряжение
Молекулы жидких кристаллов нуждаются в сигналах переменного тока для работы, и долгосрочное постоянное напряжение, добавленное к обоим концам молекул жидких кристаллов, повлияет на электрохимические характеристики молекул жидких кристаллов,вызывает размытый дисплей, сокращенный срок службы и необратимая разрушительность.
4.Фрейм: скорость сканирования
частота сканирования, частота напряжения переменного тока, которое напрямую управляет молекулой жидкого кристалла, обычно составляет от 60 до 100 Гц,который определяется в зависимости от площади и конструкции LCDPanel, частота слишком высока, что приведет к увеличению потребления двигательной энергии, и частота слишком низка, что приведет к мерцанию дисплея,и если между частотой сканирования и частотой источника света существует целочисленное многократное отношение, дисплей также будет мерцать.
Другие вещи, такие как угол обзора, способ подключения, диапазон температуры работы и т. Д., Тогда пусть поставщик сделать это в соответствии с конкретными потребностями;
Что касается того, как управлять экраном отображения кода сегмента, некоторые MCU, такие как MSP4304152 поддерживают драйвер кода сегмента, если нет, вы можете использовать специальный драйвер IC, такой как HT1621B / HT1622, и т. Д.,После того, как водитель закончит, это не что иное, как запись данных, и каждый бит данных управляет отображением соответствующего сегмента кода или нет;
Принцип тот же, но использование некоторых знаний языка C сделает программу более лаконичной и эффективной;
