Подробная информация о продукте:
|
| Продукт: | Дисплей LCD этапа | Режим отображения: | Положительно / отрицательно, рефлективно / рефлективно |
|---|---|---|---|
| Управляя условие: | 1/8 пошлины или настраиваемый | Рабочее напряжение: | 3,0 v |
| Оптики: | 6:00 | Тип отображения: | Трансфлектор / рефлектор / передающий |
| Размер: | Настраиваемый | Подсветка: | Белый / Янтарный / Синий / Желтый |
| рабочая температура: | -30°C к +80°C | Температура хранения.: | -35°C к +85°C |
| Соединение: | соединение с металлическими булавками | Космическое пространство: | 0.1 мм |
| Время ответа: | 0,1 госпожи | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | ST7035 Сегментный ЖК-дисплей,Специальный дисплей с отрицательным сегментом,HT1621 Сегментный ЖК-дисплей |
||
HT1621 Модуль LCD-дисплея с сегментом контроллера, настройка сегмента LCD-дисплея с подсветкой
Давайте посмотрим на характеристики 1621-сегмента LCD экрана
* Рабочее напряжение 2,4 - 5,2 В * Встроенный осциллятор RC 256 КГц
* Можно подключить внешний чип 32KHz или вход источника частоты 256KHz
* Выбираемый 1/2баис или 1/3баис уклон и рабочий цикл 1/2должности, 1/3должности, 1/4должности
* Источник частоты на чипе
* Звон может быть выбран с двумя частотами
* Встроенный генератор временной базы и часовой таймер WDT
* Выход временной базы или часового таймера
* Восемь источников часовой базы / часовой часовой
* Один 32segX 4com LCD драйвер с встроенной 32X 4-разрядный дисплей RAM памяти
* Четырехпроводный серийный интерфейс /CS, DATA, WR, RD, обычно не используемый RD
* Частота LCD-привода на чипе не регулируется на 64 Гц
* Функции конфигурации программного обеспечения: режим данных и режим команды две команды
* Для регулирования рабочего напряжения LCD (регулирование контраста) предусмотрены VLCD-прицепы.
Соответствие логической таблицы LCD
RAM HT1621 соответствует логической таблице на рисунке выше.
HT1621 соответствует 32 адресам, и каждый адрес соответствует 4 данным COM
Например, если адрес 0 записан на 0X08 T1 SGE0 включен
Запись 0X01 соответствует свету 1F SGE0
Напишите 0X02 1G яркость, соответствующую SGE0
Написать 0X07 1E, 1G и 1F SGE0 освещены вместе
Напишите 0X0F Все 1E, 1G, 1F и T1 SGE0 яркие
HT1621 можно писать последовательно, и лучше всего писать два адреса одновременно, чтобы было легко сделать таблицу, и легко писать.
Например, первые два адреса написаны 0XF7, соответствующие SGE0, SEG1, 1E, 1G, 1F, 1D, 1C, 1B и 1A, все они освещены, так что отображается полный символ "8".
Для создания ЖК-дисплея эти инструкции должны быть записаны в инициализацию ИС.
Во-первых, давайте поймем, что такое инструкции и что такое данные.
1 0 0 C8 C7 C6 C5 C4 C3 C2 C1 C0
Первые три цифры 100 - это флаг битов инструкции, а последние 9 бит - это значения инструкции
1 0 1 C7 C6 C5 C4 C3 C2 C1 C0
Первые три цифры 101 являются флаг битов данных, и последние 8 битов являются данные
То есть, видя первые три цифры 100 представляет инструкцию, и видя первые три цифры 101 представляет данные
| Продукт: | HT1621 LCD сегмента контроллера | Режим отображения: | Положительно / отрицательно, рефлективно / рефлективно |
|---|---|---|---|
| Условия вождения: | 1/8 Оплата пошлины или настройка | Рабочее напряжение: | 30,0 В |
| Оптики: | 6:00 или расчетный | Тип дисплея: | Трансфлектор / рефлектор / передающий |
| Размер: | Настраиваемый | Подсветка: | Белый / Янтарный / Синий / Желтый |
| Рабочая температура: | -30°C до +80°C | Температура хранения: | -35°C до +85°C |
| Подключение: | Металлическое соединение | Космическое пространство: | 0.1 мм |
| Время ответа: | 0.1 мс | Соответствие: | Соответствует требованиям REACH & RoHS |

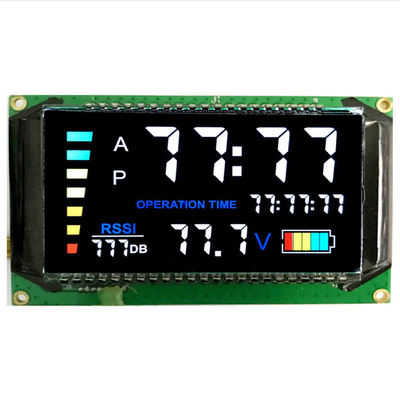

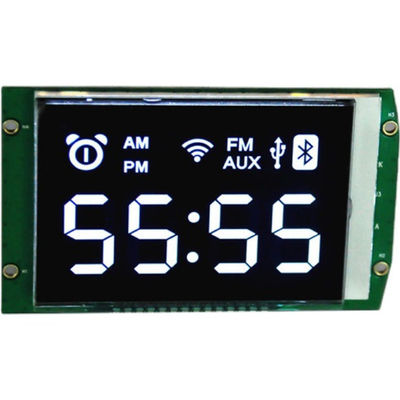

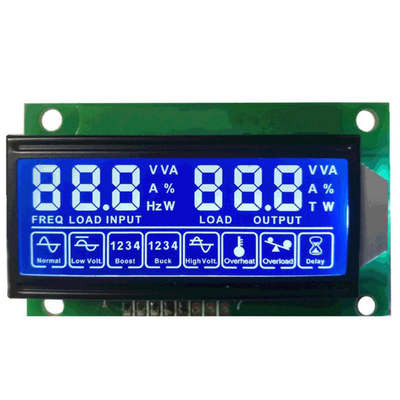

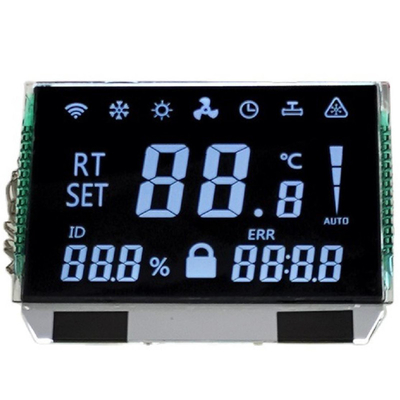

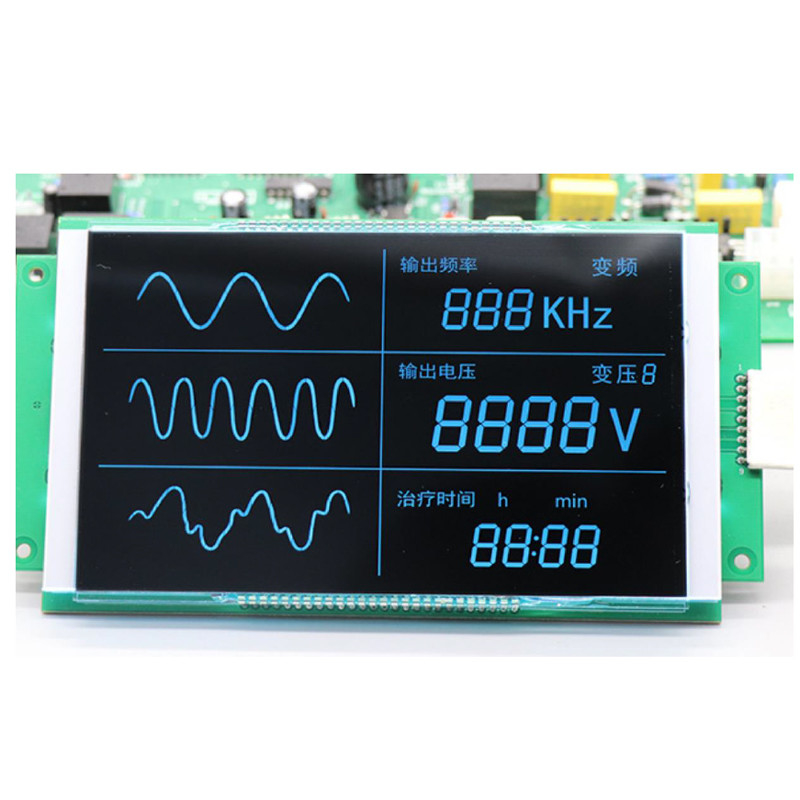

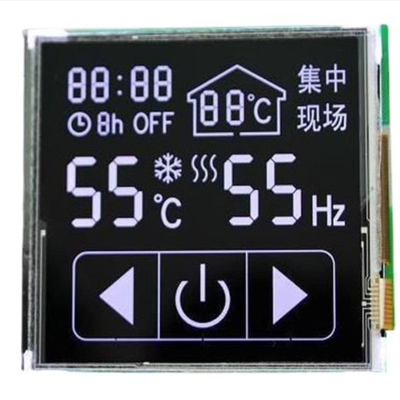

Настроенный негативный сегмент VATN LCD дисплей с контроллером HT1621 ST7035 Изображения продукции
Производственные мощности и сертификаты
Почему выбрать нас?
1.Мы предоставляем LCD дисплей индивидуальное решение
Имеет ли ваш продукт специальные требования к применению, электрические спецификации, оптические спецификации, сенсорные функции или механические габариты, которые требуют индивидуальных дисплеев?SAEF может соответствовать вашим требованиям к LCD.
2.Общие решения для сенсорного экрана и дисплея
Вы беспокоитесь о сборке сенсорного экрана и дисплея?SAEF может предоставить пользовательские и стандартные сенсорные экраны, включая резистивные и емкостные мульти-тач-решения, включая воздушную и оптическую связь..
3.Приверженность надежности качества
SAEF имеет сертификаты ISO9001:2015 и ISO14000, соответствующие требованиям RoHS, REACH и другим экологическим правилам на мировых рынках.проверка надежности и старения.
4.Долгосрочное снабжение
При обычных обстоятельствах продукты, которые мы рекомендуем, могут быть поставлены более 5 лет.Мы сделаем альтернативные планы заранее, чтобы обеспечить ваши долгосрочные потребности в поставках.
