Давайте посмотрим на характеристики 1621-сегмента LCD экрана
* Рабочее напряжение 2,4 - 5,2 В * Встроенный осциллятор RC 256 КГц
* Можно подключить внешний чип 32KHz или вход источника частоты 256KHz
* Выбираемый 1/2баис или 1/3баис уклон и рабочий цикл 1/2должности, 1/3должности, 1/4должности
* Источник частоты на чипе
* Звон может быть выбран с двумя частотами
* Встроенный генератор временной базы и часовой таймер WDT
* Выход временной базы или часового таймера
* Восемь источников часовой базы / часовой часовой
* Один 32segX 4com LCD драйвер с встроенной 32X 4-разрядный дисплей RAM памяти
* Четырехпроводный серийный интерфейс /CS, DATA, WR, RD, обычно не используемый RD
* Частота LCD-привода на чипе не регулируется на 64 Гц
* Функции конфигурации программного обеспечения: режим данных и режим команды две команды
* Для регулирования рабочего напряжения LCD (регулирование контраста) предусмотрены VLCD-прицепы.

Соответствие логической таблицы LCD

RAM HT1621 соответствует логической таблице на рисунке выше.

HT1621 соответствует 32 адресам, и каждый адрес соответствует 4 данным COM
Например, если адрес 0 записан на 0X08 T1 SGE0 включен
Запись 0X01 соответствует свету 1F SGE0
Напишите 0X02 1G яркость, соответствующую SGE0
Написать 0X07 1E, 1G и 1F SGE0 освещены вместе
Напишите 0X0F Все 1E, 1G, 1F и T1 SGE0 яркие

HT1621 можно писать последовательно, и лучше всего писать два адреса одновременно, чтобы было легко сделать таблицу, и легко писать.
Например, первые два адреса написаны 0XF7, соответствующие SGE0, SEG1, 1E, 1G, 1F, 1D, 1C, 1B и 1A, все они освещены, так что отображается полный символ "8".

Для создания ЖК-дисплея эти инструкции должны быть записаны в инициализацию ИС.

Во-первых, давайте поймем, что такое инструкции и что такое данные.
1 0 0 C8 C7 C6 C5 C4 C3 C2 C1 C0
Первые три цифры 100 - это флаг битов инструкции, а последние 9 бит - это значения инструкции
1 0 1 C7 C6 C5 C4 C3 C2 C1 C0
Первые три цифры 101 являются флаг битов данных, и последние 8 битов являются данные
То есть, видя первые три цифры 100 представляет инструкцию, и видя первые три цифры 101 представляет данные

Следующие четыре инструкции должны быть записаны в функцию инициализации
1. SYS EN 100 0000 - 0001- X Инструкция 0X01 (Открытый закрытый системный осциллятор)
2. BIAS 100 0010 - abXc - X команда
Вот объяснение: C=1 - это склонность LCD1/3; C=0 - склонность LCD1/2
ab=00: 2 COM
ab=01: 3 COM
ab=10: 4 COM
3. RC256 100 0001-1000 - X Инструкция 0X01 (Внутренние часы) X: Не волнуйтесь
4. LCDON 100 0000 - 0011 - X Инструкция 0X01 (Включите ЖК-дисплей) X: Не волнуйтесь

Вот объяснение моего кода программы C

#включать
#включать
#DefineUcharНеподписанный char
#define uint unsigned int. #определить uint незарегистрированный int.
#определить _No (() _no_(); _no_(); _no_(); _no_(); _no_(); _no_(); _no_(); _no_()
#определить BIAS 0x29 //0b100 - 0010 -1001 - 0 1/3duty 4com
#define SYSDIS 0X00 //0b100 - 0000 - 0000 - 0 отключенный осциллятор системы осциллятора и генератор склонности LCD
#define SYSEN 0X01 //0b100 - 0000 - 0001 - 0 Включите системный осциллятор
#define LCDOFF 0X04 //0b100 - 0000- 0010 - 0 отключенный LCD дисплей
#define LCDON 0X03 //0b100 - 0000 - 0011 - 0 Включите ЖК-дисплей
#define XTAL 0x14 //0b100 - 0001- 0100 - 0 внешние часы
#define RC256 0X18 //0b100 - 0001 - 1000 - 0 внутренние часы
#define TONEOFF 0X10 //0b1000 0001 0000 Выключить выход звука
#определить WDTDIS 0X0A //0b1000 0000 1010 Смотрительные собаки запрещены
HT1621 бит управления (определение интерфейса модуля LCD, изменение в соответствии с вашими собственными потребностями)
sbit DAT=P1^0;
sbit wr=P1^1;
sbit CS1=P1^2;
uchar таблица кодов[10]={0xFA,0x0A,0xD6,0x9E,0x2E,0xBC,0xFC,0x1A,0xFE,0xBE}; 0---9 таблица

Функция задержки 1 задерживает нас
Однозначно Задержка (омазать нас)
{
в то время как ((-- нас);
}
Функция задержки 2
null DelayMS ((уинт iMs)
{
Уинт i,j;
for(i=0; ifor ((j=0; j<65; j++)
;
* * * * * * * * * * * *
Имя функции: void Ht1621Wr_Data ((uchar Data,uchar cnt)
Для записи функций данных, cnt - это количество бит данных, которые должны быть переданы, и данные первыми передаются на высокие бит
Я не знаю, как это сделать.

void Ht1621Wr_Data ((учар Данные,учар cnt)
{
Учар i;
для (i=0;i
{
wr=0;
если (данные&0x80)
DAT=1;
иное
DAT=0;
wr=1;
Данные <<=1;
}
}
/****************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************

Название функции: void ht1621WrCmd(uchar cmd)
Описание: Напишите инструкции
Я не знаю, что это такое.
недействительный Ht1621WrCmd(uchar Cmd
{
CS1=0; выбор разрезов CS низкий и эффективен
_ Нет (();
Ht1621Wr_Data ((0x80,3); Написать флаг инструкции 100
Ht1621Wr_Data ((Cmd,9); Написать данные инструкции
CS1=1; Выбор разреза CS высокий закрытие
_ Нет (();
* * * * * * * * * * * *
Название функции: void ht1621WrOneData ((Uchar addr,uchar data)
Напишите информацию.
1. Напишите идентификационный бит 101 данных сначала
2Напишите адрес еще раз.
3. Наконец, напишите данные, которые будут отображаться
Я не знаю, что это такое.
недействительный Ht1621WrOneData ((Uchar Addr,Uchar Data)
{
CS1=0;
Ht1621Wr_Data ((0xa0,3); Напишите флаг данных 101
Ht1621Wr_Data(Addr<<2,6); Напишите данные адреса
Ht1621Wr_Data(Data,8); Напишите данные, вот два адреса, написанные вместе на 8 бит
CS1=1;
/****************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************

Название функции: void ht1621WrAllData ((uchar addr,uchar p)
Описание: Бит данных HT1621 4 бита один адрес,
Выше мы говорили о написании двух бит одновременно, и данные составляют 8 бит.
Верхние четыре цифры соответствуют высокому адресу. Четвертая цифра соответствует низкому адресу.
Я не знаю, что это такое.
void Ht1621WrAllData ((Uchar Addr,uchar p) Недействительный
{
Учар i;
CS1=0;
Ht1621Wr_Data ((0xa0,3); Напишите флаг данных 101
Ht1621Wr_Data(Addr<<2,6); Напишите данные адреса
для (i=0; i<16; i++)
{
Ht1621Wr_Data ((p,8); Запишите данные 16X8=128 бит
}

для (i=0; i<32; i++)
/ /{// Вот четыре битные, четыре битные записи данных
Ht1621Wr_Data ((p,4); Запишите данные 32X4=128 бит
* * *

CS1=1;
}
/****************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************
Название функции: void Ht1621_Init(void) www.xyhlcd.com
Описание: После инициализации ЖК-экран может работать нормально
Я не знаю, что это такое.
void Ht1621_Init (недействительно)
{
CS1=1;
DAT=1;
DelayMS(200); Время задержки делает рабочее напряжение LCD стабильным
Ht1621WrCmd(BIAS); настройки BIAS
Ht1621WrCmd(RC256); Использовать внутренний осциллятор
Ht1621WrCmd(SYSEN); Включите системный осциллятор
Ht1621WrCmd(LCDON); Включите ЖК-дисплей
Я не знаю. Я не знаю.
Название функции: xianshi_1 ((()
Клиенты могут следовать своим собственным потребностям, напрямую заполнить данные, и это может быть показано
Я не знаю. Я не знаю.
Недействительный xianshi_1 ((()
{
Я не знаю.
Ht1621WrOneData(0, таблица[0]); Показать 0
Ht1621WrOneData ((2, таблица[1]); Показать 1
Ht1621WrOneData ((4, таблица[2]), показывает 2 + запятую
Ht1621WrOneData ((6, таблица[3]); Показать 3
:
:
:Ht1621WrOneData(12, таблица[8]
Ht1621WrOneData( 14, таблица[9]
}

Недействительный XUNHUN_XIANSHI (Черный пост, Чёрный час)
{
Uchar i,j,t;
для (i=0; i{
t=0x01;
для (j=0; j<8; j++)
{
Ht1621WrOneData ((i,t);
t<<=1;
t ≠ 0x01;
DelayMS ((Time);
}
}
}

Пустое главное (((
{
Ht1621_Init(); включение запускает ЖК-дисплей
DelayMS(100); Задержка стабилизирует инициализацию
в то время как ((1)
{
Ht1621WrAllData00(0,0X00); Удалить данные реестра 1621 до 0.
DelayMS ((400);
Ht1621WrAllData00(0,0XFF); данные реестра 1621 заполнены как 1.
DelayMS ((800);
Ht1621WrAllData00(0,0X00); Удалить данные реестра 1621 до 0.
DelayMS ((400);
Xianshi_1(); Здесь клиент может определить, как он отображается.
DelayMS ((800);
XUNHUN_XIANSHI (32,100) /// Сегмент ручки отображается в цикле сегмента ручки с 32 адресами с интервалами в 100 мс.
DelayMS ((800);
}
}

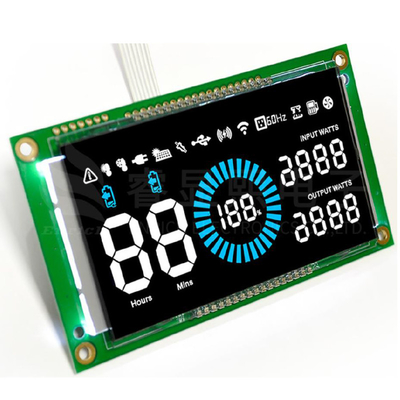

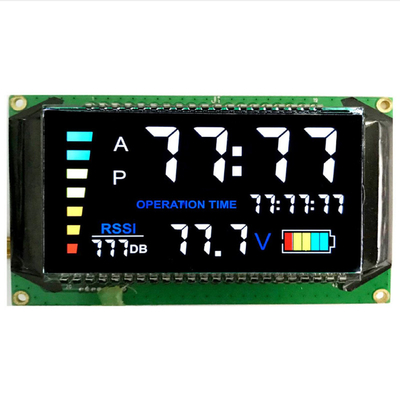

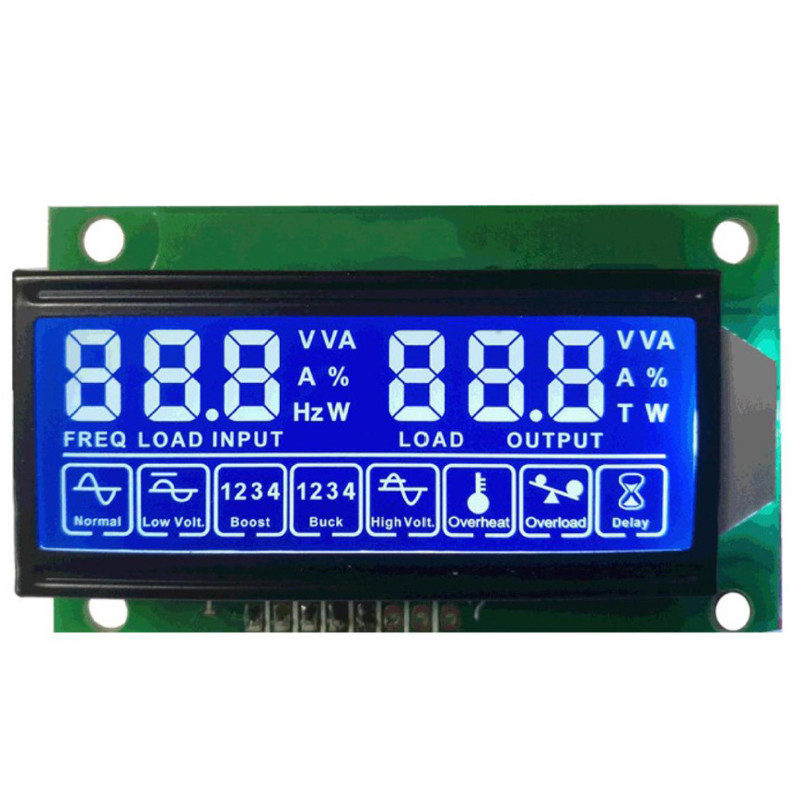

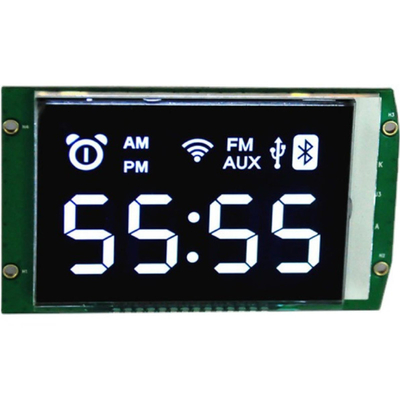

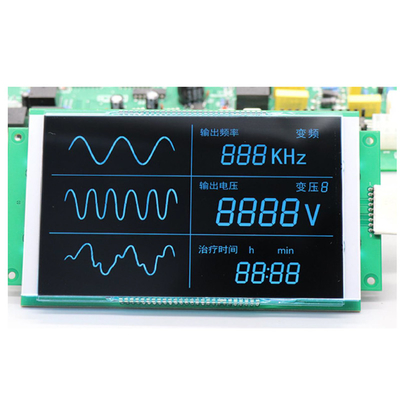

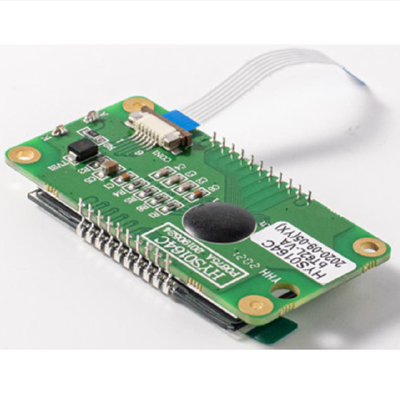

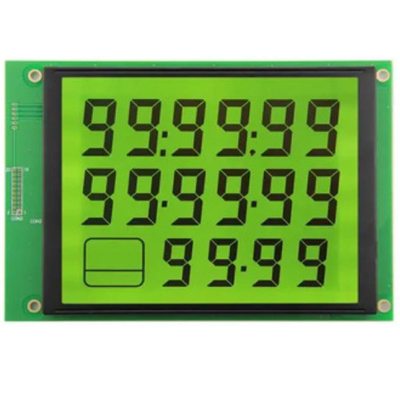

HT1621 Модуль LCD-дисплея сегмента контроллера с кодом, настройка сегмента LCD-дисплея с изображениями продуктов с подсветкой
