Подробная информация о продукте:
|
| Продукт: | 24X2 Знак LCM | Знаки / колонки: | 24 символа х 2 строки |
|---|---|---|---|
| Тип ЖК: | FSTN, положительный/отрицательный, передающий | Цвет подсветки: | Белый, синий, желтый, красный, зеленый |
| Рабочее напряжение: | 5В необязательно | Оптика: | час 6:00 |
| Очертание Дим.: | 118 ((L) x 36 ((W) x 11 ((T) мм | Осматривая область: | 93.5×16.0 мм |
| Пик характера: | 3.7х5.95 | Управлять методом: | 1/16 обязанность, 1/5 смещений |
| Операционная температура: | от -20°C до +70°C | Температура хранения.: | -30°C к +80°C |
| Пин-номер: | 16 ШТЫРЕЙ | Контроллер: | AIP31066 или эквивалентный |
| Интерфейс: | 6800 серийный 8-битный/4-битный MPU интерфейс | Соответствие: | ДОСТИГАЕМОСТЬ & RoHS уступчивые |
| Выделить: | Модуль LCM 5В,Модуль LCM 24x2 символов,24 символа Модуль LCM для символов |
||
24 символа 2 строки 24х2 символа LCM модуль 5V FSTN Синий/серый режим AIP31066 или эквивалентный контроллер IC Описание продукта
SF2402A представляет собой 24x2 модуль ЖК-дисплея, который встроен в AIP31066 контроллер IC; его интерфейс по умолчанию является 8-битным параллельным и 5V или 3,3V вариант питания.Этот 24x2 ЖК-дисплей SF2402A доступен без подсветки или с белым светодиодным подсветкой. SF2402A 24x2 LCM доступен в различных цветах ЖК-панели, включая серый, желто-зеленый и синий варианты ЖК-панели, и он может работать при температурах от -20°C до +70°C;температура хранения составляет от -30°C до +80°C, его встроенный набор символов поддерживает английский/японский, английский/западноевропейский, английский/скандинавский европейский, или английский/кириллица (русский).
Стандартное разрешение дисплея символов включает 8x2 LCD, 16x1 LCD, 16x2 LCD, 16x4 LCD, 20x2 LCD, 20x4 LCD, 24x2 LCD, 40x2 LCD, 40x4 LCD.Модули LCD с символами доступны в типах COB и COG с различными интерфейсами в 8080,SPI,I2C.LCD модули для отображения символов на STN/FSTN/FFSTN LCD дисплеях с различным светодиодным подсветкой в желто-зеленом, белом и синем цветах.Европейский, восточноевропейский, скандинавский европейский, кириллический (русский) и иврит/арабский.6V варианты также доступны по запросу.
Особенности:
| Продукт: | 24X2 Знак LCM | Знаки / колонки: | 24 символа х 2 строки |
|---|---|---|---|
| Тип ЖК: | FSTN, положительный/отрицательный, передающий | Цвет подсветки: | Белый, синий, желтый, красный, зеленый |
| Рабочее напряжение: | 5В необязательно | Оптики: | 6В три часа. |
| Очертание: | 118 ((L) Х 36 ((W) Х 11 ((T) мм | Зона обзора: | 93.5×16.0 мм |
| Пич персонажа: | 3.7х5.95 | Способ вождения: | Обязанность, 1/5. |
| Рабочая температура: | -20°C до +70°C | Температура хранения: | -30°C до +80°C |
| Номер пин-кода: | 16 штифтов | Контроллер: | AIP31066 или эквивалентный |
| Интерфейс: | 6800 Серийный 8-битный/4-битный интерфейс MPU | Соответствие: | Соответствует требованиям REACH & RoHS |
На LCD-модуль должен быть подключен переменный резистор, чтобы обеспечить ссылку на V0.
Рекомендуемое значение переменного резистора составляет от 10 до 20 К.
Основные настройки
Для правильного управления ЖК-модулем и обеспечения нормального отображения, пожалуйста, используйте следующее
настройка:
一N=1, 2-линейный дисплей
一F=0, шрифт 5×8 точек
一D=1, отображение на
Примечание:
1Эти параметры/команды должны выходить на ЖК-модуль во время запуска.
Посмотрите в разделе "Комманды для отображения" подробности.
Перезагрузка ЖК-модуля
При включении питания VDD и VSS, модуль LCD будет выполнять процедуру перезагрузки
Это займет около 50 мс. После ресета, состояние ЖК-модуля
Следует:
一N=1, 2-линейный дисплей
1 Дисплей чист
一DL=1, 8-битный интерфейс
一F=0, шрифт 5×8 точечных символов
一D=0, отключено.
一C=0, курсор выключен
一B=0, отключается
1I/D=1, увеличение на 1
一S=0, без сдвига
Примечание:
Обычная перезагрузка не может генерировать базовые настройки.
24 символа 2 строки 24х2 символа LCM модуль 5V FSTN Синий/серый режим AIP31066 или эквивалентный контроллер IC

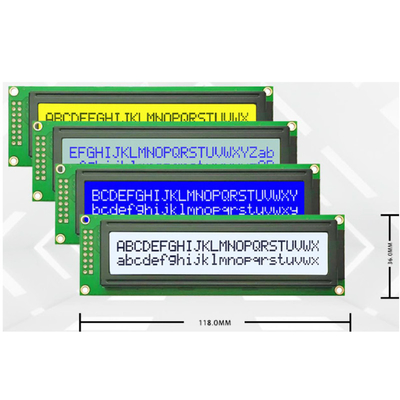

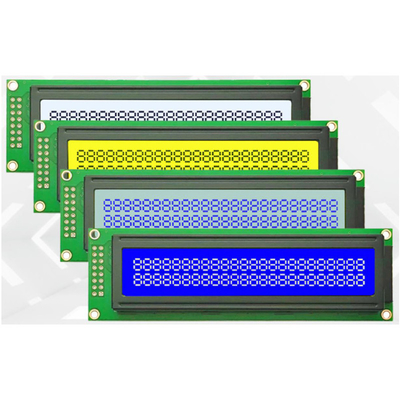

24 символа 2 строки 24х2 символа LCM модуль 5V FSTN Синий/серый режим AIP31066 или эквивалентный контроллер ICИзображение продукта
