1.27 дюймовый AMOLED дисплейный модуль UG-2896GDEAF11 SSD1351 контроллер 128x96 пассивная матрица 30 пинсов ZIF соединение для медицинского устройства

1.27 дюймовый AMOLED UG-2896GDEAF11 SSD1351 Контроллер 128x96 Пассивная матрица 30 пинсов ZIF подключение для медицинского устройства  Описание продукта

Органический светоизлучающий диод (OLED) - это технология нового поколения, более яркие и ясные изображения с более гибкой скоростью отклика.UG-2896GDEAF11 OLED дисплей выполнен из 128 RGB x 96 точек индивидуальноЭтот OLED-модуль является легким, маломощным и небольшим, есть различные интерфейсы по умолчанию; это SPI, Parallel и I2C интерфейс.

Размер активной области составляет 1,27 ′′ по диагонали с размерами модуля 33,70 × 26,90 × 1,60 (мм), размеры активной области 25,708 × 19,28 (мм).27-дюймовый OLED-дисплей имеет встроенный IC SSD1351 и имеет высокое соотношение контрастности 20,000: 1. логическое напряжение питания варьируется от 1,65V-3,5V, типичное значение составляет 3V. Это отлично подходит для применения, таких как медицинское устройство, POS система, белый товар, домашние приложения,промышленный инструмент, автоматизация, аудио/визуальные системы отображения, приборы для личной гигиены, предметы домашнего обихода, автомобильные дисплеи, динамические информационные дисплеи и т.д.

Особенности:

Напряжение питания для работы ((VDD ): -0,3- 4 В
Напряжение питания для кнопок В/В ((VDDIO): -0,3 - 4 В
Напряжение питания для дисплея ((VDDH): -0,3 - 15 В
Время службы (80 cd/m2): 10 000 часов

> Все вышеперечисленные напряжения основаны на принципе VSS = 0V.

> При использовании этого модуля за пределами вышеуказанных абсолютных максимальных допустимых величин может произойти постоянный разрыв модуля.желательно использовать этот модуль в условиях, указанных в разделе 3.. ∆ОПТИЧЕСКИЕ И ЭЛЕКТРИЧЕСКИЕ ХАРАКТАРИЗМЫ. Если этот модуль используется за пределами этих условий, может возникнуть неисправность модуля и может ухудшиться надежность модуля.

> В установленные температурные диапазоны не входит поляризатор. Максимальная выдерживаемая температура поляризатора должна составлять 80 °C.

> VCC = 14.0V, Ta = 25°C, 50% Шахматная доска. Конфигурация программного обеспечения соответствует разделу 4.5 Инициализация. Конец срока службы указан как 50% достигнутой начальной яркости.Средний срок службы при комнатной температуре оценивается при ускоренной работе при высоких температурах.

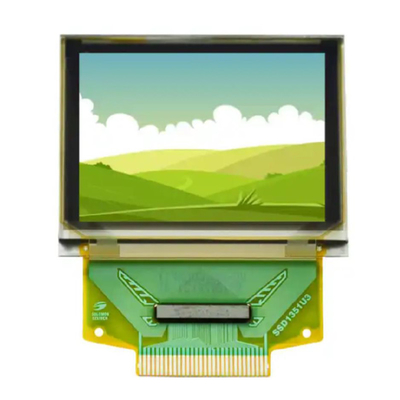

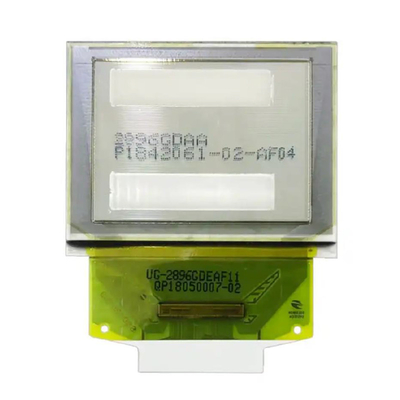

1.27 дюймовый AMOLED UG-2896GDEAF11 SSD1351 Контроллер 128x96 Пассивная матрица 30 пинсов ZIF подключение для медицинского устройства ПродуктРисунок

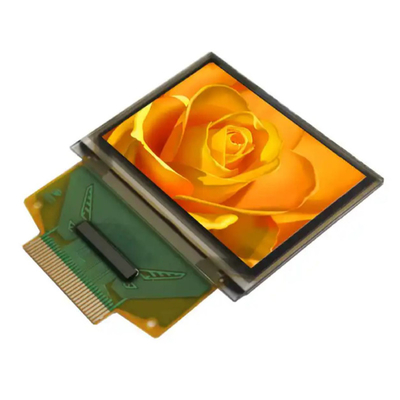

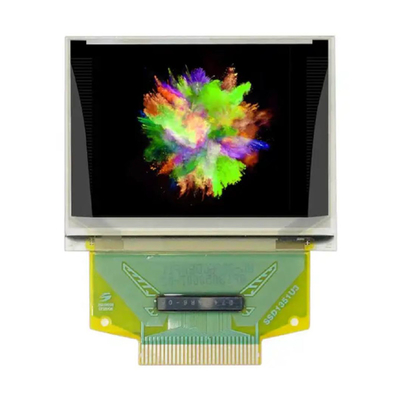

1.27 дюймовый AMOLED UG-2896GDEAF11 SSD1351 Контроллер 128x96 Пассивная матрица 30 пинсов ZIF подключение для медицинского устройства ПродуктИзображение

Проектирование предосторожностей для модуля отображения OEL

1) Абсолютные максимальные значения - это значения, которые не могут быть превышены для модуля отображения OEL, и если эти значения будут превышены, может произойти повреждение панели.
2) Чтобы предотвратить возникновение неисправностей от шума, обратите внимание на соответствие спецификациям VIL и VIH и, в то же время, сделать кабель сигнальной линии как можно короче.
3) Рекомендуем установить на электрическую цепь (VDD) предохранительное устройство от избыточного тока (защитные предохранители и т.д.) (рекомендуемое значение: 0,5A).
4) Уделяйте достаточное внимание, чтобы избежать возникновения взаимных помех шума с соседними устройствами.
5) Что касается EMI, то необходимо принять необходимые меры на стороне оборудования в основном.
6) При креплении модуля дисплея OEL крепьте наружную пластиковую часть корпуса.
7) Если питание дисплейного модуля OEL выключается насильственным путем из-за таких ошибок, как выведение основного аккумулятора, когда дисплейная панель OEL работает,мы не можем гарантировать качество этого модуля дисплея OEL.
8) Электрический потенциал, подключаемый к задней стороне микросхемы, должен быть следующим: SSD1333
* Подключение (контакт) к любому другому потенциалу, кроме вышеперечисленного, может привести к разрыву ИС.


Технология драйвера AMOLED

В отличие от PMOLED, AMOLED расположен с 2 транзисторами и 1 конденсатором (т.е. 2T1C) в каждой пиксельной единице, что является самым базовым методом схемы привода пикселей AMOLED,учитывая компенсацию производительности, такую как однородность яркостиКаждый пиксель активного привода оснащен тонкопленочным транзистором с коммутационной функцией.и каждый пиксель оснащен конденсатором для хранения заряда, а периферийная схема привода и дисплейная матрица интегрированы на одной и той же стеклянной подложке.что облегчает интеграцию и миниатюруКроме того, поскольку проблема соединения между периферийным приводом и экраном решена, производительность и надежность улучшаются в определенной степени.Выдающаяся особенность активного драйвера заключается в том, что схема привода постоянного тока интегрирована на экране дисплея, и каждый светоизлучающий пиксель соответствует его тонкопленочному транзистору для матричного адресации, а светоизлучающий драйвер включает тонкопленочный транзистор, конденсатор хранения заряда и т. д.

Активный привод является статическим режимом привода с эффектом хранения и может работать при 100% нагрузке, которая не ограничена количеством сканирующих электродов,и может быть выборочно настроена для каждого пикселя независимо, без проблемы рабочего цикла, и легко достичь высокой яркости и высокого разрешения.Активный водитель может самостоятельно регулировать шкала серости красных и синих пикселей с низкой яркостью, что более благоприятно для реализации окраски OLED. Устройства OLED имеют характеристики диодов, поэтому в принципе они являются однонаправленными приводами постоянного тока.из-за толщины органической светоизлучающей пленки в нанометровом диапазоне, размер светоизлучающей области обычно превышает 100 микрон, и устройство имеет очевидные емкостные характеристики.многие приводы принимают режим привода постоянного тока вперед и обратного постоянного напряжения.

В самом продукте различные факторы, влияющие на качество изображения AMOLED, более сложны, некоторые являются определенным фактором, играющим ведущую роль, некоторые могут быть результатом различных факторов,для факторов, приводящих к ухудшению качества изображения AMOLED, промышленность изучила различные технологии компенсации привода и соответствующую компенсационную схему, которая может быть примерно разделена на метод компенсации напряжения,текущий метод компенсации, метод компенсации цифрового привода, метод внешней компенсации и т. д. По сравнению с технологией процесса и технологией оборудования для улучшения ухудшения качества изображения AMOLED,средства улучшения цепи более эффективныТехнология компенсации драйвера является ключевым и сложным моментом драйвера AMOLED, а также особенностью драйвера AMOLED по сравнению с драйвером TFT LCD.
