Подробная информация о продукте:
|
| Продукт: | 0.96 дюймовый OLED 7 штифтов | Структура: | COG + PCB |
|---|---|---|---|
| Резолюция: | пикселы 128x64 | Интерфейсы: | SPI и I2C необязательно |
| Смотреть на Алгель: | Весь угол наблюдения | Пин-номер: | 7 штифтов (необязательно 4 штифта) |
| Цвет: | Белый Синий необязательно | Размер модуля: | 27.5 ((W) × 27.8 ((H) × 2.7 ((T) мм |
| Стекло: | PMOLED (пассивный матричный OLED) | Управляющий: | SSD1306 или эквивалентный |
| Силовое питание: | 3В / 5В | Операционный временный.: | -40°C до +85°C |
| Соотношение контраста: | 2000: 1 (Контраст тёмной комнаты) | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | oled дисплей 128x64,0.96 дюймовый OLED дисплей,SSD1306 Контроллер OLED дисплей |
||
0.96 дюймовый SSD1306 контроллер 7 штифтов белый и синий шрифты SPI OLED дисплей 128x64 3V PMOLED Описание продукта

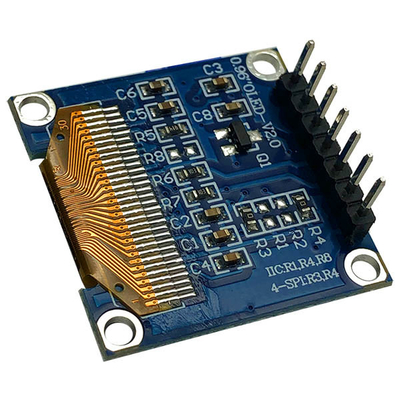

Модель SFOM096YZ7-12864WB-01 - это элемент расширения SF-OS096YZ7-12864WB-01, который имеет плату PCB на модуле; диагональ 0,96 дюйма, изготовленная из 128x64 пикселей.Эта плата ПКБ с четырьмя монтажными отверстиями является легким методом для клиентов, чтобы закрепить модули на своих приложениях. Модуль SFOM096YZ7-12864WB-01 встроен в SSD1306 IC; он поддерживает 4-проводной интерфейс SPI; опциональный интерфейс I2C, рабочий режим 1/64, напряжение питания для логики составляет от 3.3V ~ 5V,Уровень В/В от 5 до 3 В с конверсионной цепью, дисплей с 50% током контрольной доски составляет 80mA @ 3.3VDD (типичное значение). подключение модуля - 7 заголовков, опциональное соединение 4 заголовков.
Этот OLED-модуль подходит для применения в умных домах, медицинских устройствах, интеллектуальных устройств управления, счетчиков и т. д. Он может работать при температуре от -40 °C до +85 °C;
1. 0,96 дюйма мини OLED дисплей с разрешением 128X64 и SSD1306 чипсет
2Сверхнизкое потребление энергии: полноэкранное освещение 0,08 Вт
3. Четыре монтажные отверстия для легкой установки
4. Тип интерфейса: SPI (может быть изменен на IIC)
5. Поддержка различных чипов управления: полностью совместима с серией Arduino 51, серией msp430, stm32/2 CSR IC, ETC
6Напряжение питания: постоянное 3V - 5V
Особенности:
| Продукт: | 0.96 дюймовый OLED 7 штифтов | Структура: | COG + PCB |
|---|---|---|---|
| Решение: | 128х64 пикселей | Интерфейсы: | SPI и I2C необязательно |
| Смотреть Algle: | Все углы обзора | Номер пин-кода: | 7 штифтов (4 штифтов необязательно) |
| Цвет: | Бело-синий необязательный | Размер модуля: | 27.5 ((W) × 27.8 ((H) × 2.7 ((T) мм |
| Стекло: | PMOLED (пассивный матричный OLED) | Контроллер: | SSD1306 или эквивалентный |
| Силовое питание: | 3В / 5В | Время работы: | -40°C до +85°C |
| Контрастный коэффициент: | 2000: 1 (Контраст тёмной комнаты) | Соответствие: | Соответствует требованиям REACH & RoHS |
SAEF Technology является профессиональным поставщиком OLED-модулей. Мы предоставляем широкий спектр стандартных пассивных матричных OLED (PMOLED) / OLED-точечных матричных дисплеев и индивидуальных моделей.Графические OLED-дисплеи и OLED-дисплейные панелиМеханическая структура включает в себя типы Chip on Board (COB), Chip on Glass (COG) и TAB (Tape Automated Bonded).SAEF OLED-модули обладают всеми важными преимуществами
0.96 дюймовый SSD1306 контроллер 7 штифтов белый и синий шрифты SPI OLED дисплей 128x64 3V PMOLED

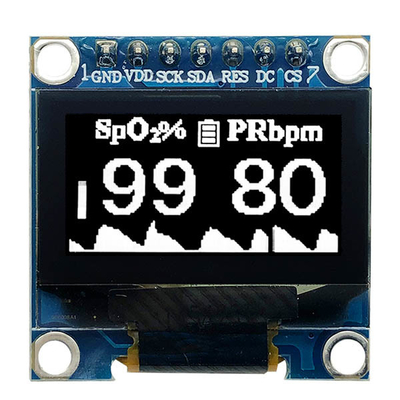

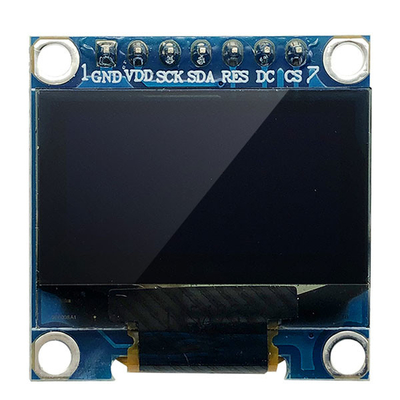

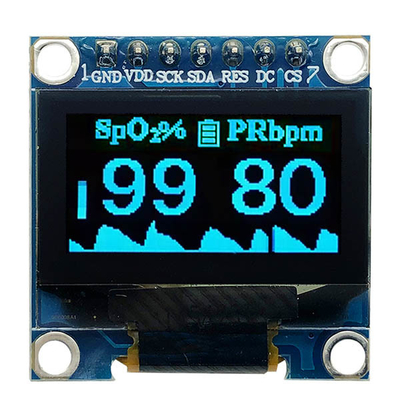

0.96 дюймовый SSD1306 контроллер 7 штифтов белый и синий шрифты SPI OLED дисплей 128x64 3V PMOLED изображение продукта
Осторожность при обращении с OLED-модулем
1Дисплейная панель изготовлена из стекла и поляризатора. Так как стекло хрупкое, оно имеет тенденцию ломаться во время обработки, особенно на краях. Пожалуйста, избегайте падения или разрыва.Не подвергайте его механическому удару, бросая или врезаясь..
2Не применяйте чрезмерную силу на поверхность дисплея или прилегающие к нему участки, так как это может вызвать аномалии. Не прикасайтесь к дисплею голыми руками.Это будет окрашивать область отображения (некоторые косметические средства определяются поляризатор).
3Поляризатор, покрывающий поверхность дисплея OLED-модуля, мягкий и легко царапается.нажимать или протирать открытые поляризаторы чем-либо более жестким, чем свинцовый карандаш HBКонденсация на поверхности и контакт с терминалами из-за холода может привести к повреждению;Запятнанный или загрязненный поляризаторПосле испытания продуктов при низкой температуре они должны быть разогреты в емкости, прежде чем вступать в контакт с воздухом комнатной температуры.
4Если поверхность дисплея загрязнена, дышите по ней и мягко вытирайте мягкой сухой тканью. Если она сильно загрязнена, увлажните ткань одним из следующих растворителей.
- Изопропиловый спирт
- Этиловый спирт
Не чистите сильно, чтобы не повредить поверхность дисплея.
5. Растворители, кроме вышеупомянутых, могут повредить поляризатор.
- Вода.
- Кетоны
- Ароматические растворители
Немедленно вытирайте слюну или капли воды, контакт с водой в течение длительного периода времени может вызвать деформацию или отблеск цвета.
6. соблюдать меры предосторожности для минимизации коррозии электрода. коррозия электродов ускоряется капельками воды, конденсацией влаги или потоком тока в среде с высокой влажностью.
7При монтаже OLED-модуля убедитесь, что он свободен от изгиба, изгиба и искажений.
8Не пытайтесь разобрать или обработать OLED-модуль.
9Терминал NC должен быть открыт, ничего не подключайте.
10Если питание логической схемы отключено, не используйте входные сигналы.
11. Контроль электростатического разряда,Поскольку этот модуль использует CMOS LSI, электростатическому разряду следует уделять такое же пристальное внимание, как и обычному CMOS IC.Для предотвращения разрушения элементов статическим электричеством, быть осторожным в поддержании оптимальной рабочей среды.
- Перед тем, как снимать OLED из упаковки или включать его в комплект, убедитесь, что модуль и ваше тело имеют одинаковый электрический потенциал.Не забудьте заземлить корпус при обращении с OLED модулями.
- инструменты, необходимые для сборки, такие как паяльные железы, должны быть правильно заземлены.При использовании электрической отвертки для крепления LCM, отвертка должна быть заземлена таким образом, чтобы максимально уменьшить передачу электромагнитных волн, вызванных искрами, исходящими от коммутатора двигателя.
- Чтобы уменьшить количество генерируемого статического электричества, не выполняйте сборку и другие работы в сухих условиях.Для уменьшения генерации статического электричества быть осторожным, что воздух в работе не слишком сухойРекомендуется относительная влажность воздуха в пределах 50-60%.
- Модуль OLED покрыт пленкой для защиты поверхности дисплея.
Осторожность при хранении OLED-модуля
1При хранении OLED-модулей необходимо соблюдать следующие меры предосторожности.
Хранить их в герметизированном полиэтиленовом мешке с осушителем.
Не подвергайте их воздействию солнечного света или люминесцентного света, поддерживайте температуру от 0 до 35°C и относительную влажность от 40% до 60% RH.
Поверхность поляризатора не должна вступать в контакт с другими предметами (мы рекомендуем хранить их в антистатическом контейнере с электричеством, в котором они были отправлены).
2. Другие
i. Если OLED-модули работают длительное время, это приведет к снижению яркости. Не рекомендуется показывать одни и те же шаблоны отображения в течение длительного времени,В противном случае шаблоны отображения могут остаться на экране как призрачные изображения и это не восстанавливается.
ii. Минимизировать ухудшение производительности OLED-модулей в результате разрушения, вызванного статическим электричеством и т. д.;соблюдать осторожность, чтобы избежать задержания следующих разделов при обращении с модулями:.
- Обнаруженная область печатных плат.
- Удалённые электроды.
