Подробная информация о продукте:
|
| Продукт: | 1.45 дюймовый цветной OLED | Резолюция: | Разрешение 160x128 пикселей |
|---|---|---|---|
| Режим отображения: | Пассивная матрица | Интерфейс: | 8-битный 68XX/80XX Параллельный, 4-проводной SPI, I2C |
| Отображение цвета: | Полный цвет | Оптики: | Все углы наблюдения |
| Очертание Дим.: | 350,80 x 30,80 x 1,60 (мм) | Активная зона: | 28.78 x 23.024 (мм) |
| Пиксельный диапазон: | 00,06 x 0,18 (мм) | рабочая температура: | -40°C к +70°C |
| Температура хранения.: | -40°C до +85°C | Дисплей: | SSD1333 |
| Напряжение питания для логики: | 1.65 - 3,5 В | Пин-номер: | 30 штифтов |
| Тип IC-пакета: | КОФ | Тип подключения модуля: | ZIF |
| Обязанность: | 1/128 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 30 пин AMOLED дисплей,1.45 дюймовый AMOLED дисплей,Дисплей AMOLED 160x128 |
||
1.45 дюймовый AMOLED UG-6028GDEEF01 SSD1333 Контроллер 160x128 Пассивная матрица 30 штифтов ZIF соединение для медицинского устройстваОписание продукта
Органический светоизлучающий диод (OLED) - это технология нового поколения, более яркие и ясные изображения с более гибкой скоростью отклика.UG-6028GDEEF01 OLДисплей ED состоит из 160 x 128 точек индивидуального моноцвета. Этот OLED-модуль легкий, маломощный и небольшой, есть различные интерфейсы по умолчанию; это SPI,Параллельный и I2C интерфейсы.
Размер активной области 1,45 ′′ по диагонали с размером модуля350,80 x 30,80 x 1,60 (мм), размер активной площади28.78 x 23.024 (мм).Этот 1,45-дюймовый OLED-дисплей имеет встроенный IC SSD1333 и имеет высокое контрастное соотношение 20 000: 1.Это отлично подходит для таких приложений как медицинское устройство,Система POS, белые товары, домашние приложения, промышленные инструменты, автоматизация, аудио/визуальные системы отображения, приборы для личной гигиены, бытовые товары, автомобильные дисплеи,Динамические информационные дисплеи и т.д..
Особенности:
| Продукт: | 1.45 дюймовый цветной OLED | Решение: | Разрешение 160x128 пикселей |
|---|---|---|---|
| Режим отображения: | Пассивная матрица | Интерфейс: | 8-битный 68XX/80XX Параллельный, 4-проводной SPI, I2C |
| Цвет отображения: | Полный цвет | Оптики: | Все точки зрения |
| Очертание: | 350,80 х 30,80 х 1,60 (мм) | Активная зона: | 28.78 х 23.024 (мм) |
| Пиксельный пич: | 00,06 x 0,18 (мм) | Рабочая температура: | -40°C до +70°C |
| Температура хранения: | -40°C до +85°C | Управляющий блок: | SSD1333 |
| Напряжение питания для логики: | 1.65 - 3,5 В | Номер пин-кода: | 30 штифтов |
| Тип упаковки IC: | COF | Тип соединителя модуля: | ZIF |
| Должность: | 1/128 | Соответствие: | Соответствует требованиям REACH & RoHS |
Напряжение питания для работы ((VDD ): -0,3- 4 В
Напряжение питания для кнопок В/В ((VDDIO): -0,3 - 4 В
Напряжение питания для дисплея ((VDDH): -0,3 - 15 В
Время службы (80 cd/m2): 10 000 часов
> Все вышеперечисленные напряжения основаны на принципе VSS = 0V.
> При использовании этого модуля за пределами вышеуказанных абсолютных максимальных допустимых величин может произойти постоянный разрыв модуля.желательно использовать этот модуль в условиях, указанных в разделе 3.. ∆ОПТИЧЕСКИЕ И ЭЛЕКТРИЧЕСКИЕ ХАРАКТАРИЗМЫ. Если этот модуль используется за пределами этих условий, может возникнуть неисправность модуля и может ухудшиться надежность модуля.
> В установленные температурные диапазоны не входит поляризатор. Максимальная выдерживаемая температура поляризатора должна составлять 80 °C.
> VCC = 14.0V, Ta = 25°C, 50% Шахматная доска. Конфигурация программного обеспечения соответствует разделу 4.5 Инициализация. Конец срока службы указан как 50% достигнутой начальной яркости.Средний срок службы при комнатной температуре оценивается при ускоренной работе при высоких температурах.

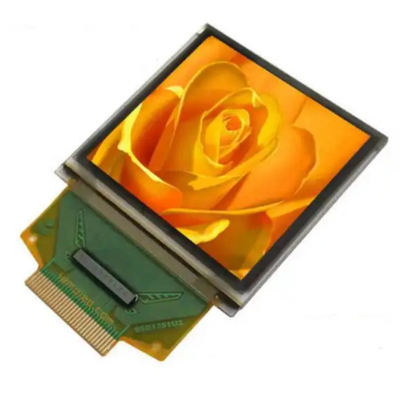

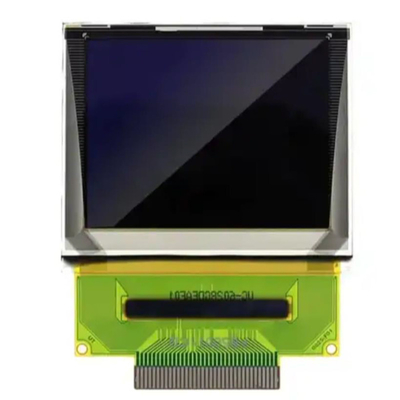

1.45 дюймовый AMOLED UG-6028GDEEF01 SSD1333 Контроллер 160x128 Пассивная матрица 30 штифтов ZIF соединение для медицинского устройстваПродуктРисунок

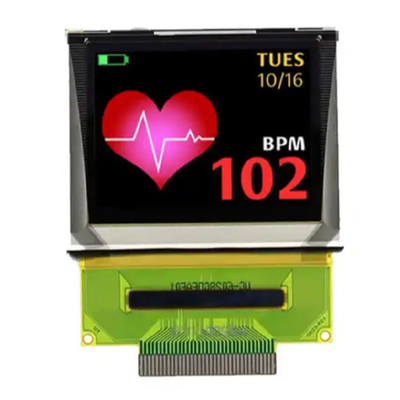

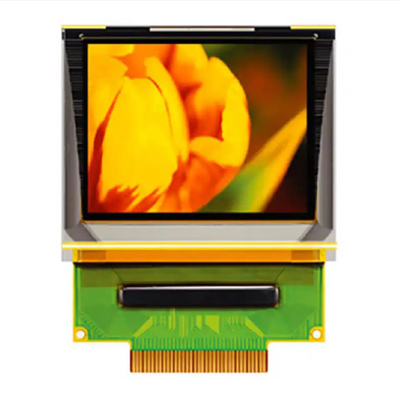

1.45 дюймовый AMOLED UG-6028GDEEF01 SSD1333 Контроллер 160x128 Пассивная матрица 30 штифтов ZIF соединение для медицинского устройстваПродуктИзображение
Проектирование предосторожностей для модуля отображения OEL
1) Абсолютные максимальные значения - это значения, которые не могут быть превышены для модуля отображения OEL, и если эти значения будут превышены, может произойти повреждение панели.
2) Чтобы предотвратить возникновение неисправностей от шума, обратите внимание на соответствие спецификациям VIL и VIH и, в то же время, сделать кабель сигнальной линии как можно короче.
3) Рекомендуем установить на электрическую цепь (VDD) предохранительное устройство от избыточного тока (защитные предохранители и т.д.) (рекомендуемое значение: 0,5A).
4) Уделяйте достаточное внимание, чтобы избежать возникновения взаимных помех шума с соседними устройствами.
5) Что касается EMI, то необходимо принять необходимые меры на стороне оборудования в основном.
6) При креплении модуля дисплея OEL крепьте наружную пластиковую часть корпуса.
7) Если питание дисплейного модуля OEL выключается насильственным путем из-за таких ошибок, как выведение основного аккумулятора, когда дисплейная панель OEL работает,мы не можем гарантировать качество этого модуля дисплея OEL.
8) Электрический потенциал, подключаемый к задней стороне микросхемы, должен быть следующим: SSD1333
* Подключение (контакт) к любому другому потенциалу, кроме вышеперечисленного, может привести к разрыву ИС.
О AMOLED (продолжение)
Преобразование цвета света
Преобразование цвета света основано на синем OLED в сочетании с массивом фильмов для преобразования цвета света, сначала готовится синий OLED-устройство,и затем высокоэнергетический синий свет возбуждение свет цвет преобразования материал используется для получения красного света и зеленого света, чтобы получить полный цвет.
Ключом к этой технологии является улучшение чистоты цвета и эффективности фотоцвета фотоцветного преобразования материала.но испаряет только синие OLED компоненты, которая является одной из самых перспективных цветовых технологий для больших цветовых OLED-дисплеев в будущем.
Однако его недостаток заключается в том, что материал для преобразования светлых цветов легко поглощает синий свет в окружающей среде, что приводит к снижению контраста изображения,и руководство светом также приведет к снижению качества изображенияЯпонская компания Idemitsu Kosan Co., Ltd., которая освоила эту технологию, выпустила 10-дюймовые OLED-дисплеи.
Фильтр цветной пленки
Эта технология использует белый OLED в сочетании с цветной фильтрующей пленкой, сначала готовит устройство, которое излучает белый OLED, а затем получает три основных цвета через цветовую фильтрующую пленку,и затем объединяет три основных цвета для достижения цветового отображения.
Ключом к этой технологии является получение высокоэффективного и высокочистого белого света, а его производственный процесс не требует технологии выравнивания металлической маски,и может использовать зрелую технологию производства фильтра цветного фильтра жидкокристаллического дисплея LCD, который имеет большой потенциал в больших цветных OLED-телевизорах.
Однако с этой технологией до двух третей света теряется через цветовой фильтр.TDK Corporation из Японии и Kodak Corporation из Соединенных Штатов используют этот метод для производства OLED-дисплеев.
Дизайн схемы управления пикселями OLED
Конструкция компенсационной схемы 1
Как это работает
Конструкция компенсационной схемы 2
