1.5 дюймов 128х128 точек 262k Цветной AMOLED дисплей ZIF Тип UG-2828GDEDF11 Контроллер SSD1351

SFOS150TW-7100AN Спецификация.pdf

1.5 дюймовый OLED дисплей, 128x128 точек 262k Цветной AMOLED дисплей SSD1351Введение продукта

Быстрый обзор продукта

Номер модели.UG-2828GDEDF11

Вид: графический
¢Структура: COG
Размер:1.5 дюйма
Матрица с точками 128 x 128
¢ IC:SSD1351
3В питание
¥1/128 Пошлина
Интерфейс: 8080,SPI,I2C
Цвет дисплея: полный цвет


Описание

Органический светоизлучающий диод (OLED) - это технология нового поколения, более яркие и четкие изображения с более гибкой скоростью отклика.UG-2828GDEDF11 OLED дисплей изготовлен из 120 x 128 точек индивидуального моно цветаЭтот OLED-модуль является легким, маломощным и небольшим, есть различные интерфейсы по умолчанию; это SPI, Parallel и I2C интерфейс.

Размер активной области составляет 1,5 ̊ по диагонали с размерами модуля 33,80 × 34,00 × 1,60 (мм), размеры активной области 26,855 × 26,864 (мм).5-дюймовый OLED-дисплей имеет встроенный IC SSD1315 и имеет высокое контрастное соотношение 20,000: 1. логическое напряжение питания варьируется от 1,65V-3,5V, типичное значение составляет 3V. Это отлично подходит для применения, таких как медицинское устройство, POS система, белый товар, домашние приложения,промышленный инструмент, автоматизация, аудио/визуальные системы отображения, приборы для личной гигиены, предметы домашнего обихода, автомобильные дисплеи, динамические информационные дисплеи и т.д.

Особенности:

Напряжение питания для работы ((VDD ): -0,3- 4 В
Напряжение питания для кнопок В/В ((VDDIO): -0,3 - 4 В
Напряжение питания для дисплея ((VDDH): -0,3 - 15 В
Время службы (80 cd/m2): 10 000 часов

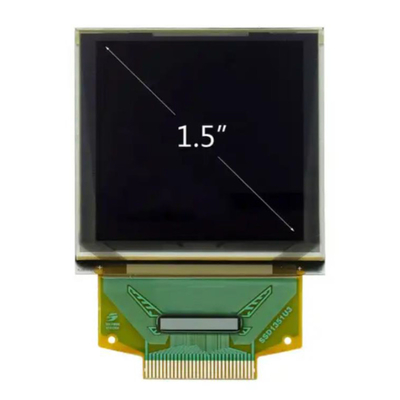

1.5 дюймовый OLED дисплей, 128x128 точек 262k Цветной AMOLED дисплей SSD1351Рисунок продукта

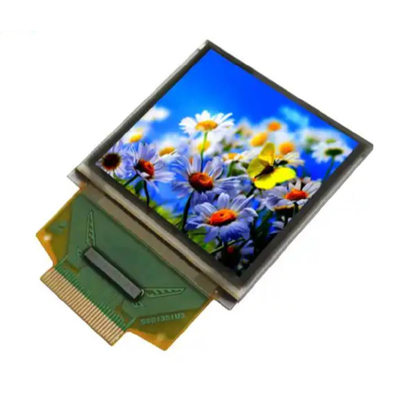

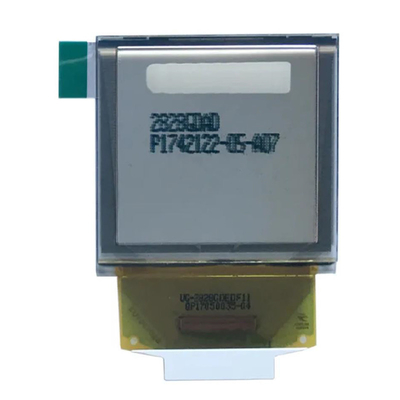

1.5 дюймовый OLED дисплей, 128x128 точек 262k Цветной AMOLED дисплей SSD1351Изображение продукта

Проектирование предосторожностей для модуля отображения OEL

1) Абсолютные максимальные значения - это значения, которые не могут быть превышены для модуля отображения OEL, и если эти значения будут превышены, может произойти повреждение панели.
2) Чтобы предотвратить возникновение неисправностей от шума, обратите внимание на соответствие спецификациям VIL и VIH и, в то же время, сделать кабель сигнальной линии как можно короче.
3) Рекомендуем установить на электрическую цепь (VDD) предохранительное устройство от избыточного тока (защитные предохранители и т.д.) (рекомендуемое значение: 0,5A).
4) Уделяйте достаточное внимание, чтобы избежать возникновения взаимных помех шума с соседними устройствами.
5) Что касается EMI, то необходимо принять необходимые меры на стороне оборудования в основном.
6) При креплении модуля дисплея OEL крепьте наружную пластиковую часть корпуса.
7) Если питание дисплейного модуля OEL выключается насильственным путем из-за таких ошибок, как выведение основного аккумулятора, когда дисплейная панель OEL работает,мы не можем гарантировать качество этого модуля дисплея OEL.
8) Электрический потенциал, подключаемый к задней стороне микросхемы, должен быть следующим: SSD1315
* Подключение (контакт) к любому другому потенциалу, кроме вышеперечисленного, может привести к разрыву ИС.


О AMOLED

Полноцветный дисплей является важным признаком того, является ли дисплей конкурентоспособным на рынке, поэтому многие полноцветные технологии также применяются к OLED-дисплеям.в зависимости от типа панели обычно имеет следующие три: RGB пиксель независимый свет, цветовой фильтр и световой цвет преобразования.

Пиксели RGB излучают свет независимо друг от друга

В настоящее время наиболее часто используемым цветовым режимом является использование люминесцентных материалов для самостоятельного излучения света.зеленый, синий три основных цвета света излучающего центра, а затем настроить соотношение смешивания цвета трех цветовых комбинаций, чтобы произвести истинный цвет,так что трехцветный OLED-элемент независимо излучает свет, образуя пиксель.

Ключом к этой технологии является улучшение чистоты цвета и световой эффективности люминесцентного материала, а также улучшение технологии офорта металлической маски тени.

В качестве ядра ОЛЭД органические полупроводниковые светоизлучающие материалы обычно содержат конъюгированные небольшие молекулы, металлокомплексы и полимеры с жесткими плоскими структурами.Характеристики и классификация широко используемых трихроматических материалов следующие::

1Синий светящийся материал

Синий свет обычно излучает свет на длине волны около 450 нм, что соответствует энергии фотона около 2,76 eV. По сравнению с красными и зелеными люминесцентными материалами,степень конъюгации синих люминесцентных материалов меньшеОбычно используемые материалы синего света - TMTPEPA, BDPAS и ST-G1.

2Зеленый люминесцентный материал

Световая длина волны зеленого света составляет около 532 нм, а соответствующая энергия фотона составляет около 2,33 еВ, и обычно используемые материалы, излучающие зеленый свет, - это Alaq3, TDETE, Кумарин, NpGl и т. Д.

3Красный люминесцентный материал

Длина волны луминесценции красного света составляет около 65 нм, а соответствующая энергия фотона составляет 1,9 ев, и среди трех основных цветовразница между энергетическими уровнями HOMO и LUMO материалов, излучающих красный свет, наименьшая, а наиболее часто используемыми красными световыми материалами являются красный фтор, PTPP, DCJTB и Tz-Gl.

Самое большое затруднение, с которым сталкиваются органические маломолекулярные люминесцентные материалы, заключается в том, что срок службы РГБ-материалов сильно варьируется, особенно чистота,Необходимо улучшить эффективность и срок службы красных и синих материаловТаким образом, путем гибридизации основного люминесцентного материала, получается синий и красный свет с высокой чистотой цвета, высокой световой эффективностью и сильной стабильностью.По сравнению с малыми молекулами светящихся материалов с четкой молекулярной структурой и молекулярной массой, the advantage of polymer luminescent materials is that their luminescence wavelengths can be adjusted by chemical modification to obtain various colors covering the entire visible range from blue to green to red, но их срок службы короче, чем у маломолекулярных светящихся материалов, и эффективность света и срок службы должны быть улучшены.

С окрашиванием, высоким разрешением и большой площадью OLED-дисплеев технология офорта металлической теневой маски напрямую влияет на качество изображения на панели отображения,поэтому более строгие требования выдвигаются для точности измерений и точности позиционирования графики металлической тени маски.

Что касается независимого излучения RGB пикселей, мы должны говорить о расположении пикселей.Pentile RGB расположение представлено Samsung в экране AMOLED является наиболее известным, один пиксель этого расположения отличается от стандартного расположения RGB, и большинство экранов AMOLED используют красно-зеленый или сине-зеленый для каждого пикселя для расположения,и затем умно разделить суб-пикселей, когда они расположены рядом друг с другом, так что весь экран все еще достигает полноцветного отображения.

Недостатки

1. AMOLED использует расположение пентил пикселей, фактическое разрешение может достигать только двух третей номинального, в случае низкого dpi, зернистость будет очень тяжелой,и цветные точки можно увидеть с близкого расстояния, и все границы цветовых блоков, такие как текст, таблицы и графики, должны отображаться с помощью близлежащих пикселей, чтобы помочь излучить свет,что приводит к серьезным и неизбежным проблемам, таким как размытые края и разноцветные цвета..

2Акцент AMOLED на зеленый цвет приводит к тому, что он становится слишком ярким и вызывает усталость глаз при длительном просмотре.

3. AMOLED имеет очень высокое соотношение контрастности, но при отображении более темной картинки он подвержен цветовым пятнам, особенно в динамических изображениях.И его сверхвысокий контраст частично происходит от несветлых черных..

4Каждый пиксель AMOLED является независимым излучателем, поэтому во время процесса старения разные пиксели могут иметь разную степень старения, что приводит к разной яркости,Так что проблема цвета будет более сложной.

5Когда дисплей белый, AMOLED потребляет больше энергии, чем LCD, так почему пользовательский интерфейс мобильных телефонов с AMOLED экраны темные цвета.изображения приложений, таких как серфинг в Интернете, игры и электронные книги почти все в цветах высокой яркости, а цвет фона большинства веб-сайтов белый.

Теоретически отсутствие цвета на пиксель не является большой проблемой, и драйвер дисплея может отображаться с соседним.

Однако на практике это более требовательно для программного обеспечения, и изображение, вероятно, будет производить артефакты и муру.Также есть технология драйвера.Ниже приведено описание общих конструкций OLED пиксельных схем драйверов.

(Пойдите на 1,45 дюйма описание продукта, чтобы прочитать больше)
