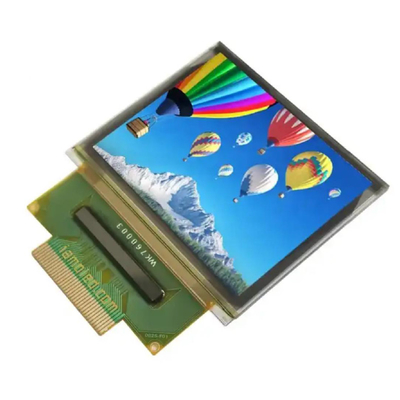

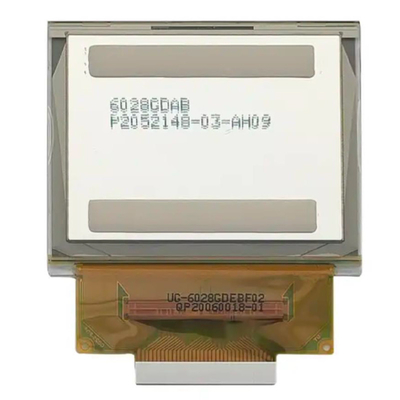

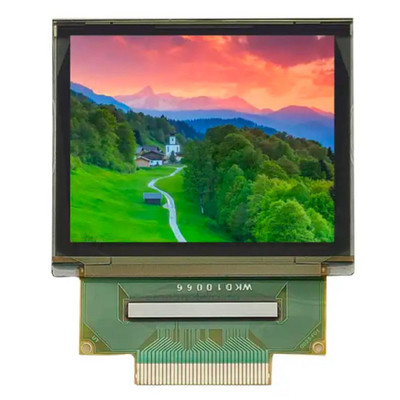

1.69 дюймовый цвет OLED 160x128 RGB SSD1333 UG-6028GDEFF Параллельный 4-проводной интерфейс SPI I2C

1.69 дюймовый полноцветный OLED 160x128 пикселей SSD1333 Диспетчерский интерфейс

Органический светоизлучающий диод (OLED) - это технология нового поколения, более яркие и четкие изображения с более гибкой скоростью отклика.UG-6028GDEFF01 OLДисплей ED состоит из 160 x 128 точек индивидуального моноцвета. Этот OLED-модуль легкий, маломощный и небольшой, есть различные интерфейсы по умолчанию; это SPI,Параллельный и I2C интерфейсы.

Размер активной области 1,69 ′′ по диагонали с размером модуля390,90 x 48,50 x 1,60 (мм), размер активной площади33.575 х 26.864 (мм).Этот 1,69-дюймовый OLED-дисплей имеет встроенный IC SSD1333 и имеет высокое контрастное соотношение 20 000: 1.Это отлично подходит для таких приложений как медицинское устройство,Система POS, белые товары, домашние приложения, промышленные инструменты, автоматизация, аудио/визуальные системы отображения, приборы для личной гигиены, бытовые товары, автомобильные дисплеи,Динамические информационные дисплеи и т.д..

Напряжение питания для работы ((VDD ): -0,3- 4 В
Напряжение питания для кнопок В/В ((VDDIO): -0,3 - 4 В
Напряжение питания для дисплея ((VDDH): -0,3 - 15 В
Время службы (80 cd/m2): 10 000 часов

> Все вышеперечисленные напряжения основаны на принципе VSS = 0V.

> При использовании этого модуля за пределами вышеуказанных абсолютных максимальных допустимых величин может произойти постоянный разрыв модуля.желательно использовать этот модуль в условиях, указанных в разделе 3.. ∆ОПТИЧЕСКИЕ И ЭЛЕКТРИЧЕСКИЕ ХАРАКТАРИЗМЫ. Если этот модуль используется за пределами этих условий, может возникнуть неисправность модуля и может ухудшиться надежность модуля.

> В установленные температурные диапазоны не входит поляризатор. Максимальная выдерживаемая температура поляризатора должна составлять 80 °C.

> VCC = 14.0V, Ta = 25°C, 50% Шахматная доска. Конфигурация программного обеспечения соответствует разделу 4.5 Инициализация. Конец срока службы указан как 50% достигнутой начальной яркости.Средний срок службы при комнатной температуре оценивается при ускоренной работе при высоких температурах.

1.69 дюймовый полный цвет OLED 160x128 пикселей SSD1333 Дизайн продукта

1.69 дюймовый полноцветный OLED 160x128 пикселей SSD1333 Дисплейный интерфейс

Проектирование предосторожностей для модуля отображения OEL

1) Абсолютные максимальные значения - это значения, которые не могут быть превышены для модуля отображения OEL, и если эти значения будут превышены, может произойти повреждение панели.
2) Чтобы предотвратить возникновение неисправностей от шума, обратите внимание на соответствие спецификациям VIL и VIH и, в то же время, сделать кабель сигнальной линии как можно короче.
3) Рекомендуем установить на электрическую цепь (VDD) предохранительное устройство от избыточного тока (защитные предохранители и т.д.) (рекомендуемое значение: 0,5A).
4) Уделяйте достаточное внимание, чтобы избежать возникновения взаимных помех шума с соседними устройствами.
5) Что касается EMI, то необходимо принять необходимые меры на стороне оборудования в основном.
6) При креплении модуля дисплея OEL крепьте наружную пластиковую часть корпуса.
7) Если питание дисплейного модуля OEL выключается насильственным путем из-за таких ошибок, как выведение основного аккумулятора, когда дисплейная панель OEL работает,мы не можем гарантировать качество этого модуля дисплея OEL.
8) Электрический потенциал, подключаемый к задней стороне микросхемы, должен быть следующим: SSD1333
* Подключение (контакт) к любому другому потенциалу, кроме вышеперечисленного, может привести к разрыву ИС.
