Подробная информация о продукте:
|
| Продукт: | 2.42 дюйма OLED | Резолюция: | Разрешение 128 x 64 точки |
|---|---|---|---|
| Тип стекла: | OLED (органический светоизлучающий диод) | Оптики: | Все углы зрения 80/80/80/80 |
| Интерфейс: | I2C, SPI, 6800, 8080 Необязательно | Очертание Дим.: | 60.50 × 73,00 × 2,00 мм (включая поляризатор) |
| Активная зона: | 550,01 × 27,49 мм | Пиксельный диапазон: | 0.43 × 0,43 (мм) |
| рабочая температура: | -40°C к +70°C | Температура хранения.: | -40°C до +85°C |
| Пин-номер: | 24 штифта | Контроллер: | SSD1309 или эквивалентный |
| Режим управления: | 1/64 Рабочий цикл | Коннектор: | COG+FPC |
| Соотношение контраста: | 2000: 1 (Контраст тёмной комнаты) | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 2.42 дюймовый PMOLED дисплей,Дисплей I2C/SPI PMOLED |
||
2.42 дюймовый PMOLED дисплей UG-2864ASWPG01 Модуль, SSD1309, интерфейс I2C/SPI 6800/8080
2.42 дюймовый OLED дисплей, 2.42 дюймовый OLED 128x64 Описание
SAEF Technology UG-2864ASWPG01 представляет собой2.42" OLED дисплей. Он состоит из 128x64 пикселей с структурой COG OLED.UG-2864ASWPG012.42 дюймовый OLED дисплей встроен в SSD1309 IC, он общается через 6800, 8080, SPI и I2C интерфейс.легкий и низкий расход энергии, который отлично подходит для ручных инструментов, счетчики, умные сети, IoT и т.д.
Модуль OLED может работать при температуре от -40°C до +70°C; температура его хранения колеблется от -40°C до +85°C.
Графические OLED-дисплеи SAEF Technology доступны в трех механических структурах, включая технологию COB, COG и TAB с пассивной матрицей.Доступное графическое монохромное разрешение OLED в графическом дисплее OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 графический OLED, 200x16 графический OLED, OLED 128x32, OLED дисплей 128x64, OLED 128x128, и 256x64 OLED дисплей.Графические OLED-дисплеи в ассортименте SAEF имеют встроенные контроллеры и интерфейсы, включающие параллельныеЭти OLED-модули имеют напряжение 3V или 5V в зависимости от разрешения / цвета.
SAEF предлагает широкий ассортимент OLED-модулей дисплея в размерах от 0,49 "до 5,5" OLED, таких как 0,49 "микро OLED-дисплей, 0,66" мини OLED-дисплей, 0,69 "OLED, 0,91" OLED-дисплей, 0,95" OLED, 0,66 "мини OLED-дисплей, 0,69" OLED, 0,91 "OLED-дисплей, 0,95" OLED, 0,99" OLED-дисплей.96-дюймовый OLED дисплей, 1,5" OLED дисплей, 2" OLED, 2,4" OLED, 2,7" OLED дисплей, 5,5" OLED дисплей, и индивидуальные дизайнерские решения.
| Продукт: | 2.42 дюймовый OLED | Решение: | Разрешение 128 x 64 точки |
|---|---|---|---|
| Тип стекла: | OLED (органический светоизлучающий диод) | Оптики: |
Все точки зрения (80/80/80/80) |
| Интерфейс: | I2C, SPI, 6800, 8080 Необязательно | Очертание: |
600,50 × 73,00 × 2,00 мм (включая поляризатор) |
| Активная зона: | 550,01 × 27,49 мм | Пиксельный пич: | 00,43 × 0,43 мм |
| Рабочая температура: | -40°C до +70°C | Температура хранения: | -40°C до +85°C |
| Номер пин-кода: | 24 штифта | Контроллер: | SSD1309 или эквивалентный |
| Режим управления: | 1/64 Рабочий цикл | Коннектор: | COG+FPC |
| Контрастный коэффициент: |
2000: 1 (Контраст в темной комнате) |
Соответствие: | Соответствует требованиям REACH & RoHS |
2.42 дюймовый PMOLED дисплей UG-2864ASWPG01 Модуль, SSD1309, интерфейс I2C/SPI 6800/8080
Рисунок
2.42 дюймовый PMOLED дисплей UG-2864ASWPG01 Модуль, SSD1309, интерфейс I2C/SPI 6800/8080

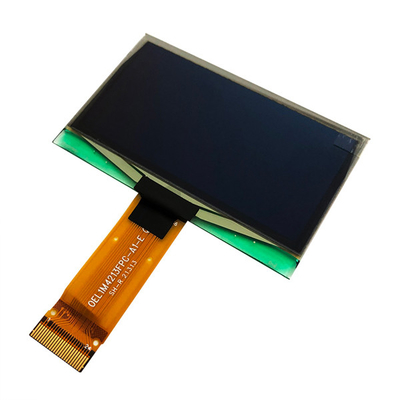

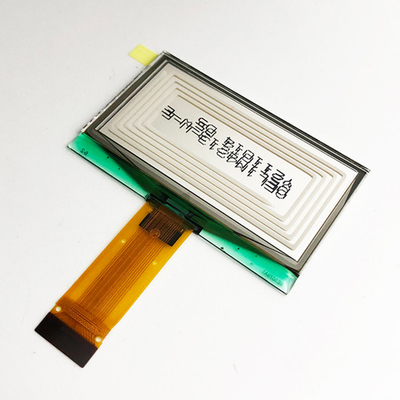

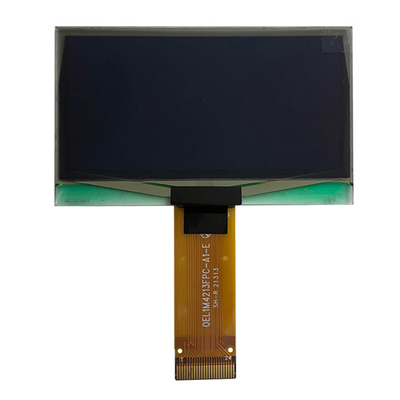

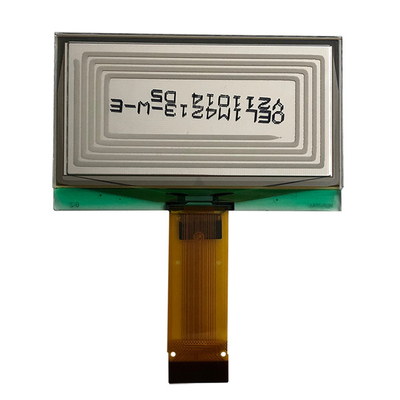

Изображение продукта
Функциональная спецификация
Команды:См. техническое руководство для SSD1309
Выключаем и включаем.
Чтобы защитить панель OEL и продлить срок службы панели, схема включения/выключения электричества на ИК водителя должна включать период задержки между источниками питания высокого напряжения и низкого напряжения во время включения/выключения.Это дает панели OEL достаточно времени для завершения действия зарядки и разрядки до/после операции.
Включаю.
1Включите VDD.
2. Отключить дисплей
3. Инициализация
4. Чистый экран
5Включите VCC.
6Задержка 100 мс.
(Когда VCC стабилен)
7. Отправить дисплей по команде
Выключить сеанс:
1. Отключить дисплей
2Выключите ВЦК.
3Задержка 100 мс.
(Когда VCC достигает 0 и панель полностью
выбросы)
4Выключить VDD.
Осторожность при хранении OLED-модуля
1При хранении OLED-модулей необходимо соблюдать следующие меры предосторожности.
Хранить их в герметизированном полиэтиленовом мешке с осушителем.
Не подвергайте их воздействию солнечного света или люминесцентного света, поддерживайте температуру от 0 до 35°C и относительную влажность от 40% до 60% RH.
Поверхность поляризатора не должна вступать в контакт с другими предметами (мы рекомендуем хранить их в антистатическом контейнере с электричеством, в котором они были отправлены).
2. Другие
i. Если OLED-модули работают длительное время, это приведет к снижению яркости. Не рекомендуется показывать одни и те же шаблоны отображения в течение длительного времени,В противном случае шаблоны отображения могут остаться на экране как призрачные изображения и это не восстанавливается.
ii. Минимизировать ухудшение производительности OLED-модулей в результате разрушения, вызванного статическим электричеством и т. д.;соблюдать осторожность, чтобы избежать задержания следующих разделов при обращении с модулями:.
- Обнаруженная область печатных плат.
- Удалённые электроды.
