Подробная информация о продукте:
|
| Продукт: | 1.54 дюймовый OLED SSD1309 | Резолюция: | Разрешение 128x64 пикселя |
|---|---|---|---|
| Режим отображения: | Пассивная матрица | Интерфейс: | 8-битный 68XX/80XX Параллельный, 4-проводной SPI, I2C |
| Отображение цвета: | Белый, желтый, голубой | Оптики: | Все углы наблюдения |
| Очертание Дим.: | 420,04 х 27,22 х 1,45 мм | Активная зона: | 350,052 × 17,516 (мм) |
| Пиксельный диапазон: | 0.274 × 0,274 (мм) | рабочая температура: | -40°C к +70°C |
| Температура хранения.: | -40°C до +85°C | Дисплей: | SSD1309 |
| Напряжение питания: | 1.65 - 3.3В | Пин-номер: | 24 штифта |
| Тип IC-пакета: | COG | Тип подключения модуля: | ZIF |
| Обязанность: | 1/64 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | Оледовый монохромный дисплей,1.54 дюймовый OLED дисплейный модуль |
||
1.54 дюймовый OLED UG-2864KSWMG01 Контроллер SSD1309 Пассивный матричный монохромный 128 x 64 ZIF FPC Параллельный, 4-проводной SPI, интерфейс I2C
Описание продукта
Органический светоизлучающий диод (OLED) - это технология нового поколения, более яркие и ясные изображения с более гибкой скоростью отклика.UG-2864KSWMG01 OLДисплей ED состоит из 128 x 64 точек индивидуального моноцвета. Этот OLED-модуль легкий, маломощный и небольшой, есть различные интерфейсы по умолчанию; это SPI, Parallel и I2C интерфейс.
Размер активной области 1,54 ′′ по диагонали с размером модуля420,04 х 27,22 х 1,45 мм, размер активной площади350,052 × 17,516 мм.Этот 1,54-дюймовый OLED-дисплей имеет встроенный IC SSD1309 и имеет высокое контрастное соотношение 20 000: 1.Это отлично подходит для таких приложений как медицинское устройство,Система POS, белые товары, домашние приложения, промышленные инструменты, автоматизация, аудио/визуальные системы отображения, приборы для личной гигиены, бытовые товары, автомобильные дисплеи,Динамические информационные дисплеи и т.д..
| Продукт: | 1.54 дюймовый OLED SSD1309 | Решение: | Разрешение 128x64 пикселя |
|---|---|---|---|
| Режим отображения: | Пассивная матрица | Интерфейс: | 8-битный 68XX/80XX Параллельный, 4-проводной SPI, I2C |
| Цвет отображения: | Белый, желтый, синий | Оптики: | Все точки зрения |
| Очертание: | 420,04 х 27,22 х 1,45 мм | Активная зона: | 350,052 × 17,516 (мм) |
| Пиксельный пич: | 0.274 × 0,274 (мм) | Рабочая температура: | -40°C до +70°C |
| Температура хранения: | -40°C до +85°C | Управляющий блок: | SSD1309 |
| Напряжение питания: | 1.65 - 3.3В | Номер пин-кода: | 24 штифта |
| Тип упаковки IC: | Относительная стоимость | Тип соединителя модуля: | ZIF |
| Должность: | 1/64 | Соответствие: | Соответствует требованиям REACH & RoHS |

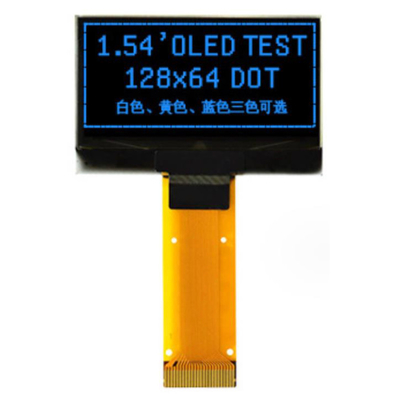

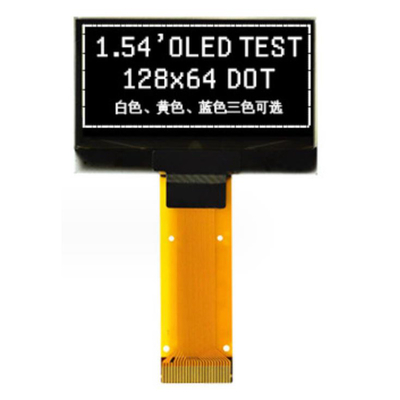

1.54 дюймовый OLED UG-2864KSWMG01 Контроллер SSD1309 Пассивный матричный монохром 128 x 64 ZIF FPC Параллельный, 4-проводной SPI, I2C Интерфейс Рисунок

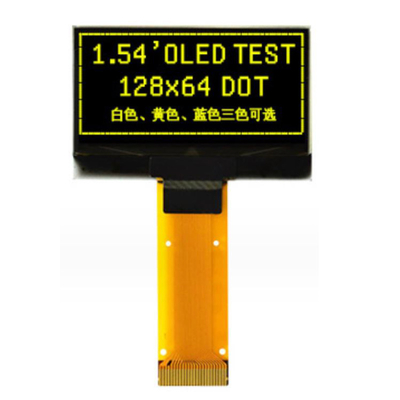

1.54 дюймовый OLED UG-2864KSWMG01 Контроллер SSD1309 Пассивный матричный монохромный 128 x 64 ZIF FPC Параллельный, 4-проводной SPI, интерфейс I2C Изображение продукта
Функциональная спецификация
Команды:См. техническое руководство для SSD1309
Выключаем и включаем.
Чтобы защитить панель OEL и продлить срок службы панели, схема включения/выключения питания на ИК водителя должна включать период задержки между источниками питания высокого напряжения и низкого напряжения во время включения/выключения.Это дает панели OEL достаточно времени для завершения действия зарядки и разрядки до/после операции.
Включаю.
1Включите VDD.
2. Отключить дисплей
3. Инициализация
4. Чистый экран
5Включите VCC.
6Задержка 100 мс.
(Когда VCC стабилен)
7. Отправить дисплей по команде
Выключить сеанс:
1. Отключить дисплей
2Выключите ВЦК.
3Задержка 100 мс.
(Когда VCC достигает 0 и панель полностью
выбросы)
4Выключить VDD.
Осторожность при хранении OLED-модуля
1При хранении OLED-модулей необходимо соблюдать следующие меры предосторожности.
Хранить их в герметизированном полиэтиленовом мешке с осушителем.
Не подвергайте их воздействию солнечного света или люминесцентного света, поддерживайте температуру от 0 до 35°C и относительную влажность от 40% до 60% RH.
Поверхность поляризатора не должна вступать в контакт с другими предметами (мы рекомендуем хранить их в антистатическом контейнере с электричеством, в котором они были отправлены).
2. Другие
i. Если OLED-модули работают длительное время, это приведет к снижению яркости. Не рекомендуется показывать одни и те же шаблоны отображения в течение длительного времени,В противном случае шаблоны отображения могут остаться на экране как призрачные изображения и это не восстанавливается.
ii. Минимизировать ухудшение производительности OLED-модулей в результате разрушения, вызванного статическим электричеством и т. д.;соблюдать осторожность, чтобы избежать задержания следующих разделов при обращении с модулями:.
- Обнаруженная область печатных плат.
- Удалённые электроды.
