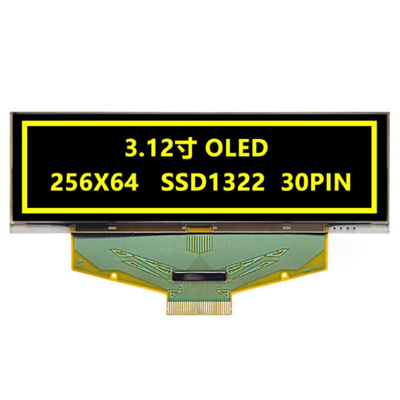

UG-5664ASWEF01 3.12" 256*64 точечный OLED дисплейный модуль с интерфейсом SPI/Паралельный/I2C

UG-5664ASWEF013.12" 256*64 точек OLED дисплейный модуль с интерфейсом SPI/Паралельный/I2CОписание отображения

Органические светоизлучающие диоды (OLED) - это технология следующего поколения, которая позволяет получать более яркие, более четкие изображения и более гибкие реакции.12-дюймовый модель UG-5664ASWEF01 OLED дисплей изготовлен из 256 x 64 точек индивидуального rmonochromeЭтот OLED-модуль легкий, с низким расходом энергии, небольшого размера, и имеет различные варианты интерфейса; Это по умолчанию SPI, параллельный и I2C интерфейс.

Размеры активной области диагональю 3,12 дюйма, размеры модуля 88.00 (W) x 27.80 (H) мм, а размеры активной области 76.78 (W) x 19.18 (H) мм.12-дюймовый OLED-дисплей имеет встроенный IC SSD1322 и высокое контрастное соотношение 20,000:1. Диапазон напряжения логического питания составляет 2,4V-2,6V, с типичным значением 2,5V. Он идеально подходит для применения в медицинском оборудовании, POS-системах, белых товарах, домашних приложениях,промышленные инструменты, автоматизация, аудиовизуальные системы отображения, приборы для личной гигиены, предметы домашнего обихода, автомобильные дисплеи, динамические информационные дисплеи и многое другое.

Особенности

Этот 3,12-дюймовый OLED-дисплей имеет более быстрое время отклика "10 микросекунд при +25 °C".

Этот 3,12-дюймовый OLED продукт 256x64 имеет бесконечный угол обзора "до 175 градусов".
Этот 3,12-дюймовый параллельный, SPI OLED продукт имеет очень тонкую толщину.

Этот 3,12-дюймовый белый / желтый OLED-продукт не нуждается в подсветке при отображении, и он самоосвещается.
Этот 3,12-дюймовый моно OLED продукт имеет высокую яркость и этот продукт имеет контрастное соотношение до 2000:1.
Этот 3,12 OLED 256x64 продукт имеет сверхширокий диапазон температуры работы "-40 °C ~ 85 °C".
Этот SPI 3,12 дюймовый OLED продукт имеет более низкое потребление энергии - снижение выбросов CO2.

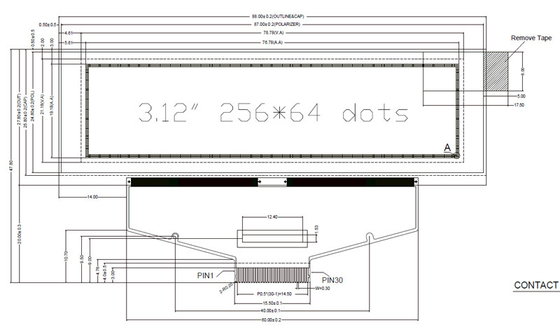

UG-5664ASWEF01 3.12" дюйм 256x64 пикселей Разрешение COF OLED дисплей с SSD1322 Параллельный SPI IIинтерфейс Рисунок

Характеристики постоянного тока

Если не указано иное, напряжение, относящееся к VSS; VDD = 2,5V, VCI = 2,8V, VCC = 12,0V, IREF = 10uA,

(Ta = 22±3°C, 60±10% RH)

Характеристики переменного тока

Условия:Напряжение, относящееся к VSS, VDD = 2,4-2,6VVCI = 2,4-3,5V, TA = 25C

Примечание:

(1) FOSC означает частотное значение внутреннего осциллятора, и значение измеряется, когда команда B3h A[7:4] в значениях по умолчанию.

(2) D: соотношение деления (по умолчанию = 2). K: количество дисплейных часов на период строки (по умолчанию = 138)

Для подробного описания, пожалуйста, обратитесь к (Set Display Clock Divide Ratio/Oscillator Frequency, B3h)

Электрооптические характеристики

Все приведенные ниже данные основаны на условиях (Ta = 22±3°C,60±10%RH).

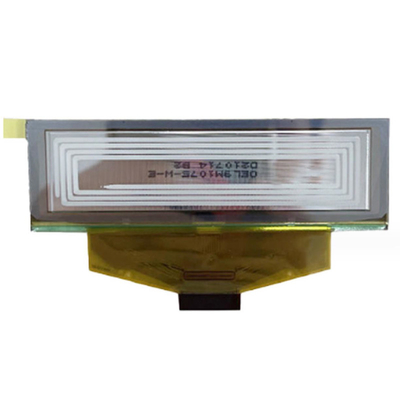

UG-5664ASWEF01 3.12" дюйм 256x64 пикселей Разрешение COF OLED дисплей с SSD1322 Параллельный SPI IIинтерфейс изображение продукта

SAEF Technology является профессиональным поставщиком OLED-модулей

Мы предоставляем широкий спектр стандартных пассивных матричных OLED (PMOLED) / OLED точечных матричных дисплеев и пользовательских модулей OLED, графических OLED дисплеев и OLED панелей.Механическая структура включает в себя Chip on Board (COB), Chip on Glass (COG) и TAB (Tape Automated Bonded). Клиенты могут легко обновить приложения с STN LCD на OLED-дисплеи.:

· Более быстрое время ответа при +25 °C 10 μsec.

· Неограниченный угол просмотра ≈ до 175 градусов

· Тонкий ∙ Не требуется подсветка, самоизлучающийся

· Высокая яркость

· Высокое соотношение контрастности0001 ¢

· Широкая рабочая температура -40 °C -80 °C

· Снижение энергопотребления

Графические OLED-дисплеи SAEF Technology доступны в трех механических структурах, включая технологию COB, COG и TAB с пассивной матрицей.Доступное графическое монохромное разрешение OLED в графическом дисплее OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 графический OLED, 200x16 графический OLED, OLED 128x32, OLED дисплей 128x64, OLED 128x128, и 256x64 OLED дисплей.Графические OLED-дисплеи в ассортименте SAEF имеют встроенные контроллеры и интерфейсы, включающие параллельныеЭти OLED-модули имеют напряжение 3V или 5V в зависимости от разрешения / цвета.

SAEF предлагает широкий ассортимент OLED-дисплеев в размерах от 0,42 "до 5,5" OLED, таких как 0,42 "микро OLED-дисплей, 0,49" OLED-дисплей, 0,5 "OLED-дисплей, 0,54" OLED-дисплей, 0,66 "мини OLED-дисплей,0,69" OLED, 0,77" OLED дисплей, 0,87" OLED дисплей модуль0,91" OLED дисплей, 0,95" OLED, 0,96" OLED дисплей, 1,5" OLED дисплей, 2" OLED, 2,4" OLED, 2,7" OLED дисплей, 3,12" OLED дисплей, 5.5-дюймовый OLED-дисплей, и индивидуальные дизайнерские решения.
