Подробная информация о продукте:
|
| Продукт: | 3.12 дюймовый пассивный OLED | Резолюция: | Разрешение 256x64 пикселей |
|---|---|---|---|
| Режим отображения: | Пассивная матрица | Интерфейс: | Параллельный, SPI необязательно |
| Отображение цвета: | Белый, желтый | Оптики: | Все углы наблюдения |
| Очертание Дим.: | 88,00 (w) x27.80 (h) | Активная зона: | 76,78 (w) x 19,18 (h) |
| Пиксельный диапазон: | 00,30 (W) x 0,30 (H) | рабочая температура: | -40°C до +80°C |
| Температура хранения.: | -40°C до +85°C | Дисплей: | SSD1322 |
| Напряжение питания: | 2.4 - 3,5 В | Пин-номер: | 30 штифтов |
| Соответствие: | Соответствует требованиям REACH & RoHS | Тип IC-пакета: | КОФ |
| Тип подключения модуля: | ZIF | Обязанность: | 1/64 |
| Выделить: | Модуль дисплея OLED 256*64 точек,Модуль внутреннего OLED-дисплея,3.12 OLED дисплейный модуль |
||
3.12 дюймовый OLED дисплейный модуль, 3.12 " 256 * 64 точки OLED дисплейный модуль Введение
Органический светоизлучающий диод (OLED) - это технология нового поколения, более яркие и ясные изображения с более гибкой скоростью отклика.SFOS312YZ-7091AN OLED дисплей изготовлен из 256 x 64 точек индивидуального моно цветаЭтот OLED-модуль является легким, маломощным и небольшим, есть различные интерфейсы по умолчанию; это SPI, Parallel и I2C интерфейс.
Размер активной области 3,12 ̊ по диагонали с размерами модуля 88,00 (W) x 27,80 (H) мм, размеры активной области 76,78 (W) x 19,18 (H) мм.12-дюймовый OLED дисплей имеет встроенный IC SSD1322 и имеет высокое соотношение контрастности 20,000: 1. логическое напряжение питания варьируется от 2.4V-2.6V, типичное значение составляет 2.5V. Это отлично подходит для применения, таких как медицинское устройство, POS система, белый товар, домашние приложения,промышленный инструмент, автоматизация, аудио/визуальные системы отображения, приборы для личной гигиены, предметы домашнего обихода, автомобильные дисплеи, динамические информационные дисплеи и т.д.
Особенности
| Продукт: | 3.12 дюймовый пассивный OLED | Решение: | Разрешение 256x64 пикселей |
|---|---|---|---|
| Режим отображения: | Пассивная матрица | Интерфейс: | Параллельный SPI необязателен |
| Цвет отображения: | Белый, желтый | Оптики: | Все точки зрения |
| Очертание: | 88.00 (W) X27.80 (H) | Активная зона: | 76.78 (W) X 19.18 (H) |
| Пиксельный пич: | 00,30 (W) х 0,30 (H) | Рабочая температура: | -40°C до +80°C |
| Температура хранения: | -40°C до +85°C | Управляющий блок: | SSD1322 |
| Напряжение питания: | 2.4 - 3,5 В | Номер пин-кода: | 30 штифтов |
| Соответствие: | Соответствует требованиям REACH & RoHS | Тип упаковки IC: | COF |
| Тип соединителя модуля: | ZIF | Должность: | 1/64 |

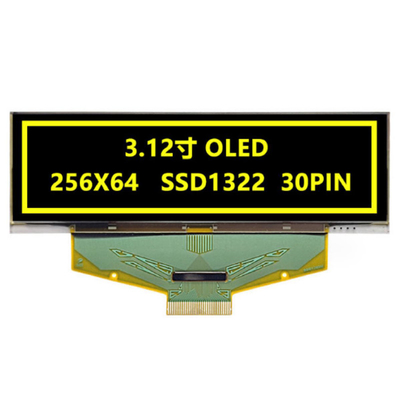

3.12" дюйм 256x64 пикселей COF OLED Дисплей Рисунок
Абсолютные максимальные рейтинги
| Параметр | Символ | Минуты | Макс | Единица |
|
Напряжение питания |
VDD | -Нет.5 | 2.75 | V |
| ВКК | -Нет.5 | 21 | V | |
| VDDIO | -Нет.5 | ВКИ | V | |
| ВКИ | -Нет.3 | 4 | V | |
| Операционная температура | TOP | -40 | 85 | .C |
| Температура хранения | TSTG | -65 | 150 | .C |
| Продолжительность жизни (100 cd/m2) | 20,000 | - | час | |
| Продолжительность жизни (90 cd/m2) | 25,000 | - | час | |
| Продолжительность жизни (80 cd/m2) | 30,000 | - | час |
Характеристики оптики
|
|
Символ | Условия | Минуты | Тип | Макс | Единица |
|
Яркость (VCC поставляется извне) |
Лбр |
Примечание 5 |
60 |
80 |
- |
cd/m2 |
| C.I.E. (Белый) | (x) (y) | В 1931 году | 0.250.27 | 0.290.31 | 0.330.35 | |
| Контраст в темной комнате | КР | - | 2000:1 | - | |
|
| Угол обзора | 160 | - | - | степень |
Характеристики постоянного тока
|
|
Символ | Условия | Минуты | Тип | Макс |
Единица |
| Напряжение логического питания | VDD | 2.4 | 2.5 | 2.6 | V | |
| Напряжение питания для работы | ВКИ | 2.4 | 2.8 | 3.5 | V | |
| Силовое питание для пинов В/В | VDDIO | 1.65 | ВКИ | V | ||
|
Рабочее напряжение для OLED |
ВКК |
Примечание 5 |
11.5 |
12 |
12.5 |
V |
|
Вклад высокого уровня |
ВИЧ |
IOUT = 100μA, 3,3 МГц |
0.8×VDDIO |
- |
VDDIO |
V |
| Ввод низкого уровня | VIL | IOUT = 100μA, 3,3 МГц | 0 | - | 0.2×VDDIO | V |
| Высокий уровень выпуска | VOH | IOUT = 100μA, 3,3 МГц | 0.9×VDDIO | - | VDDIO | V |
| Выпуск низкого уровня | VOL | IOUT = 100μA, 3,3 МГц | 0 | - | 0.1×VDDIO | V |
| Рабочий ток для VCI | ICI | - | 95 | 120 | μA | |
| Рабочий ток для VCC | МКК |
Примечание 6 |
- |
34.5 |
40 |
mA |
| Текущий режим покоя для VDD | ИДД, СНИМ | Примечание 8 | - | 1 | 10 | μA |
| Текущий режим покоя для VDDIO | ИДДИО, спи. | Примечание 8 | 1 | 10 | ||
|
Текущий режим покоя для VCI |
ICI, СНЕМЬ | Примечание 8 | - | 2 | 50 |
μA |

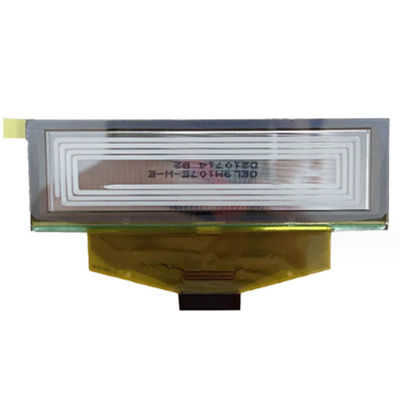

3.12" дюйм 256x64 пикселей COF OLED дисплей Изображение продукта
