Подробная информация о продукте:
|
| Продукт: | Круговое TFT LCD 4 дюйма | Интерфейс: | MIPI (ориентированное на заказчика) |
|---|---|---|---|
| Экран касания: | с CTP опционным | Осматривая направление: | IPS (80/80/80/80) |
| Секретный номер: | 30 штырей | Размер модуля: | 105.3x109.61x2.3 mm |
| Активная область: | диаметр 101,92 mm | Поверхностная яркость: | 500-1000 cd/m2 (nits) |
| Работая Temp.: | -30℃ к +85℃ | Продолжительность жизни СИД: | 40 000 часов |
| Выделить: | точка 720x720 вокруг дисплея LCD,Дисплей Lcd круга TFT,MIPI взаимодействуют круговой дисплей LCD |
||
4 дюйма вокруг TFT LCD, кругового TFT LCD 4" характер продукции
Техник SF-TO400XC-8996A-N Saef автомобильный дисплей ранга TFT LCD широко использовал для приборной панели автомобиля. свой раскосный размер 4 дюйма с пикселами разрешения 720x720 дисплея. Оно интерфейс supportsMIPI, и ряд подачи напряжения (Vdd) от 2.6V к 3.6V, типичному 2.8V.
Модуль SF-TO400XC-8996A-N TFT LCD круговой режим с яркостью 500-1000 nits (типичное значение). Модуль также доступен для PCAP (запроектированного емкостного экрана касания) опционного. Он может работать на температурах от -30℃ к +85℃;
| Деталь общей информации | Содержание |
| Размер дисплея LCD (диагональ) | 4 дюйма вокруг TFT |
| Структура модуля | Дисплей TFT |
| Тип дисплея LCD | TFT/TRANSMISSIVE |
| Режим работы монитора LCD | Нормально черный |
| Порекомендованное осматривая направление | IPS все углы наблюдения |
| Размер модуля (W×H×T) | 105.3x109.61x2.3 mm |
| Активная область (W×H) | диаметр 101,92 mm |
| Количество пикселов (разрешение) | Пиксел 720RGB×720 |
| Тип интерфейса модуля | Интерфейс MIPI |
| Работая Temp. | -30℃ к +85℃ |
| Поверхностная яркость | 1000 cd/m2 |
| Номера цвета | 16.7M |
| Осветите тип контржурным светом | Белое СИД |
Определение Pin
Pin1, СИД A АНОД СИД
Pin2, СИД K1 КАТОД СИД
Pin3, СИД K2 КАТОД СИД
Pin4, VCI Электропитание
Pin5, IOVCC Электропитание
Pin6, ВОЗВРАТ Сигнал возврата, активный низкий уровень
Pin7, TE Срывая влияние
Pin8, PWM LCD освещает контроль контржурным светом PWM
Pin9, GND Земля
Pin10, D0P Пары данным по MIPI DSI дифференциальные (майна 0 данных)
Pin11, D0N Пары данным по MIPI DSI дифференциальные (майна 0 данных)
Pin12, GND Земля
Pin13, D1P Пары данным по MIPI DSI дифференциальные (майна данных 1)
Pin14, D1N Пары данным по MIPI DSI дифференциальные (майна данных 1)
Pin15, GND Земля
Pin16, CLKP Пары дифференциальных часов MIPI DSI
Pin17, CLKN Пары дифференциальных часов MIPI DSI
Pin18, GND Земля
Pin19, D2P Пары данным по MIPI DSI дифференциальные (майна данных 2)
Pin20, D2N Пары данным по MIPI DSI дифференциальные (майна данных 2)
Pin21, GND Земля
Pin22, D3P Пары данным по MIPI DSI дифференциальные (майна данных 3)
Pin23, D3N Пары данным по MIPI DSI дифференциальные (майна данных 3)
Pin24, GND Земля
Pin25, TP_INT Прерывание касания
Pin26, TP_SDA Сигнал данным по касания IIC
Pin27, TP_SCL Сигнал часов касания IIC
Pin28, TP_RESET Сигнал возврата касания
Pin29, TP_VCI Электропитание касания
Pin30, TP_IOVCC Используйте 1.8V или 3.3V, оно должен быть таким же с напряжением тока I/O касания IIC потребителя
4 дюйма вокруг TFT LCD, кругового TFT LCD 4" чертеж продукта

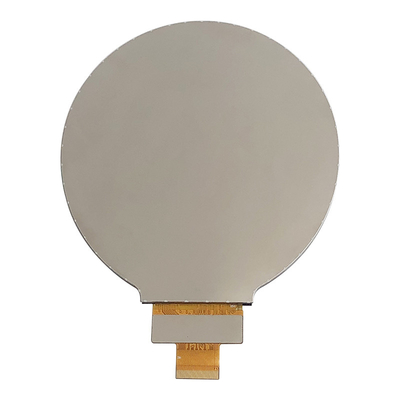

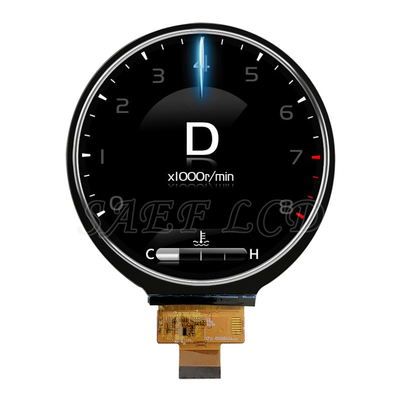

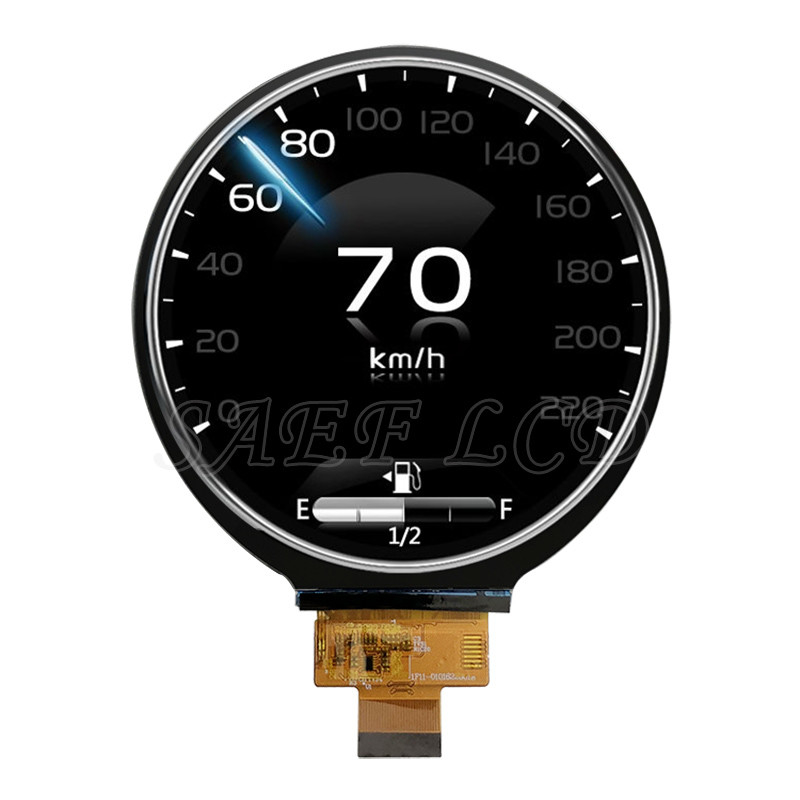

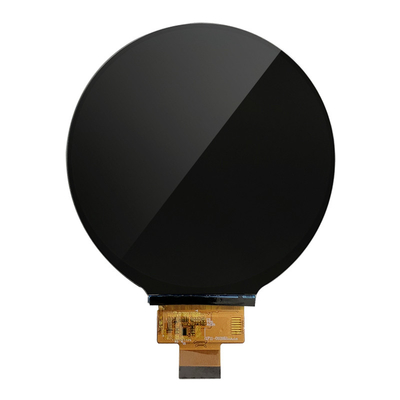

4 дюйма вокруг TFT LCD, кругового TFT LCD 4" изображение продукта
