Подробная информация о продукте:
|
| ключевые слова: | Тип дюйм RGB Адвокатуры LCD 3,9 | Экран касания: | с сенсорной панелью CTP емкостной |
|---|---|---|---|
| Разрешение: | 480x128 | Интерфейс: | RGB |
| Поверхностная яркость: | 500 cd/m2 (nits) | штыри: | 40 штырей |
| Осматривая направление: | 12:00 | Соединение: | ZIF/затыкать тип соединителя |
| Продолжительность жизни СИД: | 40 000 часов | Соответствие: | ДОСТИГАЕМОСТЬ & RoHS уступчивые |
| Выделить: | Тип модуль Адвокатуры TFT LCD,3,9 модуль дюйма TFT LCD |
||
Дисплей дюйма 480*128 TFT ландшафта 3,9, TFT LCD RGB 3,9 дюйма
Характеристики продукта:
1. Модуль SF-TO390YH-8960A-CT TFT LCD 3,9 тип модуль бара полного цвета дюйма раскосных 480xRGBx128 TFT.
2. Этот модуль поддерживает биты RGB 24 взаимодействует. он имеет размер модуля 105.5x40.64x5.28 mm и размер активной области 95.04x25.34 mm;
3. SF-TO390YH-8960A-CT интегрировано с регулятором ST7282A на модуле, и своими рядами подачи напряжения логики от 2.6V к 3.3V. Модуль с (nits) поверхностной яркостью 500cd/m2, этот модуль дисплея LCD может работать на температурах from-20℃ к +70℃.
4. Это 3,9" TFT LCD может быть нестандартной конструкцией с сопротивляющимся экраном касания и емкостным экраном касания.
| Деталь общей информации | Содержание |
| Размер дисплея LCD (диагональ) | 3,9 дюйма TN |
| Структура модуля | Дисплей TFT + PCAP |
| Тип дисплея LCD | TFT/TRANSMISSIVE |
| Режим работы монитора LCD | Нормально черный |
| Порекомендованное осматривая направление | 12 часа |
| Размер модуля (W×H×T) | 105.5x40.64x5.28 mm |
| Активная область (W×H) | 95.04×25.34 mm |
| Количество пикселов (разрешение) | Пиксел 480RGB×128 |
| Тангаж пиксела (W×H) | 0.135×0.135 mm |
| Тип интерфейса модуля | 24 интерфейса RGB бита |
| Водитель IC | ST7282A |
| Номера цвета | 16.7M |
| Осветите тип контржурным светом | Белое СИД |
Преимущества продукта:
коэффициент сжатия основного направления 1.The панели TFT LCD в рынке 4:3 или 16: 9. Но для некоторых применений, тип форма бара индикаторной панели был бы лучше чем настоящее 4:3 или 16:9 основного направления показать необходимую информацию.
тип TFT Адвокатуры размеров предложения 2.We различный (протягиванный дисплей LCD Адвокатуры) включая размеры 3,9 дюймов, 4,6 дюймов и 5,2 дюймов. Соотвествовать клиентов особенно для промышленных применений.
3.We начинают более производное решение от этих тип TFT Адвокатуры как ниже: 1 - с отверстием винта на варианте версии рамки. 2 - с емкостной сенсорной панелью или сопротивляющимся вариантом сенсорной панели. 3 - вариант версии высокой яркости.
4. превосходное представление дисплея цвета предпосылки, яркости, угла наблюдения, и интенсивности, etc.
5. Широкая температура верхней части ℃ -20 к +70℃ и высококачественного уровня для промышленных применений.
6. Решение цены конкурсное с хорошим качеством среди таких же видов в индустрии LCD.
7. Легкий для установки и легкий для поддержания.
Применения:
Этот модуль LCD можно использовать во врезанных системах, промышленном приборе, безопасности и ручном оборудовании которые требуют дисплея в высококачественном и красочном изображении. Тип дисплеи Адвокатуры SAEF TFT-LCD идеален для промышленного оборудования, автомобильного применения, системы сервера, системы POS, динамических информационных дисплеев и дисплей рекламировать.
Дисплей дюйма 480*128 TFT ландшафта 3,9, TFT LCD RGB чертеж продукта 3,9 дюймов

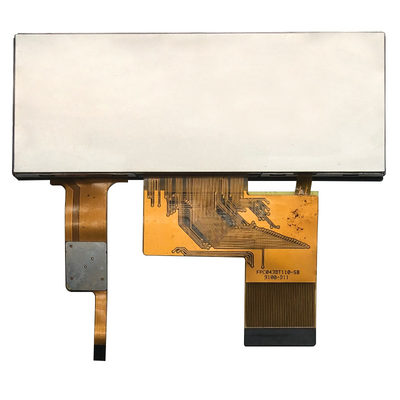

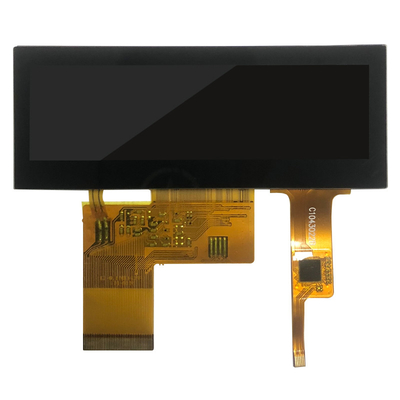

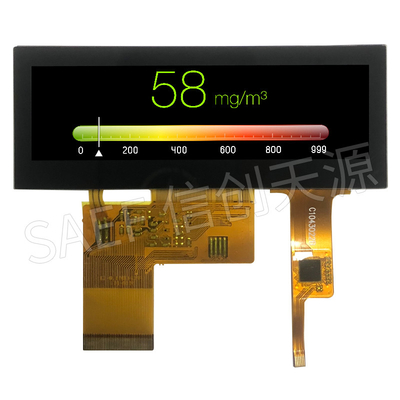

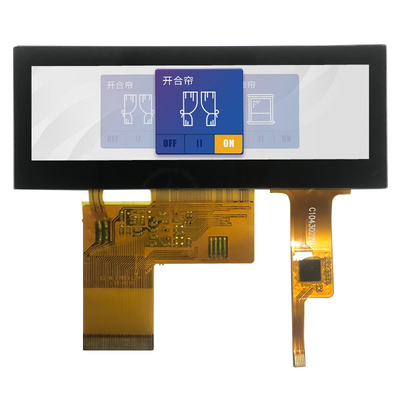

Дисплей дюйма 480*128 TFT ландшафта 3,9, TFT LCD RGB изображение продукта 3,9 дюймов
Терминалы вход-выхода
Pin1, VBL- Осветите катод контржурным светом СИД
Pin2, VBL+ Осветите анод контржурным светом СИД.
Pin3, GND Земля системы
Pin4, VCC Электропитание для деятельности логики
Pin5~12, R0~R7 Шина данных
Pin13~20, G0~G7 Шина данных
Pin21~28, B0~B7 Шина данных
Pin29, GND Земля системы
Pin30, CLK Сигнал часов пиксела
Pin31, DISP Покажите включено-выключено контроль
Pin32, HSYNC Сигнал строчной синхронизации
Pin33, VSYNC Сигнал вертикальной синхронизации
Pin34, ВЕРТЕП Данные включают примечание: внутренний вытягиванный слабый низкий уровень
Pin35, NC Отсутствие соединения
Pin36, GND Земля системы
Pin37, XR (NC) Сигнал правильной стороны TP
Pin38, YD (NC) Вниз с бортового сигнала TP
Pin39, XL (NC) Левый бортовой сигнал TP
Pin40, YU (NC) Вверх по бортовому сигналу TP
