Подробная информация о продукте:
|
| Продукт: | 5 дюймовый IPS TFT LCD | Резолюция: | 720x1280 точек |
|---|---|---|---|
| Интерфейс: | MIPI (настраиваемая) | Сенсорный экран: | PCAP Факультативно |
| Направление просмотра: | IPS Все углы обзора ((85/85/85/85) | Структура PCAP: | ГФФ |
| Регулятор LCD: | ILI9881C | Контроллер CTP: | GT911 |
| Размер защитного прозрачного стекла: | Настраиваемый | Пин-номер: | 25 штифтов |
| Соединение: | Стыковочные устройства FPC (настраиваются) | Поверхностная яркость: | 300 cd/m2 ((nits) |
| Срок службы светодиодов: | 40,000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 720x1280 5 модуль дюйма TFT LCD,Модуль дюйма TFT LCD ILI9881C 5,Tft MIPI показывает 5 дюймов |
||
5 дюймовый TFT LCD портрет HD 720x1280 точек ILI9881C MIPI интерфейс IPS Свободные углы просмотра с пользовательским CTP
5 дюймовый TFT LCD с CTP, HD 720x1280 TFT PCAP дисплей
Saef Technology SF-TC500I-8725B-CT представляет собой диагональный 5 ′′ TFT LCD модуль с разрешением 720x1280 пикселей. Этот модуль встроен с IC ILI9881C;Он включает в себя функции контроллера и управляющего IC., поддерживает интерфейс MIPI, а напряжение питания (Vdd) колеблется от 2,6V до 3,3V. Типичное значение 2,8V. Направление просмотра этого модуля является свободным углом просмотра типа IPS ((85/85/85/85).
SF-TC500I-8725B-CT TFT LCD-модуль является портретным режимом с яркостью 300 нит. Модуль также доступен для нового дизайна резистивного сенсорного экрана и проекционного емкостного сенсорного экрана.Он может работать при температуре от -20°C до +70°C; его температура хранения колеблется от -30°C до +80°C. Этот 5-дюймовый модуль TFT LCD широко используется в промышленных устройствах, сканерах, домашней автоматике, системах контроля доступа, мониторинговом оборудовании, анализаторах,система безопасности, системы орошения садов и т.д.
Преимущества продукта
| Продукт: | 5 дюймовый IPS TFT LCD | Решение: | 720х1280 точек |
|---|---|---|---|
| Интерфейс: | MIPI (настраиваемая) | Прикосновение к экрану | PCAP Факультативно |
| Направление просмотра: | IPS Все углы обзора ((85/85/85/85) | Структура PCAP: | ГФФ |
| Контроллер LCD: | ILI9881C | Контроллер CTP: | GT911 |
| Размер стекла крышки: | Настраиваемый | Номер пин-кода: | 25 штифтов |
| Подключение: | Стыковочные устройства FPC (настраиваются) | Светимость поверхности: | 300 Cd/m2 ((нитов) |
| Продолжительность жизни светодиода: | 40000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
Определение фиксатора
Пин 1, LEDA LED анод
Pin2, LEDK LED катод
Пин 3, ВСК питание 2,8 В
Pin4, IOVCC питание 1.8V/2.8V напряжение
Пин 5, ГНД, электростанция.
Pin6, CLKP DSI-CLK+ часовые сигналы
Pin7, CLKN DSI-CLK-сигналы часовой
Пин 8, ГНД, электростанция.
Pin9, D0N DSI-D0- сигналы данных
Пин10, D0P DSI-D0+ сигналы данных
Пин-11, ГНД Сила Земля
Сигналы данных Pin12, D1N DSI-D1
Сигналы данных Pin13, D1P DSI-D1+
Пин-14, ГНД Силовая линия.
Сигналы данных PIN15, D2N NC DSI-D2
Сигналы данных PIN16, D2P NC DSI-D2+
Пин 17, ГНД Силовая линия.
Сигналы данных PIN18, D3N NC DSI-D2
Сигналы данных Pin19, D3P NC DSI-D2+
Пин-20, ГНД, электростанция.
Pin21, TE питание 2,8В
Pin22, LCD_ID LCD_ID
Pin23, RESET Регистрируйте выбор пин
Пин-24, ГНД Силовая линия.
Pin25, GND Power Ground. Я не знаю.
5 дюймовый TFT LCD с CTP, HD 720x1280 TFT PCAP Дисплейный рисунок

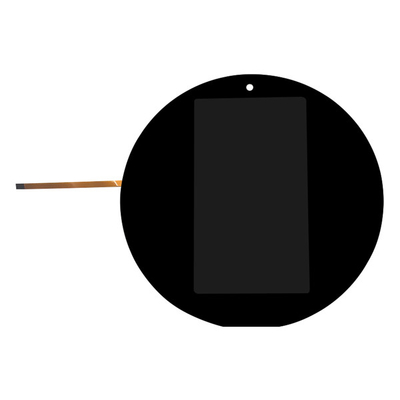

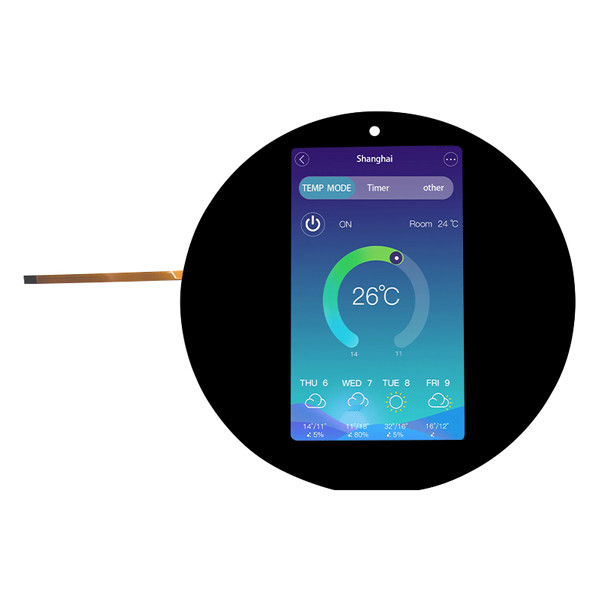

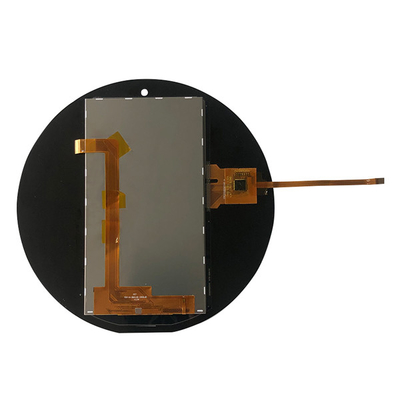

5 дюймовый TFT LCD с CTP, HD 720x1280 TFT PCAP Display Реальное изображение продукта
Ключевое слово поиска: tft 5, tft 5", 5 tft lcd, 5 "tft lcd, 5" tft lcd, tft lcd 5, 5 tft display, 5" tft display, 5" tft display, tft display 5, tft display 5", 5" tft screen, 5" tft screen,5-дюймовый TFT экранTFT экран 5, TFT экран 5 дюймов, TFT экран 5", 5 дюймов TFT, 5 дюймов TFT LCD, 5 дюймов TFT LCD экран, 5 дюймов TFT экран, 5 дюймов TFT экран, 5 ′′ TFT экран, 5 ′′ TFT экран, 5 ′′ TFT экран, HD 5 дюймов LCD, ILI9881 LCD,720x1280 LCD.
