Подробная информация о продукте:
|
| Продукт: | 4 дюймовый IPS TFT LCD | Резолюция: | 540x1080 пикселей |
|---|---|---|---|
| Направление просмотра: | IPS Все углы зрения | Сенсорный экран: | без, резистивный и PCAP необязательно |
| Объектив крышки: | Можно настроить | Поверхностная яркость: | 350 cd/m2 (настраивается) |
| Интерфейс: | MIPI (настраиваемая) | Пин-номер: | 30 штифтов |
| Соединение: | Тип соединителя (настраиваемый) | Управляющий модуль: | ST7703 |
| Операционная температура.: | -20°C до +70°C | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 4 дюйма IPS TFT LCD,540x1080 IPS TFT LCD,30 дюйм TFT LCD Pin 4 |
||
4 дюйма 540х1080 высокий PPIIPSTFT LCD ST7703S MIPI интерфейс Введение продукта
SAEF TECHNOLOGY SF-TO400AS-8986A-N представляет собой 4-дюймовый полный TFT-LCD дисплей с 540 (RGB) X 1080 точками (540 горизонтальных на 1080 вертикальных пикселей массива).Напряжение питания (VCC) приводной LCD панели составляет от 2.4V до 3.3V, типичное напряжение составляет 2.8V. и поддерживает интерфейс MIPI. Он может использоваться в встроенных системах, автоматизации, GPS, медицинском оборудовании, промышленном устройстве, умном доме,Оборудование для безопасности, требующее высококачественного и красочного изображения с TFT-дисплеем.
SF-TO400AS-8986A-N является IPS-LCD типа (IPS означает In-plane Switching) TFT с яркостью 350 cd / m2 (типичное значение). яркость может быть настроена достигнуть 1000 нит. пожалуйста, свяжитесь с нашими продавцами для получения дополнительной информации.Он может работать при температуре от -20°C до +70°C; температура хранения колеблется от -30°C до +80°C.
Характеристики продукта
| Продукт: | 4 дюйма IPS TFT LCD | Решение: | 540x1080 пикселей |
|---|---|---|---|
| Направление просмотра: | IPS Все углы зрения | Прикосновение к экрану | Без резистива и PCAP необязательно |
| Линза крышки: | Можно настроить | Светимость поверхности: | 350 Cd/m2 (настраивается) |
| Интерфейс: | MIPI (настраиваемая) | Номер пин-кода: | 30 штифтов |
| Подключение: | Тип соединителя (настраиваемый) | Управляющий блок: | ST7703 |
| Рабочая температура: | -20°C до +70°C | Соответствие: | Соответствует требованиям REACH & RoHS |
Почему выбрать нас?
1Мы предоставляем решения для LCD дисплеев.
Имеет ли ваш продукт специальные требования к применению, электрические спецификации, оптические спецификации, сенсорные функции или механические габариты, которые требуют индивидуальных дисплеев?SAEF может соответствовать вашим требованиям к LCD.
2. Общие решения для сенсорного экрана и дисплея
Вы беспокоитесь о сборке сенсорного экрана и дисплея?SAEF может предоставить пользовательские и стандартные сенсорные экраны, включая резистивные и емкостные мульти-тач-решения, включая воздушные и оптические связи..
3Приверженность надежности качества
SAEF имеет сертификаты ISO9001:2015 и ISO14000, соответствующие требованиям RoHS, REACH и другим экологическим правилам на мировых рынках.проверка надежности и старения.
4Долгосрочное снабжение
При обычных обстоятельствах продукты, которые мы рекомендуем, могут быть поставлены более 5 лет.Мы сделаем альтернативные планы заранее, чтобы обеспечить ваши долгосрочные потребности в поставках.
4 дюйма 540х1080 высокий PPIIPSТFT LCD ST7703S MIPI интерфейс чертеж продукта
| Нет | СИМБОЛ | Функция |
| 1 | RST_LCM | Этот сигнал перезагрузит устройство и должен быть использован для правильной инициализации чипа. |
| 2 | TE_LCM | Сигнал с эффектом разрыва используется для синхронизации MCU с записью в памяти. |
| 3 | ГНД | Силовое заземление |
| 4 | TDP0 | МИПИ-поток данных |
| 5 | TDN0 | МИПИ-поток данных |
| 6 | ГНД | Силовое заземление |
| 7 | TDP1 | МИПИ-поток данных |
| 8 | TDN1 | МИПИ-поток данных |
| 9 | ГНД | Силовое заземление |
| 10 | TDP2 | МИПИ-поток данных |
| 11 | TDN2 | МИПИ-поток данных |
| 12 | ГНД | Силовое заземление |
| 13 | TDP3 | МИПИ-поток данных |
| 14 | TDN3 | МИПИ-поток данных |
| 15 | ГНД | Силовое заземление |
| 16 | TCP | MIPI Clk |
| 17 | ТНК | MIPI Clk |
| 18 | ГНД | Силовое заземление |
| 19 | IOVCC1.8В | Силовое питание для системы ввода/вывода. |
| 20 | LEDA | ЛЭД-анод |
| 21 | LEDK | Светодиодный катод |
| 22 | ID1 | Идентификация |
| 23 | NC | NC |
| 24 | VDD2V8 | Силовое питание для аналоговых, VDD = 2,5V ~ 3,3V. |
| 25 | NC | NC |
| 26 | SDA_CTP | Сигнал данных I2C сенсорной панели; Если не используется, оставьте этот пин открытым. |
| 27 | SCL_CTP | Сигнал I2C тактовой панели касания; Если не используется, оставьте этот пин открытым. |
| 28 | EINT_CTP | Перерыв сигнала на главный процессор сенсорной панели; Если не используется, оставьте этот пин открытым. |
| 29 | RST_CTP | Система перезагрузки сенсорной панели; Если не используется, оставьте этот пин открытым. |
| 30 | VDD2.8_CTP | Электрическое питание для аналоговых, VDD=2,4V~3,3V. |
| Положение | Символ | Минуточку. | Макс. Макс. | Единица | |
| Напряжение питания | Электрическое питание | VDD | -Нет.3 | +4.6 | V |
| Аналогичный | – | – | – | V | |
| И.О. | ИОВДД | -Нет.3 | +4.6 | V | |
| Входное напряжение | Ви | -Нет.3 | IOVDD+0.3 | V | |
| Температура хранения | TСТГ | -30 | +70 | oC | |
| Рабочая температура | TОп | - 20 | +60 | oC | |
| Влажность хранилища | HСТГ | 10 | Примечание 1 | % RH | |
| Рабочая влажность | HОп | 10 | Примечание 1 | % RH | |
| Положение | Символ | Минуточку. | Тип. | Макс. Макс. | Единица | |
| Напряжение питания | Электрическое питание | VDD | 2.4 | 2.8 | 3.3 | V |
| Аналогичный | ВКИ | 2.4 | 2.8 | 3.3 | V | |
| И.О. | ИОВДД | 1.65 | 1.8/2.8 | 3.3 | V | |
| Логика Низкое входное напряжение | VIL | -0.3IOVDD | – | 0.3IOVDD | V | |
| Логика Высокое входное напряжение | ВИЧ | 0.7IOVDD | – | ИОВДД | V | |
| Логика Низкое выходное напряжение | VOL | – | – | 0.2IOVDD | V | |
| Логика Высокое выходное напряжение | VOH | 0.8IOVDD | – | – | V | |
| Текущее потребление | Нормальное отображение | Ивддд | – | 50 | – | mA |
| Режим ожидания | Ивддд | – | 30 | – | uA | |
| Частота кадров | fFR | – | 60 | – | Гц | |
Оптические спецификации
| Заднего освещения включено (режим передачи) | Положение | Символ | Состояние | Спецификация | Единица | |||
| Минуточку. | Тип. | Макс. Макс. | ||||||
|
Светимость включена ПоверхностьЯ...f=20 мА) |
Лв. |
Обычно. смотреть угол θX= θY=0о |
- |
350 |
- |
cd/m2 |
||
| Соотношение контраста | КР | - | 600 | - | - | |||
| Время ответа | TR | - | 10 | 20 |
мс |
|||
| TF | - | - | 20 | 30 | ||||
|
Хроматичность передающая |
Красный | XR |
- |
0.614 | 0.644 | 0.674 | - | |
| YR | 0.290 | 0.320 | 0.350 | - | ||||
| Зеленый | XG | 0.270 | 0.300 | 0.330 | - | |||
| YG | 0.540 | 0.570 | 0.600 | - | ||||
| Синий | XВ. | 0.104 | 0.134 | 0.164 | - | |||
| YВ. | 0.097 | 0.127 | 0.157 | - | ||||
| Белый | XW | 0.267 | 0.297 | 0.327 | - | |||
| YW | 0.302 | 0.332 | 0.362 | - | ||||
|
Просмотр Угол |
Горизонтальный | θX+ |
Центр CR≥10 |
- | 80 | - |
Дег. |
|
| θX- | - | 80 | - | |||||
| Вертикальная | θY+ | - | 80 | - | ||||
| θY- | - | 80 | - | |||||
| Соотношение NTSC ((Gamut) | - | - | - | 60 | - | % | ||

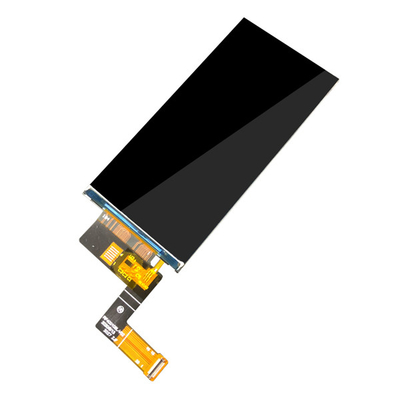

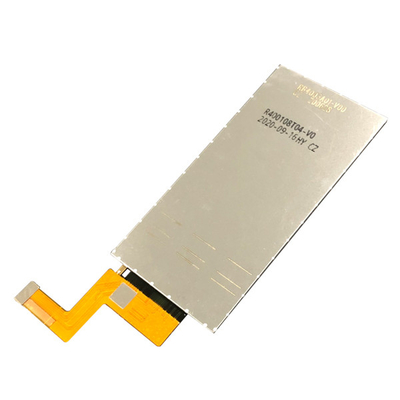

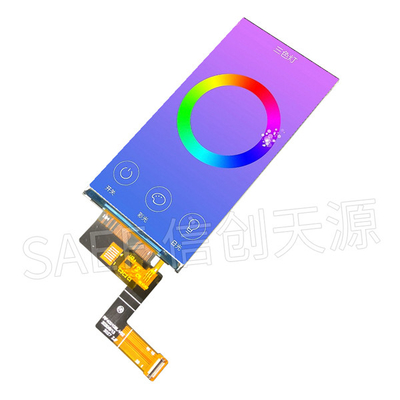

4 дюйма 540х1080 высокий PPIIPSИзображение продукта с интерфейсом TFT LCD ST7703S MIPI
