Подробная информация о продукте:
|
| Продукт: | 10,9 дюйма TFT | сенсорный экран: | Капацитивная сенсорная панель (CTP) |
|---|---|---|---|
| Резолюция: | 170 x 320 | Направление просмотра: | IPS полный угол обзора ((80/80/80/80) |
| Интерфейс: | SPI / RGB | Размер контуры: | 250,8 х 49,72 х 1,43 мм |
| Активная зона: | 420,72 x 22,7 мм | Управляющий модуль: | ST7789V или эквивалентный |
| Пин-номер: | 30 штифтов | Соединение: | Подключение (можно настроить) |
| Поверхностная яркость: | 350 cd/m2 (нитов) | Срок службы светодиодов: | 40,000 часов |
| Выделить: | Дисплей 170x320 PCAP TFT,1,9" дисплей PCAP TFT |
||
1.9 дюймовый сенсорный экран, TFT LCD 1,9 дюйма
Быстрый обзор продукта
Размер: 1,9 дюйма TFT LCD дисплей
Разрешение: 170×320 точек
Направление обзора: IPS
Интерфейс: RGB, SPI
ИК драйвера: ST7789V
Контрольный совет: нет
Яркость ((cd/m2): 330
¢ Рама через отверстие: нет
¢ Сенсорный экран: Проектируемая емкостная сенсорная панель (PCAP)
Описание
SAEF TECHNOLOGY SF-TC190ASJ-8977A-CT TFT LCD display module is a transmissive type color active matrix TFT(Thin Film Transistor) liquid crystal display (LCD) that uses amorphous silicon TFT as a switching deviceЭтот модуль состоит из TFT LCD модуля, схемы драйвера и блока подсветки. PPI относится к пикселям на дюйм, разрешение 1.9 ′′ дюйма содержит 170 ((RGB) X320 точек (170 горизонтальных на 320 вертикальных пикселей массива)SF-TC190ASJ-8977A-CT модель TFT LCD поддерживает SPI и RGB интерфейс; напряжение питания (VCC) приводной ЖК-панели составляет от 2.4V до 3.3V. Типичное значение составляет 2.8V.Он может использоваться в встроенных системах, автоматизации, GPS, медицинском оборудовании, промышленном устройстве, оборудовании безопасности, которое требует высококачественного и красочного изображения TFT.
SF-TC190ASJ-8977A-CT - это TFT типа IPS-LCD с яркостью 330 cd / m2 (типичное значение). Яркость может быть настроена до 1000 нит. пожалуйста, свяжитесь с нашими продавцами для получения дополнительной информации.Он может работать при температуре от -20°C до +70°C; температура хранения колеблется от -30°C до +80°C.
Информация о производстве
| Продукт: | 1.9 дюймов TFT |
| Решение: | 170 х 320 |
| Интерфейс: | SPI / RGB |
| Прикосновение к экрану | Капацитивная сенсорная панель (CTP) |
| Направление просмотра: | IPS Полный угол обзора ((80/80/80/80) |
| Размер контуры: | 250,8 х 49,72 х 1,43 мм |
| Активная зона: | 42.72 х 22.7 мм |
| Номер пин-кода: | 30 штифтов |
| Светимость поверхности: | 350 Cd/m2 (ниты) |
| Управляющий блок: | ST7789V или эквивалентный |
| Подключение: | Подключение (можно настроить) |
| Продолжительность жизни светодиода: | 40000 часов |
| Рабочая температура: | от 20°C до +70°C |
| Соответствие: | Соответствует требованиям REACH & RoHS |
1.9 дюймовый сенсорный экран, TFT LCD 1.9 дюймовый рисунок продукта
Определение фиксатора
Pin1 GND Power Ground
Pin2 VDD источник питания для аналогового, VDD=2,4V~3,3V.
Pin3 IM2 когда IM1=0, IM2=0,8080-8bit; когда IM1=1, IM2=1,4-линейный SPI серийный I/F.
Пин4 ИМ1
Pin5 RESETЭтот сигнал перезагрузит устройство и должен быть применен для правильной инициализации чипа.Сигнал активный низкий.
Pin6 CS Чип выбор пин; Низкий включить, Высокий отключить.
Pin7 D/C ((SPI-SCL) При подключении к микропроцессору серии 8080 этот пин получает выбор данных/команд. Этот пин используется как серийный интерфейс clockin4-line serial interface.
Pin8 WR ((SPI-RS) При подключении к микропроцессору серии 8080 этот пин получает записывающий сигнал.
Pin9 RDПри подключении к микропроцессору серии 8080 этот пин получает сигнал "Read". Операция чтения начинается, когда этот пин вытягивается НОГО, а чип выбран.,Этот пин должен быть подключен к Земле.
Пин10 SDASPI интерфейс вход/выход Пин. Данные закрепляются на поднимающейся границе сигнала SCL.
Pin11-Pin18 D0-D7 MCU параллельная интерфейсная шина данных.
Pin19 NC Нет подключения
Pin20 LEDA LED анод
Pin21 LEDK1 светодиодный катод
Pin22 LEDK2 светодиодный катод
Pin23 LEDK3 светодиодный катод
Катод LED Pin24 LEDK4
Pin25 GND Power Ground
Pin26 TP_RST Система перезагружает сенсорную панель; Если не используется, пусть этот пин открывается.
Pin27 TP_SCL I2C часовой сигнал сенсорной панели; Если не используется, пусть этот пин открывается.
Pin28 TP_SDA I2C сигнал данных сенсорной панели; если не используется, пусть этот пин открывается.
Pin29 TP_INT Прерывать сигнал главного процессора сенсорной панели; Если не используется, пусть этот пин откроется.
Pin30 GND Power Ground

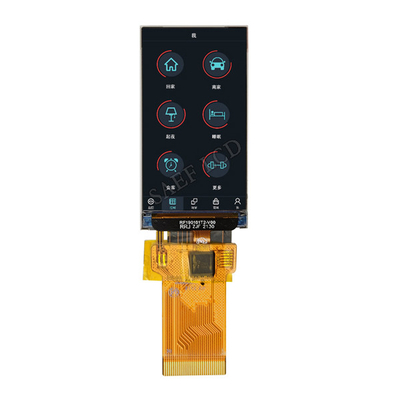

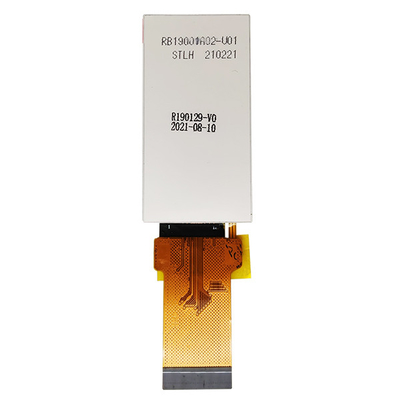

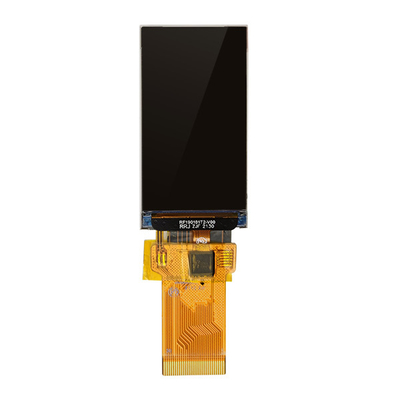

1.9 дюймовый сенсорный экран, TFT LCD 1.9 дюймовый реальный продукт
