Подробная информация о продукте:
|
| Продукт: | 2-дюймовый пассивный OLED 128x32 | Резолюция: | Разрешение 128x32 пикселя |
|---|---|---|---|
| Режим отображения: | Пассивная матрица | Интерфейс: | Параллельные, SPI, IIC необязательно |
| Отображение цвета: | Белый | Оптики: | Все углы наблюдения |
| Очертание Дим.: | 55.60 ((W) x 21.80 ((H) x 1.45 (T) мм | Активная зона: | 50.54 (W) x 12.62 (H) мм |
| Пиксельный диапазон: | 0.395 (W) х 0.395 ((H) | способ вождения: | 1/32 Рабочий цикл |
| рабочая температура: | от -20°C до +70°C | Температура хранения.: | -30°C к +80°C |
| Дисплей: | COG SSD1309Z | Напряжение питания: | 3В |
| Пин-номер: | 31 контакт | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 2 модуль дисплея дюйма OLED,Модуль 128x32 дисплея OLED,I2C 2 дисплей oled дюймами |
||
2" 128x32 дюймовый графический OLED-дисплей с SSD1309Z Параллельный интерфейс SPI I2C COG с Flex для пайки
OLED 2-дюймовый дисплей 128x32 Описание OLED дисплея
Органический светоизлучающий диод (OLED) - это технология нового поколения, более яркие и четкие изображения с более гибкой скоростью отклика.SFOS200TW-12832W-01 OLДисплей ED состоит из 128 x 32 точек индивидуального моноцвета. Этот OLED-модуль легкий, маломощный и небольшой, есть различные интерфейсы по умолчанию; это SPI, Parallel и I2C интерфейс.
Размер активной области 2 ′ диагональ с размером модуля55.60 ((W) х 21.80 ((H)мм, размер активной площади50.54 (W) x 12.62 (H) мм.Этот 2-дюймовый OLED-дисплей имеет встроенный IC SSD1309Z и имеет высокое контрастное соотношение 20,000: 1.Это отлично подходит для таких приложений как медицинское устройство,Система POS, белые товары, домашние приложения, промышленные инструменты, автоматизация, аудио/визуальные системы отображения, приборы для личной гигиены, бытовые товары, автомобильные дисплеи,Динамические информационные дисплеи и т.д..
| Продукт: | 2-дюймовый пассивный OLED | Решение: | Разрешение 128x32 пикселя |
|---|---|---|---|
| Режим отображения: | Пассивная матрица | Интерфейс: | Параллельные, SPI, IIC необязательно |
| Цвет отображения: | Белый | Оптики: | Все точки зрения |
| Очертание: | 55.60 ((W) X21.80 ((H) X1.45 ((T) мм | Активная зона: | 50.54 ((W) X 12.62 ((H) мм |
| Пиксельный пич: | 0.395 (W) х 0.395 ((H) | Способ вождения: | 1/32 Рабочий цикл |
| Рабочая температура: | -20°C до +70°C | Температура хранения: | -30°C до +80°C |
| Управляющий блок: | COG SSD1309Z | Напряжение питания: | 3В |
| Номер пин-кода: | 31 штифт | Соответствие: | Соответствует требованиям REACH & RoHS |
Определение фиксатора
Пин-1, NC, никакой связи.
Pin2, VCC, источник питания для панели привода напряжения.
Pin3, VCOMH, COM сигнал отключен уровень напряжения.
Pin4, IREF, Этот пин - эталонный пин выходного тока сегмента.
Pin5~Pin12, D7-D0, Эти пины являются двунаправленными шинами данных, соединяющимися с шиной данных MCU. Неиспользуемые пины рекомендуется связывать с LOW.D0 будет серийным входом часов: SCLK; D1 будет последовательным вводом данных: SDIN и D2 должны быть сохранены NC. При выборе режима I2C D2, D1 должны быть связаны друг с другом и служить SDAout,SDAin в приложении и D0 - серийный вход часовСКЛ.
Pin13, RD#, При подключении к микропроцессору серии 6800, этот пин будет использоваться в качестве сигнала Enable (E). Операция чтения/записи начинается, когда этот пин вытянут HIGH и чип выбран.При подключении к микропроцессору 8080 этот пин получает сигнал Read (RD#).Этот пин должен быть подключен к VSS.
Pin14, WR#, это пин управления чтением/записью, подключающийся к интерфейсу MCU. При подключении к микропроцессору серии 6800, этот пин будет использоваться в качестве ввода выбора чтения/записи (R/W#).Режим чтения будет выполняться, когда этот шприц будет вытащен высоко и режим записи, когда Низко. При режиме интерфейса 8080 этот пин будет вводом Write (WR#). Операция записи данных начинается, когда этот пин вытаскивается НОГО и чип выбран.Этот пин должен быть подключен к VSS.
Пин15, D/C#, Пин управления данными. Низкий для команды, высокий для данных.
Pin16, RES#, Этот пин является вводом сигнала с перезагрузкой. Когда пин находится на Низком уровне, инициализация чипа выполняется.
Пин-17, CS#, чип выбирает пин, активный низкий.
Пин-18, NC, никакой связи.
Pin19, BS2, MCU bus interface selection pins.Для подробной установки см. следующую таблицу.
Pin20, BS1, MCU bus interface selection pins.Для подробной установки см. следующую таблицу.
Pin21, VDD, логический источник напряжения для IC
Пин22-Пин29, NC, никакой связи.
Пин-30, ВСС, на земле.
Пин-31, NC, никакой связи.
OLED 2-дюймовый дисплей 128x32 Описание OLED дисплеяРисунок

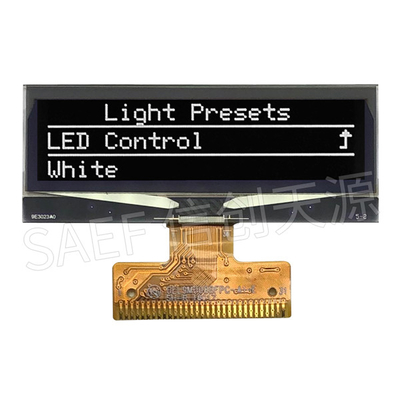

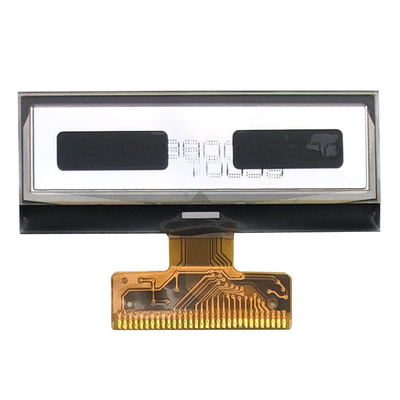

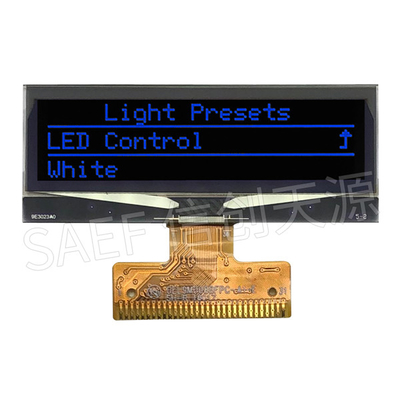

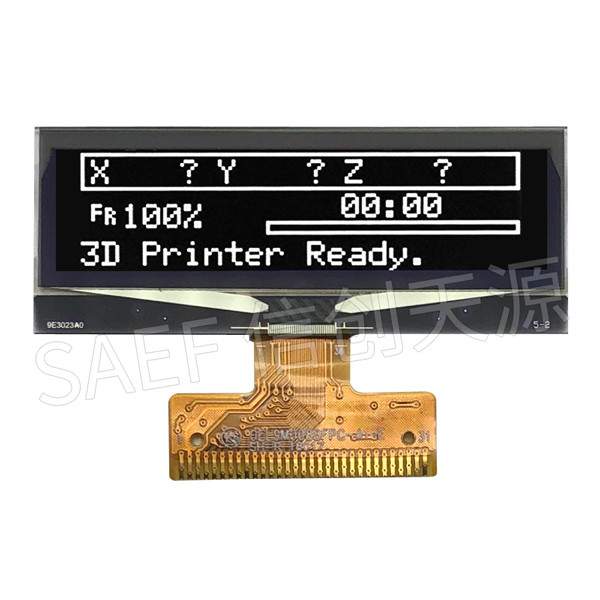

OLED 2-дюймовый дисплей, 128x32 OLED дисплей Реальное изображение продукта
