Подробная информация о продукте:
|
| Продукт: | OLED дисплей 1,5 дюйма | Резолюция: | 128 x 128 |
|---|---|---|---|
| Тип стекла: | OLED (органический светоизлучающий диод) | Оптики: | Все углы зрения 80/80/80/80 |
| интерфейс: | I2C, SPI, 6800, 8080 Необязательно | Очертание Дим.: | 33.8 (W) x 43.7 (H) x 1.41 (T) мм |
| Активная зона: | 260,86 (W) x 26,86 (H) мм | Операционная температура: | -40°C к +70°C |
| Пин-номер: | 25 штифтов | Управляющий: | SSD1327 или эквивалентный |
| Режим управления: | 1/128 Рабочий цикл | Коннектор: | COG+FPC |
| Соотношение контраста: | 2000: 1 (Контраст тёмной комнаты) | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | дисплей 128x128 графический OLED,1,5 дисплей дюйма графический OLED |
||
1.5 "дюймовый графический OLED дисплей 128x128 точек разрешение COG с SSD1327 IC монохромный белый булевый цвет
1.5 дюймовый OLED, 128x128 OLED Дисплей Описание
SAEF Technology SFOS150YZ-128128WB-01 представляет собой 1,5-дюймовый OLED (органический светоизлучающий диод) дисплей с разрешением 128x128 точек.Этот 1,5 oled модуль построен в контроллере SSD1327 oled IC; он поддерживает 8-битные 6800 и 8080, 4-проводной SPI и I2C интерфейсы.SAEF предоставляет ZIF FPC и Hotbar версии для клиентов, чтобы выбрать подходящий модуль для вашего приложения.
SFOS150YZ-128128WB-01s a COG структура OLED дисплей этот OLED модуль легкий, малой мощности и очень тонкий, он подходит для стен / счетчиков устройств, домашних приложений, POS системы, облачных / IoT системы, портативных инструментов,интеллектуальные технологические устройства, энергетические системы, автомобильные, коммуникационные системы, медицинские приборы и т. д. Модуль OLED может работать при температурах от -40°C до +70°C;температура хранения составляет от -40°C до +85°C.
Определение пин:
Пин-1, ВСС, на земле.
Пин 2, ВСК питание для аналоговой цепи.
Пин 3, выход напряжения VCOMH Com. Конденсатор должен быть подключен между этим пин и VSS.
Пин 4, генеральный порт ввода/вывода.
Пин 5, VCI, питание для логической цепи.
Pin6, VDD Конденсатор должен быть подключен между этим пин и VSS.
Pin7, BS1 MCU шины интерфейса выборных булавок.
Пин 8, Пин выбора интерфейса автобуса MCU BS2.
Пин 9, ВСС Земля.
Пин10, IREF Пин ввода тока ссылки. Между этим пин и VSS должен быть подключен резистор.
Пин11, CS# Чип выбирает вход.
Pin12, RES# Сбросить сигнал входа. Когда он будет низким, инициализация SSD1327 будет выполнена.
Pin13, D/C Data/Command control. Нажмите высоко для записи/чтения данных отображения. Нажмите низко для записи команды или состояния чтения.
Пин14, ВР# вход в интерфейс MCU. Операция записи данных начинается, когда он сжимается низко.
Пин15, RD# вход интерфейса MCU. Операция считывания данных начинается, когда он сжимается низко.
Pin16~23, D0~D7, Автобус данных ((для параллельного интерфейса)
Pin24, VCC питание для аналоговой схемы.
Пин 25, VSS Ground
| Продукт: | OLED дисплей 1,5 дюйма | Решение: | 128 х 128 |
|---|---|---|---|
| Тип стекла: | OLED (органический светоизлучающий диод) | Оптики: | Все углы зрения 80/80/80/80 |
| Интерфейс: | I2C, SPI, 6800, 8080 Необязательно | Очертание: | 33.8 ((W) X 43.7 ((H) X 1.41 ((T) мм |
| Активная зона: | 26.86 (W) x 26.86 (H) мм | Рабочая температура: | -40°C до +70°C |
| Номер пин-кода: | 25 штифтов | Контроллер: | SSD1327 или эквивалентный |
| Режим управления: | 1/128 Цикл работы | Коннектор: | COG+FPC |
| Контрастный коэффициент: | 2000: 1 (Контраст тёмной комнаты) | Соответствие: | Соответствует требованиям REACH & RoHS |
Графические OLED-дисплеи SAEF Technology доступны в трех механических структурах, включая технологию COB, COG и TAB с пассивной матрицей.Доступное графическое монохромное разрешение OLED в графическом дисплее OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 графический OLED, 200x16 графический OLED, OLED 128x32, OLED дисплей 128x64, OLED 128x128, и 256x64 OLED дисплей.Графические OLED-дисплеи в ассортименте SAEF имеют встроенные контроллеры и интерфейсы, включающие параллельныеЭти OLED-модули имеют напряжение 3V или 5V в зависимости от разрешения / цвета.
SAEF предлагает широкий ассортимент OLED-модулей дисплея в размерах от 0,42 "до 5,5" OLED, таких как 0,42 "микро OLED-дисплей, 0,66 "мини OLED-дисплей, 0,69" OLED, 0,91 "OLED-дисплей, 0,95" OLED, 0,6 "mini OLED-дисплей, 0,6 "mini OLED-дисплей, 0,6 "mini OLED-дисплей, 0,9 "mini OLED-дисплей, 0,9 "mini OLED-дисплей, 0,9 "mini OLED-дисплей, 0,9 "mini OLED-дисплей, 0,9 "mini OLED-дисплей, 0,9 "mini OLED-дисплей, 0,9 "mini OLED-дисплей, 0,9 "mini OLED-дисплей, 0,9 "mini OLED-дисплей, 0,9 "mini OLED-дисплей, 0,9 "mini OLED-дисплей, 0,9 "mini OLED-дисплей", 0,9 "mini OLED-дисплей",96-дюймовый OLED дисплей, 1,5" OLED дисплей, 2" OLED, 2,4" OLED, 2,7" OLED дисплей, 5,5" OLED дисплей, и индивидуальные дизайнерские решения.
1.5" OLED, 128x128 OLED Дисплей Рисунок

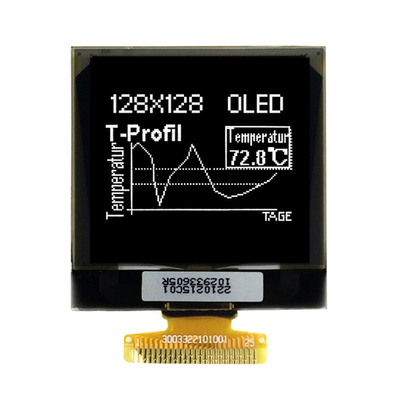

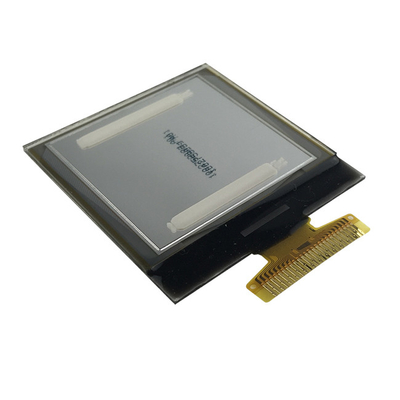

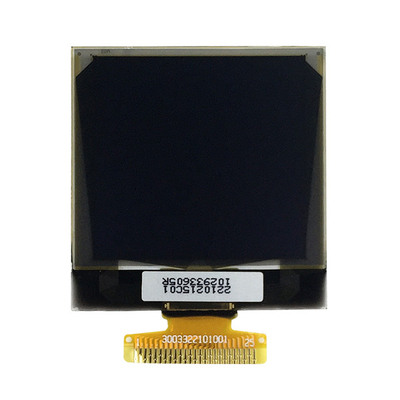

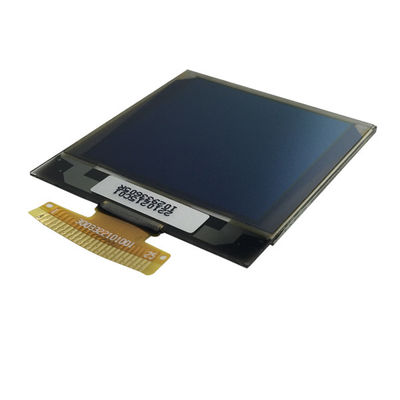

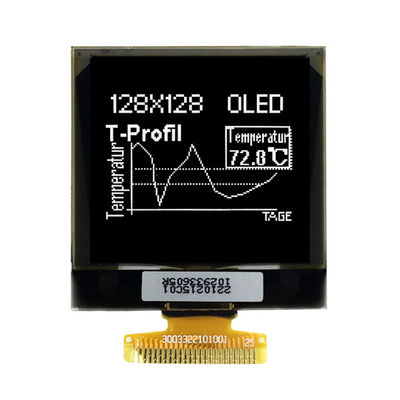

1.5 дюймовый OLED, 128x128 OLED дисплей Реальное изображение продукта
