Цифробуквенные характеры LCD 40x4 Monochrome показывают STN 5V желтое зеленое СИД голубого серого цвета освещает цвет контржурным светом
40x4 характер LCD показывает, показывает описание модуля 40x4 LCD
SF4004A модуль дисплея LCD характера 40x4 который построен внутри с ST7066 регулятором IC; свой интерфейс дефолта вариант параллели 6800 4/8-bit и электропитания 5V или 3.3V. Этот дисплей SF4004A 40x4 LCD доступен для никакого освещает контржурным светом или с СИД освещает варианты контржурным светом. Этот дисплей 40x4 LCD доступен в различных цветах панели LCD включая серые, желтые/зеленые и голубые варианты LCD. Этот модуль LCD 40x4 дисплея может работать на температурах от -20℃ к +70℃; своя температурная амплитуда хранения от -30℃ к +80℃, своему построенная в наборе символов поддерживает английского/японского, английского/западно-европейского, английского/скандинавского европейца, или английских/кириллических (русских) вариантов.
Определение Pin:
Pin: 1--8 DB0-DB7 Шина данных
Pin 9 E1 Разрешающий сигнал U4 (ВЕРХНЯЯ ЧАСТЬ)
Pin 10 R/W Прочитанный/напишите отборное
Pin 11 RS Данные/инструкция отборная
Pin 12 VO Регулировка контраста
Pin 13 VSS Земля (0V)
Pin 14 VDD Подача напряжения для логики (+5V)
Pin 15 E2 Разрешающий сигнал U1 (ДНО)
Pin 16 NC
Pin 17 СИД A Электропитание СИД + (5.0V)
Pin 18 СИД K Электропитание СИД - (0V)
| Продукт: |
Покажите модуль 40x4 LCD |
Характеры/столбцы: |
40 характеров x 4 линии |
| Тип LCD: |
STN, позитв, Transflective |
Осветите цвет контржурным светом: |
Белый, голубой, желтый, красный, зеленый |
| Рабочий потенциал: |
5V, 3V опционное |
Оптика: |
Час 6:00 |
| Конспектируйте тусклое.: |
190,0 (l) x 54,0 (w) x 13,1 (t) mm |
Осматривая область: |
149,0 (l) x 30,0 (w) mm |
| Управлять методом: |
1/16 кругов обязаностей, 1/5 смещений |
Работая Temp: |
-20°C к +70°C |
| Секретный номер: |
18 штырей |
Регулятор: |
SPLC780D или эквивалент |
| Интерфейс: |
MPU |
Соответствие: |
ДОСТИГАЕМОСТЬ & RoHS уступчивые |
Разрешение дисплея стандартного характера включает 8x2 LCD, 16x1 LCD, 16x2 LCD, 16x4 LCD, 20x2 LCD, 20x4 LCD, 24x2 LCD, 40x2 LCD, дисплей LCD характера 40x4 LCD. Модули LCD характера доступны в УДАРЕ и типы COG с различными интерфейсами в 8080, SPI, модули дисплея характера I2C.LCD в дисплеях STN/FSTN/FFSTN LCD с различным СИД освещают контржурным светом в Желт-зеленом, белом и голубом цвете. Варианты шрифта модуля характера английские/японские, европейские, восточные - европейские, скандинавские европейское, кириллический (русский), и древнееврейский/арабский. Мы предлагаем дисплеи характера с рабочим потенциалом 5V как стандарт и варианты 3V или 3.6V также доступны запросом.
40x4 характер LCD показывает, показывает чертеж модуля 40x4 LCD

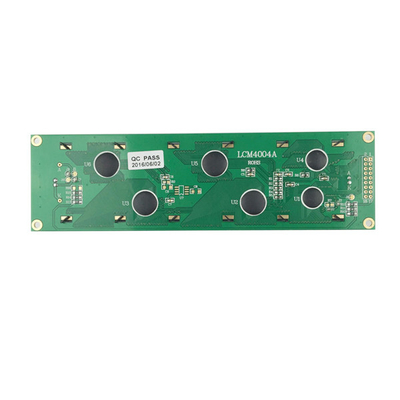

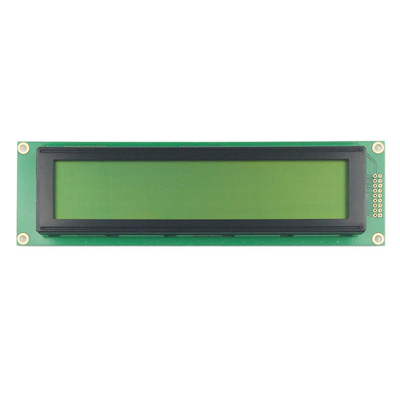

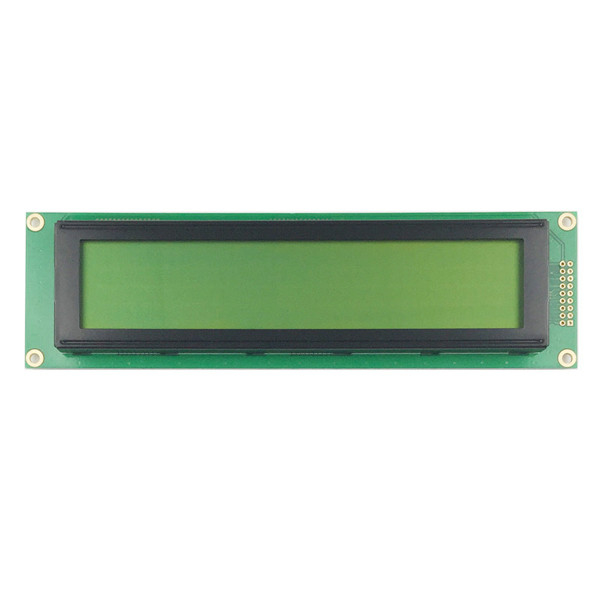

40x4 характер LCD показывает, показывает изображение продукта модуля 40x4 LCD реальное
