Подробная информация о продукте:
|
| Продукт: | Графический ЖК-дисплей 240x128 | Резолюция: | 240х128 точек |
|---|---|---|---|
| Тип ЖК: | FSTN, положительный, трансфлективный | Оптики: | час 6:00 |
| Очертание Дим.: | 66.0 ((L) x 44.3 ((W) x 5.1 ((T) мм | Область наблюдения: | 61.0(L) x 33.8 ((W) мм |
| Тангаж точки: | 00,21 х 0,21 мм | Способ вождения: | 1/12 Профессиональная подготовка, 1/12 |
| рабочая температура: | от -20°C до +70°C | Пин-номер: | 30 штифтов (можно настроить) |
| интерфейс: | MCU (настраиваемая) | VDD: | 3В |
| Коннектор: | Стыковка (настраивается) | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | дисплей 240x128 Monochrome графический LCD,Дисплей MCU Monochrome графический LCD,8Bits 240x128 графический LCD |
||
Графический ЖК-дисплей 240x128 точек разрешение FSTN положительный UC1638C 8 бит MCU интерфейс с белым светодиодным подсветкой 3V
240x128 Графический ЖК-модуль
SF-240128-004A представляет собой монохромный 240x128 COG графический ЖК-дисплейный модуль. Размер модуля - 66,0 x 44,3 x 5,1 мм; площадь просмотра - 61 x 33,8 мм. Эта серия имеет встроенный IC UC1638C,поддержка интерфейса 6800 (по умолчанию)Логическое напряжение этого LCD-модуля колеблется от 3V до 3,6V; типичное значение составляет 3V. Модуль работает при температуре от -20°C до + 70°C..Диапазон температуры хранения составляет от -30°C до + 80°C.
| Продукт: | Графический ЖК-дисплей 240x128 | Решение: | 240х128 точек |
|---|---|---|---|
| Тип ЖК: | FSTN, положительный, трансфлективный | Оптики: | 6В три часа. |
| Очертание: | 66.0(L) X 44,3 ((W) X 5,1 ((T) мм | Зона обзора: | 61.0(L) X 33.8 ((W) мм |
| Дот Пич: | 0.21 х 0,21 мм | Способ вождения: | "Путь к истине" 1/12 |
| Рабочая температура: | -20°C до +70°C | Номер пин-кода: | 30 штифтов (можно настроить) |
| Интерфейс: | MCU (настраиваемая) | ВДД: | 3В |
| Коннектор: | Стыковка (настраивается) | Соответствие: | Соответствует требованиям REACH & RoHS |
SAEF Technology является профессиональным производителем персонажей и графических ЖК-дисплеев.,Размеры включают 2" LCD, 2.5" LCD, 3" LCD, 3.2" LCD, 4" LCD дисплей и т. д.SAEF Graphic LCD модули включают в себя различные варианты поляризатора в отражающейНаши светодиодные фонари доступны в различных цветах, включая желтый/зеленый, белый, синий, красный, янтарный и RGB.
У нас есть широкий ассортимент ЖК-дисплеев с различными комбинациями фонариков и ЖК-дисплеев.Графический ЖК-дисплей SAEF может использоваться на приборах и промышленном оборудовании, а также на бытовых электроприборах, потребительская электроника, включая белые товары, POS-системы, домашние приложения, промышленные инструменты, автоматизация, аудио/визуальные системы отображения и медицинские устройства.
240x128 Графический ЖК-модуль
Определение пин:
Pin1-Pin8, DB7~DB0
Пин 9, РСТ
Пин 10, CS0
Пин11, C0/A0
Пин12, WR0
Пин-13, WR1
Пин14, БМ1
Pin15, BM0
Пин-16, идентификатор
Пин-17, Пор-ДИС
Пин-18, VSS
Пин19, VDD
Пин-20, ТСТ4
Пин-21, VLCD.
Пин-22, ВА0...
Пин-23, ВА1-
Пин-24, ВА1+
Пин-25, VA0+
Пин-26, ВБ0...
Пин-27, VB1-
Пин28, VB1+
PIN29, VB0+
Пин30, NC

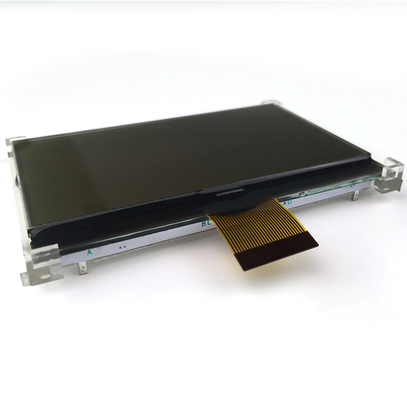

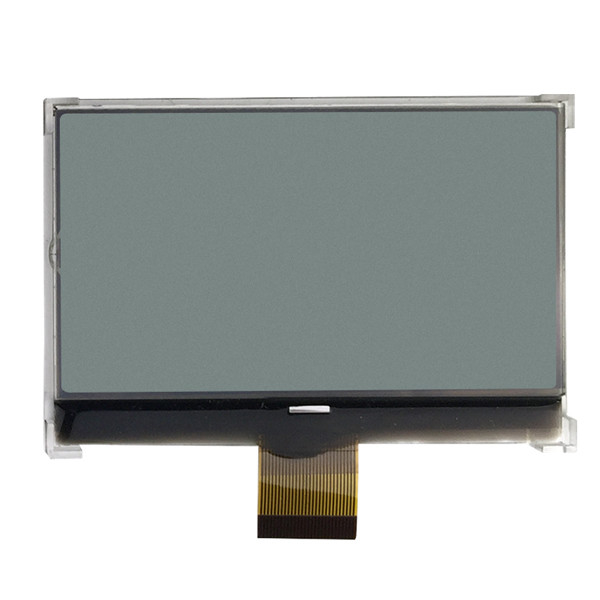

240x128 Графический ЖК-модуль Реальное изображение продукта
