Подробная информация о продукте:
|
| Продукт: | 3.12" COF OLED дисплей | Резолюция: | Разрешение 256x64 точек |
|---|---|---|---|
| Режим отображения: | Пассивная матрица | Интерфейс: | 4 провода SPI интерфейс |
| Оптики: | Все углы наблюдения | Очертание Дим.: | 100.5 ((L) x 33.5 ((W) x 6.3 ((T) мм |
| Активная зона: | 76.78 ((L) x 19.18 ((W) мм | способ вождения: | 1/64 Рабочий цикл |
| Greyscale: | 16 Серое | Контроллер: | SSD1322 |
| рабочая температура: | -30°C до +85°C (настраивается) | Температура хранения.: | -40°C к +90°C |
| Цвет шрифта: | Белый Синий Желтый Зеленый | Напряжение питания: | 3В |
| Пин-номер: | 7 заголовков, 16 заголовков необязательно | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | модуль дисплея 256x64 OLED,3,12" модуль дисплея OLED |
||
** Загрузка таблицы данных **
SFOM312YZ7-25664WBYG-01 Спецификация.pdf

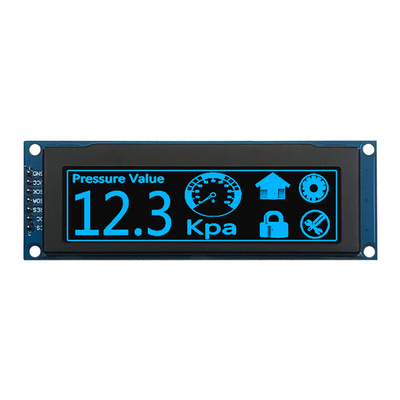

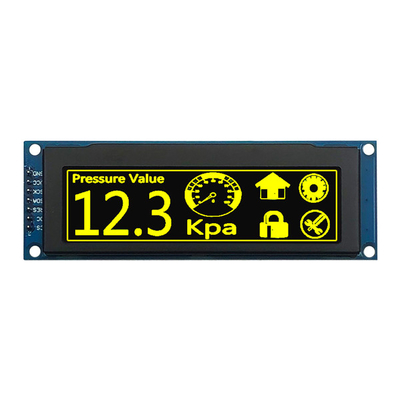

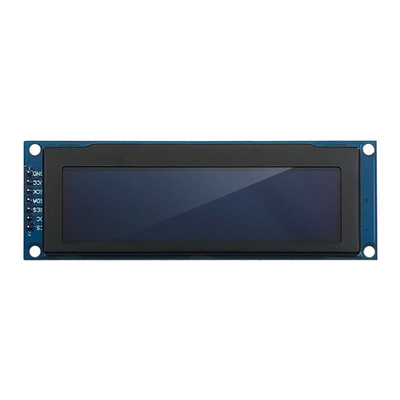

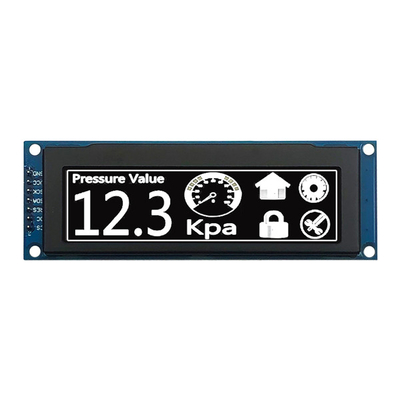

3.12" 256x64 COF OLED Дисплейный модуль, сероватый OLED 3,12 дюйма Введение продукта
SFOM312YZ7-25664WBYG-01 представляет собой монохромный 3,12-дюймовый 256x64 графический OLED-дисплей.и он может быть совместим с широким спектром микроконтроллеров, включая Raspberry Pi и ESP32.
- Что?
Особенности
| Продукт: | 3.12" 256x64 COF OLED дисплей | Решение: | Разрешение 256x64 точек |
|---|---|---|---|
| Режим отображения: | Пассивная матрица | Интерфейс: | 4 провода SPI интерфейс |
| Оптики: | Все точки зрения | Очертание: | 100.5 ((L) X 33.5 ((W) X 6.3 ((T) мм |
| Активная зона: | 76.78 ((L) X 19.18 ((W) мм | Способ вождения: | 1/64 Рабочий цикл |
| Серовая шкала: | 16 Серокожие | Контроллер: | SSD1322U |
| Рабочая температура: | -30°C до +85°C | Температура хранения: | -40°C до +90°C |
| Цвет шрифта: | Белый/синий/желтый/зеленый | Напряжение питания: | 3В |
| Номер пин-кода: | 7 штифтов заголовка, 16 штифтов необязательно | Соответствие: | Соответствует требованиям REACH & RoHS |

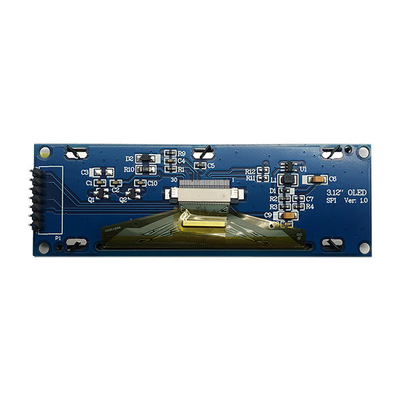

3.12" 256x64 COF OLED Дисплейный модуль, ОЛЕД 3,12 дюйма
Определение фиксатора
Pin1 GND (Силовой заряд)
Pin2 VCC (модуль питания напряжение 3V - 5V)
Pin3 SCK (по часовой стрелке)
Pin4 SDA (линия данных)
Pin5 RES (Этот пин является вводом сигнала с перезагрузкой. При нажатии пин НОГО, инициализация чипа выполняется. Держите этот пин высоко во время нормальной работы.)
Pin6 DC (Этот пин является пином управления данными / командой, подключающимся к MCU. Когда пин вытягивается HIGH, данные в D[1:0] будут интерпретироваться как данные. Когда пин вытягивается LOW, данные в D[1:]:0] будут переданы в командный регистр.)
Pin7 CS (Этот пин является выбранным входом чипа, подключающимся к MCU. Чип включен для связи MCU только при нажатии клавиши CS# на КОЛОК (активный КОЛОК).
3.12" 256x64 COF OLED дисплейный модуль, OLED 3,12 дюйма
