Подробная информация о продукте:
|
| Продукт: | 20,8 дюймовый графический OLED-экран | Резолюция: | 256х64 пикселя |
|---|---|---|---|
| Режим отображения: | Пассивная матрица | Интерфейс: | 3/4 SPI, 6800 8080 Интерфейс |
| Оптики: | Все углы наблюдения | Очертание Дим.: | 97.0(L) x 32.5 ((W) x 6.4 ((T) мм |
| Активная зона: | 69.1 ((L) x 17..26 ((W) мм | Пиксельный диапазон: | 00,27 x 0,27 мм |
| способ вождения: | 1/64 Рабочий цикл | рабочая температура: | -40°C до +85°C |
| Температура хранения.: | -45°C до +90°C | Дисплей: | COF SSD1322 |
| Напряжение питания: | 3В | Масштаб серого цвета: | 16 Серая чешуя |
| Пин-номер: | 7 заголовков, 4 заголовка необязательно | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | дисплей 6800 256x64 OLED,8080 дисплей 256x64 OLED,Дисплей дюйма OLED SPI 2 |
||
OLED 2,8 дюйма Дисплей 256x64, OLED 2,8 дюйма Описание
Органический светоизлучающий диод (OLED) - это технология нового поколения, более яркие и четкие изображения с более гибкой скоростью отклика.SFOM280YZ16-25664WB-01Этот OLED-модуль является легким, маломощным и небольшим, есть различные интерфейсы по умолчанию; это 3 и 4 линии SPI,доступные варианты 6800Модуль изготовлен из COB OLED. У них есть преимущества легко фиксируемых модулей в приложениях клиентов из-за наличия на нем платы PCB.
SFOM280YZ16-25664WB-01 является точечным матрицей 256x64 COF графического типа пассивный матричный OLED дисплейный модуль.8-дюймовый OLED дисплей имеет встроенный IC SSD1322U, и может похвастаться высоким контрастным соотношением 20 000: 1. Есть много вариантов интерфейса на выбор, в том числе 6800, 8080 и SPI интерфейс.Типичное значение 3 В. Доступные излучающие цвета жёлтые, небесно-синие и поддерживают серые оттенки. Это отлично подходит для применения, таких как медицинское устройство,Система POS, белые товары, домашние приложения, промышленные инструменты, автоматизация, аудио/визуальные системы отображения, приборы для личной гигиены, бытовые товары, автомобильные дисплеи,Динамические информационные дисплеи и т.д..
Особенности
| Продукт: | 20,8 дюймовый графический OLED-экран | Решение: | 256x64 пикселей |
|---|---|---|---|
| Режим отображения: | Пассивная матрица | Интерфейс: | 3/4 SPI, 6800 8080 Интерфейс |
| Оптики: | Все точки зрения | Очертание: | 97.0(L) X 32,5 ((W) X 6,4 ((T) мм |
| Активная зона: | 69.1 ((L) X 17..26 ((W) мм | Пиксельный пич: | 0.27 х 0.27 мм |
| Способ вождения: | 1/64 Рабочий цикл | Рабочая температура: | -40°C до +85°C |
| Температура хранения: | -45°C до +90°C | Управляющий блок: | COF SSD1322 |
| Напряжение питания: | 3В | Серая шкала: | 16 Серая чешуя |
| Номер пин-кода: | 7 штифтов заголовка, 4 штифты необязательно | Соответствие: | Соответствует требованиям REACH & RoHS |
OLED 2,8 дюйма Дисплей 256x64, OLED 2,8 дюймаРисунок
![]()
![]()
Определение фиксатора
| Пин No. | Символ |
| 1 | ВСС |
| 2 | VCC_IN |
| 3 | NC |
| 4 | D0/CLK |
| 5 | D1/DIN |
| 6 | D2 |
| 7 | D3 |
| 8 | D4 |
| 9 | D5 |
| 10 | D6 |
| 11 | D7 |
| 12 | E/RD# |
| 13 | R/W# |
| 14 | D/C# |
| 15 | RES# |
| 16 | CS# |
Характеристики оптики
|
|
Символ | Условия | Минуты | Тип | Макс |
Единица |
| Яркость | Лбр |
С поляризатором |
60 | 80 | - | cd/m2 |
| C.I.E. (Белый) | (x) (y) | Без поляризатора | 0.280.29 | 0.32.0.33 | 0.360.37 | |
| Контраст в темной комнате | КР | - | >2000:1 | - | ||
| Угол просмотра | > 160 | - | - | степень- |

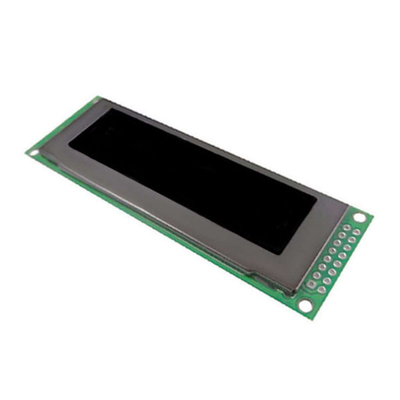

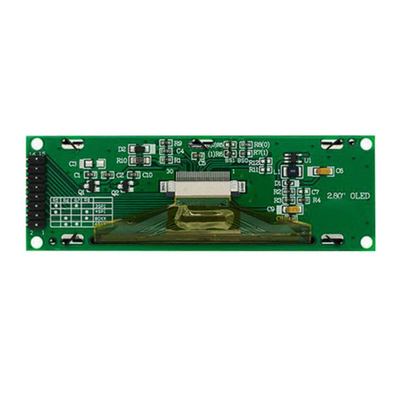

OLED 2,8 дюйма Дисплей 256x64, серое OLED 2,8 дюйма Изображение продукта
![]()
![]()
