Подробная информация о продукте:
|
| Продукт: | 2.23 дюймовый графический OLED экран | Резолюция: | Разрешение 128x32 точек |
|---|---|---|---|
| Режим отображения: | Пассивная матрица | Оптики: | Все углы наблюдения |
| Очертание Дим.: | 74.1.0(L) x 33.1 ((W) x 7.4 ((T) мм | Активная зона: | 55.02 ((L) x 13.1 ((W) мм |
| Пиксельный диапазон: | 00,43 x 0,41 мм | способ вождения: | 1/32 Рабочий цикл |
| рабочая температура: | -40°C до +70°C (настраивается) | Пин-номер: | 4 и 9 штифтов необязательно |
| Интерфейс: | Интерфейс SPI и IIC необязателен | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | модуль графического дисплея 128x32 OLED,2,23 модуль графического дисплея дюйма OLED |
||
SFOM223YZ49-12832WBYG-01Спецификация.pdf
OLED SPI 2.23", 128x32 SPI OLED дисплейный модуль
Органические светоизлучающие диоды (OLED) - это технология нового поколения, которая позволяет получать более яркие, более четкие изображения и быстрые реакции.23-дюймовый модель SFOM223YZ49-12832WBGY-01 OLED дисплей изготовлен из 128 x 32 точек монохромЭтот OLED-модуль легкий, с низким расходом энергии, небольшого размера и имеет различные варианты интерфейса, по умолчанию SPI, а доступные варианты - IIC и параллельные порты.Модуль изготовлен из COB OLED, что имеет преимущество в том, что модуль легко устанавливается в соответствии с требованиями заказчика из-за PCB-карты на нем.
Модуль OLED SFOM223YZ49-12832WBGY-01 изначально не имел сенсорной панели, но сенсорная панель может быть настроена.кассовые аппараты, ручные устройства, мобильные машины для заказа и т.д.
Особенности
1Этот 2,23-дюймовый мини OLED дисплей имеет разрешение 128X32 и чипсет SSD1305.
2Этот 2,23-дюймовый OLED дисплейный модуль имеет сверхнизкое потребление энергии: полноэкранное освещение 0,08w.
3Этот 9-контактный OLED дисплей 2.23 дюйма имеет четыре монтажных отверстия для легкой установки,
4Этот 2.23 дюймовый 128x32 OLED продукт предназначен для SPI типа, IIC и параллельного интерфейса.
5Этот 2,23-дюймовый OLED 4-контактный продукт поддерживает различные чипы управления: полностью совместим с серией Arduino 51, серией msp430, stm32/2 CSR IC и т.д.
6Напряжение питания этого SPI 2,23 дюймового OLED-продукта - DC 3V-5V.
7Этот 2,23 дюймовый OLED дисплей модуль встроенный драйвер IC. он может общаться с 2C / IIC интерфейс нужно только 2 I / O порты
8Этот 2,23 дюймовый OLED 128x32 продукт совместим с MMDVM, Pi-Star, и он совместим с Raspberry pi.
9Этот 128x32 SPI OLED 2,23 дюймовый продукт имеет самосветный дизайн, ему не нужно фоновое освещение, дисплей может самосветный; Он имеет высокий контраст, яркие и четкие точки, даже крошечные шрифты довольно читаемы.
10. модуль OLED 2,23 дюйма не имеет встроенных шрифтов внутри контроллера OLED, пользователь может создавать шрифты через программное обеспечение для генерации шрифтов.
| Продукт: | 2.23 дюймовый графический OLED экран |
| Решение: | Разрешение 128x32 точки |
| Интерфейс: | Интерфейс SPI и IIC необязателен |
| Номер пин-кода: | 4 штифта и 9 штифтов не обязательно |
| Оптики: | Все точки зрения |
| Режим отображения: | Пассивная матрица |
| Очертание: | 74.1.0(L) X 33.1 ((W) X 7.4 ((T) (мм) |
| Активная зона: | 55.02 ((L) X 13.1 ((W) (мм) |
| Способ вождения: | 1/32 Рабочий цикл |
| Пиксельный пич: | 00,43 х 0,41 (мм) |
| Рабочая температура: | -40°C до +70°C (настраивается) |
| Соответствие: | Соответствует требованиям REACH & RoHS |
OLED SPI 2.23", 128x32 SPI OLED дисплейный модуль

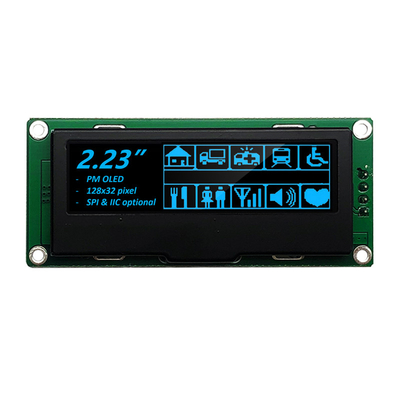

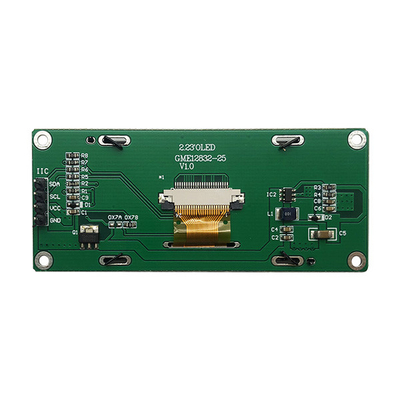

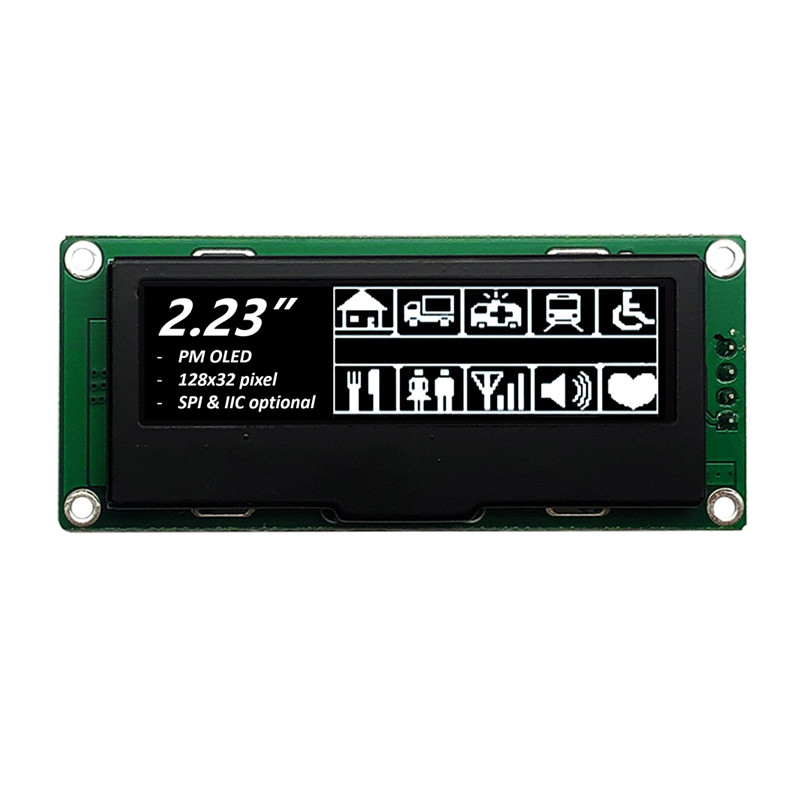

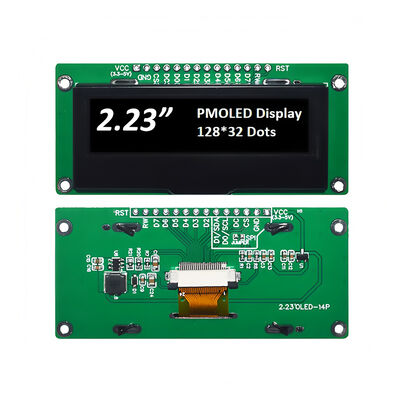

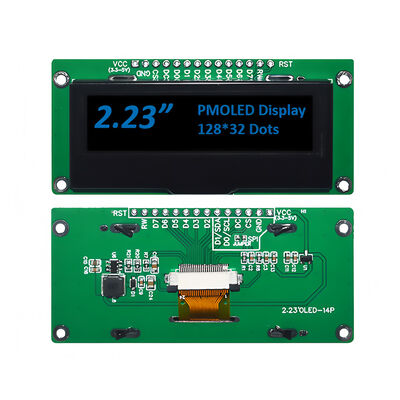

OLED SPI 2.23", 128x32 SPI OLED Дисплейный модуль Изображение продукта
Производственные мощности и сертификаты
Профессиональный производитель OLED-дисплейных модулей
Графические OLED-дисплеи SAEF Technology доступны в трех механических конфигурациях, включая технологии пассивной матрицы COB, COG и TAB.Графические монохромные разрешения OLED доступны в 50x16 OLED графических дисплеях, 64x128 OLED, 100x8 OLED графики, 100x16 OLED, 100x32 графики OLED, 200x16 графики OLED, OLED 128x32, OLED дисплеи 128x64, OLED 128x128, и 256x64 OLED дисплеи.Графические OLED-дисплеи семейства SAEF имеют встроенные контроллеры и интерфейсы., включая параллельные, серийные и I2C OLED, SPI OLED. Эти OLED-модули доступны с напряжением привода 3V или 5V в зависимости от разрешения / цвета.
SAEF предлагает широкий ассортимент OLED-дисплеев от 0,49 дюйма до 5,5 дюйма OLED, таких как 0,49 дюйма микро OLED-дисплей, 0,66 дюйма мини OLED-дисплей, 0,69 дюйма OLED, 0,91 дюйма OLED-дисплей, 0,66 дюйма мини OLED-дисплей, 0,69 дюйма OLED-дисплей, 0,91 дюйма OLED-дисплей, 0,69 дюйма OLED-дисплей, 0,69 дюйма OLED-дисплей, 0,69 дюйма OLED-дисплей, 0,69 дюйма OLED-дисплей, 0,69 дюйма OLED-дисплей, 0,91 дюйма OLED-дисплей, 0,69 дюйма OLED-дисплей, 0,9 дюйма OLED-дисплей, 0,9 дюйма OLED-дисплей, 0,9 дюйма OLED-дисплей, 0,9 дюйма OLED-дисплей.95 дюймовые OLED, 0,96 дюйма OLED-дисплей, 1,5 дюйма OLED-дисплей, 2 дюйма OLED, 2,4 дюйма OLED, 2,7 дюйма OLED-дисплей, 3,12 дюйма OLED-дисплей, 5,5 дюйма OLED-дисплей и индивидуальные дизайнерские решения.
Малые OLED-дисплейные модули SAEF идеально подходят для многих устройств, которые требуют электронных дисплейных панелей.промышленные инструменты, системы POS, автоматизация, аудиовизуальные системы отображения, медицинские устройства, приборы для личной гигиены, бытовые товары, автомобильные дисплеи, динамические информационные дисплеи и многое другое.
