2,4" (2,42") дюймовый OLED, OLED 2,4 дюйма 128x64 SPI I2C Описание экрана
SAEF Technology SFOMS242YZ7-12864WBYG-01 - это матричный графический OLED-модуль 128x64 типа COB. Размер активной области составляет 2,42” по диагонали, а размеры модуля - 71,0x43,5 мм. Этот 2,42-дюймовый OLED-модуль имеет встроенную микросхему SPD0301 и может похвастаться высоким коэффициентом контрастности 20 000:1. Существует множество вариантов интерфейса на выбор, включая интерфейс SPI и IIC (I2C). Напряжение питания логики варьируется от 1,65 В до 3,3 В, типичное значение составляет 2,8 В. Доступные цвета излучения: белый, желтый, синий, зеленый и красный.
OLED-модуль SFOMS242YZ7-12864WBYG-01 изначально без сенсорного экрана, но сенсорная панель может быть настроена. Он широко используется в медицинских анализаторах, измерительных приборах, датчиках, POS-терминалах, устройствах для чтения наличных, портативных устройствах и машинах для заказа еды и т. д.
| Продукт: |
2,42" (2,4") дюймовый OLED-экран |
Разрешение: |
Разрешение 128x64 точки |
| Режим отображения: |
Пассивная матрица |
Оптика: |
Все углы обзора |
| Габаритные размеры: |
71,0 (Д) X 43,5 (Ш) X 6,0 (Т) мм |
Активная область: |
55,01 (Д) X 27,5 (Ш) мм |
| Шаг пикселя: |
0,43 X 0,43 мм |
Метод управления: |
1/64 рабочий цикл |
| Рабочая температура: |
-40°C до +70°C |
Количество контактов: |
7 контактов разъема |
| Интерфейс: |
SPI, I2C опционально |
Соответствие: |
Соответствует REACH и RoHS |
Графические OLED-дисплеи SAEF Technology доступны в трех механических структурах, включая COB, COG и TAB пассивной матричной технологии. Доступное графическое монохромное OLED-разрешение в графическом дисплее OLED 50x16, OLED 64x128, графическом OLED 100x8, OLED 100x16, графическом OLED 100x32, графическом OLED 200x16, OLED 128x32, OLED-дисплее 128x64, OLED 128x128 и OLED-дисплее 256x64. Графические OLED-дисплеи в линейке продуктов SAEF имеют встроенные контроллеры и интерфейсы, включая параллельный, последовательный и I2C OLED, SPI OLED. Эти OLED-дисплейные модули имеют рабочее напряжение 3 В или 5 В в зависимости от разрешения/цвета.
SAEF предлагает широкий спектр OLED-дисплейных модулей размером от 0,49" до 5,5" OLED, таких как 0,49" микро OLED-дисплей, 0,66" мини OLED-дисплей, 0,69" OLED, 0,91" OLED-дисплей, 0,95" OLED, 0,96" OLED-дисплей, 1,5" OLED-дисплей, 2" OLED, 2,4" OLED, 2,7" OLED-дисплей, 5,5" OLED-дисплей и индивидуальные дизайнерские решения.
Маленький OLED-дисплейный модуль SAEF идеально подходит для ряда устройств, требующих электронную панель дисплея. Эти приложения включают носимые устройства, электронные сигареты, POS-системы, товары народного потребления, домашние приложения, промышленные приборы, POS-системы, автоматизацию, аудио/визуальные системы отображения, медицинские устройства, приборы личной гигиены, товары для дома, автомобильные дисплеи, дисплеи динамической информации.
2,4" (2,42") дюймовый OLED, OLED 2,4 дюйма 128x64 SPI I2C Экран Чертеж

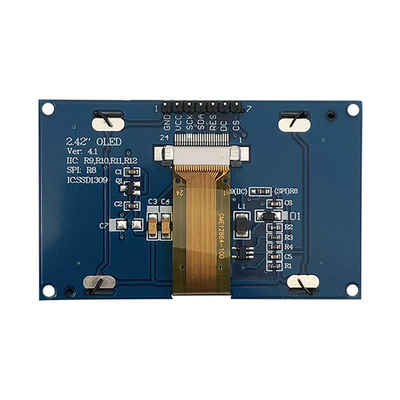

Определение контактов

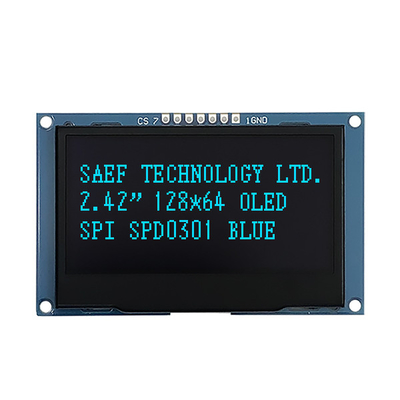

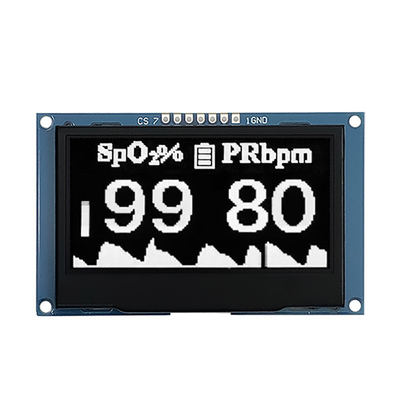

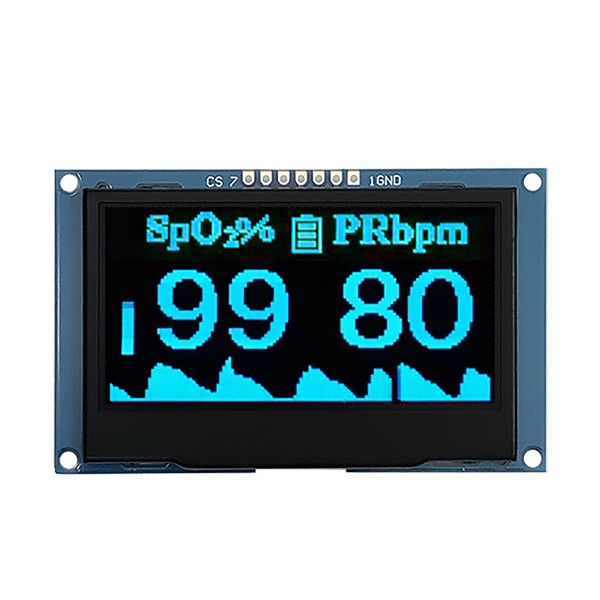

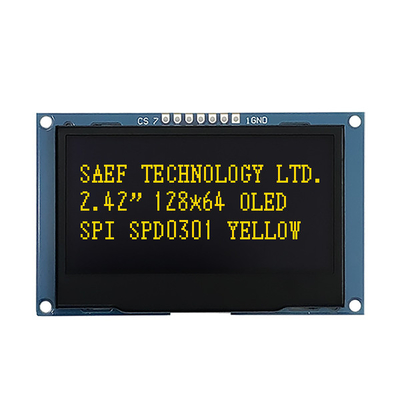

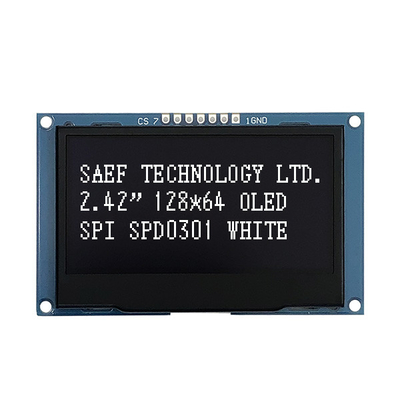

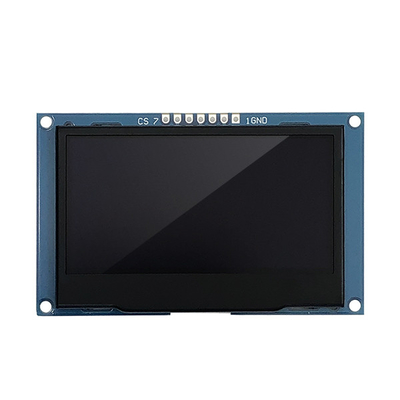

2,4" (2,42") дюймовый OLED, OLED 2,4 дюйма 128x64 SPI I2C Экран Изображение продукта
