Подробная информация о продукте:
|
| Продукт: | 1.3 дюйма SPI OLED 7 штифтов | Резолюция: | Графика 128x64 |
|---|---|---|---|
| Интерфейсы: | ППИ | Смотреть на Алгель: | Весь угол наблюдения |
| Пин-номер: | 7 штырей | Цвет: | Белый Синий необязательно |
| Размер модуля: | 35.5 ((W) × 33.6 ((H) × 2.6 ((T) (мм) | Стекло: | PMOLED (пассивный матричный OLED) |
| Контроллер: | SH1106 или эквивалентный | Операционный временный.: | -40°C до +85°C |
| Соотношение контраста: | 2000: 1 (Контраст тёмной комнаты) | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | Дисплей SPI OLED 1,3 дюйма,7 дисплей Pin OLED 1 |
||
SFOM130YZ7-12864WB-01 Спецификация.pdf
1.3 дюймовый OLED, SPI OLED дисплей Описание
Модель SFOM130YZ7-12864WB-01 - это элемент расширения SF-OS130YZ-12864WB-01, который имеет плату PCB на модуле; диагональ 1,3 дюйма, изготовленная из 128x64 пикселей.Эта плата ПКБ с четырьмя монтажными отверстиями является легким методом для клиентов, чтобы закрепить модули на своих приложениях. Модуль SFOM130YZ7-12864WB-01 встроен в SH1106 IC; он поддерживает 4-проводной интерфейс SPI; опциональный интерфейс I2C, рабочая обязанность 1/64, напряжение питания для логики составляет от 3.3V ~ 5V,Уровень В/В от 5 до 3 В с конверсионной цепью, дисплей с 50% током контрольной доски составляет 80mA @ 3.3VDD (типичное значение). подключение модуля - 7 заголовков, опциональное соединение 4 заголовков.
Этот OLED-модуль подходит для применения в умных домах, медицинских устройствах, интеллектуальных устройств управления, счетчиков и т. д. Он может работать при температуре от -40 °C до +85 °C;
11.3 дюймовый мини OLED дисплей с разрешением 128X64 и чипсетом SH1106
2Сверхнизкое потребление энергии: полноэкранное освещение 0,08 Вт
3. Четыре монтажные отверстия для легкой установки
4. Тип интерфейса: SPI (может быть изменен на IIC)
5. Поддержка различных чипов управления: полностью совместима с серией Arduino 51, серией msp430, stm32/2 CSR IC, ETC
6Напряжение питания: постоянное 3V - 5V
Особенности
| Продукт: | 1.3 дюймовый SPI OLED 7 Pin | Решение: | Графика 128x64 |
|---|---|---|---|
| Интерфейсы: | 4 SPI провода (I2C необязательно) | Смотреть Algle: | Все углы обзора |
| Номер пин-кода: | 7 штифтов (необязательно 4 штифта) | Цвет: | Бело-синий необязательный |
| Размер модуля: | 35.5 ((W) × 33.6 ((H) × 2.6 ((T) мм | Стекло: | ПМОЛЕД |
| Контроллер: | SH1106 или эквивалентный | Время работы: | -40°C до +85°C |
| Контрастный коэффициент: | 2000: 1 (Контраст тёмной комнаты) | Соответствие: | Соответствует требованиям REACH & RoHS |
1.3 дюймовый OLED, SPI OLED Дисплей Рисунок

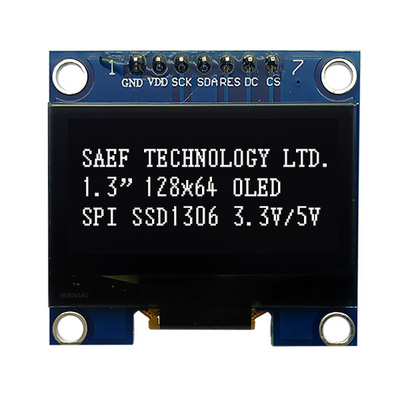

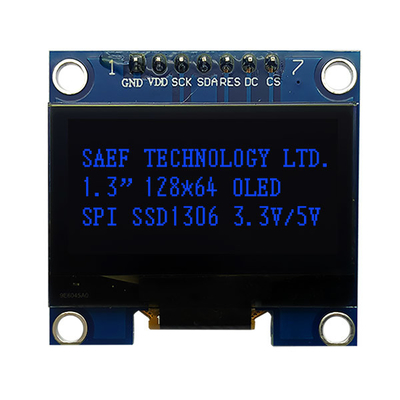

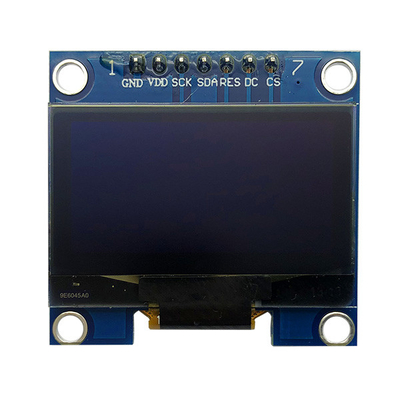

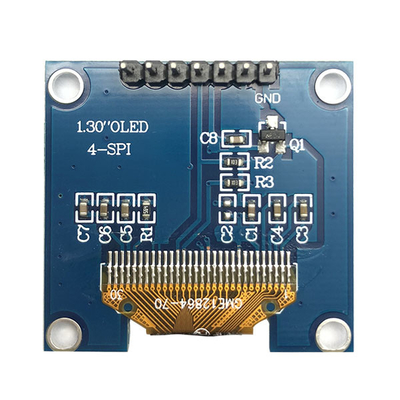

1.3 дюймовый OLED, SPI OLED дисплей Реальное изображение продукта
Часто задаваемые вопросы
Вопрос 1: Можно заказать образец?
О: Да, мы приветствуем заказ образца для проверки качества. Смешанные образцы с разными номерами предметов приемлемы.
Вопрос 2: Как насчет сроков?
Ответ: для готовых продуктов образцы на складе немедленно. 1-1.5 недель для передела образцов. 4-6 недель для массового производства. Для готовых продуктов 2-3 дня для предложения о чертеже;2 часа для отбора образцов при одобрении чертежа; 5-6 часов для испытательного производства/серийного производства при утверждении образца.
Q3. Есть ли у вас какие-либо ограничения MOQ для образцов и производственных заказов?
A: Низкий MOQ. 3-5 штук для проверки образцов доступны. MOQ массового производства обычно 1K / лот. Мы поддерживаем qty ниже, чем MP MOQ для заказа с пробегом / PP-run.
Вопрос 4: Как вы отправляете товары и сколько времени требуется для их прибытия?
Ответ: Отправка по DHL, UPS, FedEx или TNT. Прибытие занимает 5-7 дней. Авиаперевозки и морская перевозка также необязательны.
Вопрос 5: Как сделать заказ на LCD-модуль?
A: Во-первых, сообщите нам о ваших требованиях или приложении.
Во-вторых, мы цитируем в соответствии с вашими требованиями или нашими предложениями.
В-третьих, покупатель подтверждает образцы и размещает депозит для формального заказа.
В-четвертых, мы организуем производство.
Вопрос 6. Можно ли напечатать свой логотип на LCD-продукте?
Ответ: Да. Пожалуйста, сообщите нам формально на этапе проектирования, и мы сделаем образцы с вашим логотипом для вашего тестирования и одобрения образца. После одобрения образца массовое производство будет следовать утвержденным образцам.
Q7: Вы предлагаете гарантию на продукцию?
О: Да, мы предлагаем 1 год гарантии на наши продукты.
Вопрос 8: Как обращаться с неисправными?
A: Во-первых, наша продукция производится в строгой системе контроля качества, а дефектный показатель будет меньше 0,2%.
Во-вторых, в течение гарантийного периода мы будем отправлять новые ЖК с новым заказом для небольшого количества.Мы поправим их и перешлем вам или мы можем обсудить решение, включая повторный звонок в соответствии с реальной ситуацией.
ФАБРИКА И УСОБОДЫ
Ключевое слово поиска: 1.3 OLED, OLED 1.3, 1.3 " OLED, OLED 1.3", 1.3 дюйма OLED, OLED 1.3 дюйма, 1.3 " PMOLED, PMOLED 1.3 дюйма, графический 1.3 дюйма OLED, 12864 OLED, OLED дисплей 128x64.
