Подробная информация о продукте:
|
| Продукт: | TFT 2,3-дюймовый QVGA | Резолюция: | 320x240 точек |
|---|---|---|---|
| Интерфейс: | MCU 16 бит | сенсорный экран: | без соприкосновения (резистивное и PCAP Touch необязательно) |
| Размер контуры: | 500,80х45,6х2,35 мм | Направление просмотра: | Двенадцать. |
| Пин-номер: | 36 штифтов | Соединение: | Горячая панель (настраивается) |
| Поверхностная яркость: | 250 cd/m2 (настраивается) | Операционная температура.: | -20°C до +70°C |
| Время жизни: | 40000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | дисплей 3.2V промышленный TFT,36 дисплей штырей промышленный TFT,2 |
||
SF-TC230T-8088A-N Спецификация 2014-10-20.pdf
2.3" ILI9342C Промышленный TFT дисплей 320x240 MCU Интерфейс 36 штифтов 3.2V 12 часов Введение продукта
SAEF TECHNOLOGY SF-TC230T-8088A-N TFT LCD display module is a transmissive type color active matrix TFT(Thin Film Transistor) liquid crystal display (LCD) that uses amorphous silicon TFT as a switching deviceЭтот модуль состоит из TFT LCD модуля, схемы драйвера и блока подсветки. PPI относится к Pixel Per Inch, разрешению 2.3 ′′ содержит 320 (RGB) X 240 точек (320 горизонтальных на 240 вертикальных пикселей массива)SF-TC230T-8088A-N TFT LCD-модель поддерживает интерфейс MCU; напряжение питания (VCC) приводной ЖК-панели составляет от 2,6 В до 3,4 В. Типичное значение составляет 3,2 В.
SF-TC230T-8088A-N может работать при температуре от -20°C до +70°C; его температура хранения колеблется от -30°C до +80°C. Он отлично подходит для автоматизации, GPS, медицинского оборудования, промышленного устройства,Белое оборудование, умные домашние приложения, система IoT, автомобильное оборудование, автомобильная приборная панель, аудио автомобиля, автомобильные часы, система отображения дверей автомобиля, ионизатор воды, который требует высококачественного и красочного изображения TFT.
| Продукт: | TFT 2,3 дюйма QVGA |
| Решение: | 320х240 точек |
| Интерфейс: | MCU 16 бит |
| Размер контуры: | 50.80х45.6х2.35 мм |
| Номер пин-кода: | 36 штифтов |
| Светимость поверхности: | 250 Cd/m2 (настраивается) |
| Продолжительность: | 40000 часов |
| Прикосновение к экрану | Без прикосновения (резистивное и PCAP-прикосновение необязательно) |
| Направление просмотра: | Двенадцать. |
| Подключение: | Горячая панель (настраивается) |
| Рабочая температура: | -20°C до +70°C |
| Соответствие: | Соответствует требованиям REACH & RoHS |

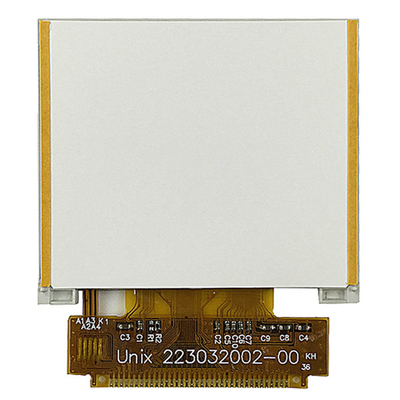

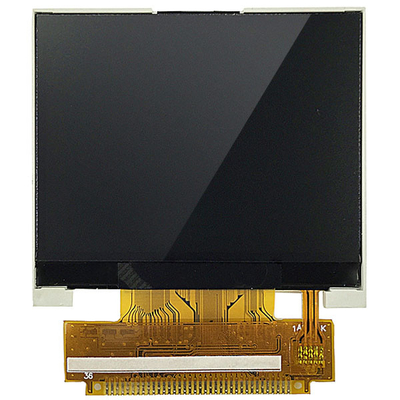

2.3" ILI9342C Промышленный TFT дисплей 320x240 MCU Интерфейс 36 штифтов 3.2V 12 часов Рисунок продукта

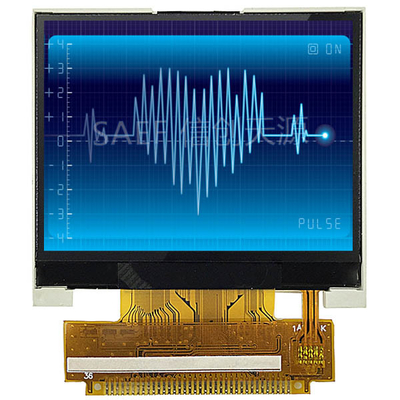

2.3" ILI9342C Промышленный TFT дисплей 320x240 MCU Интерфейс 36 штифтов 3.2V 12 часов Изображение продукта
Производственные мощности и сертификации
Проектируемый емкостный сенсорный экран (PCAP)
Проектированная емкостная (PCAP) сенсорная технология предлагает быстрый и чувствительный ответ и профессиональную надежность в сочетании.
Технология проецированного емкостного сенсорного экрана предназначена для строгих промышленных, медицинских и автомобильных приложений.что является интегрированным встроенным решением, которое помогает упростить цепочку поставок и сборку.
Стекло покрытия:
1. Форма: специальные размеры, формы, краевые обработки, отверстия и вырезы
2Цвет: шелковая печать, логотип
3Стекло: стекло Gorilla, закаленное стекло, PMMA
4Обработка: зеркало, AG, AR, AF
Датчик:
1Материал датчика: стекло, пленка, пленка + пленка.
2FPC: Форма конструкции необязательна.
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix и так далее
4Интерфейс: I2C, USB, RS232
Часто задаваемые вопросы
Вопрос 1: Можно заказать образец?
О: Да, мы приветствуем заказ образца для проверки качества. Смешанные образцы с разными номерами предметов приемлемы.
Вопрос 2: Как насчет сроков?
Ответ: для готовых продуктов, образцы на складе немедленно. 1-1.5 недель для передела образцов. 4-6 недель для массового производства. Для дизайнерских продуктов, 2-3 дня для предложения о чертеже;2 часа для отбора образцов при одобрении чертежа; 5-6 часов для испытательного производства/серийного производства при утверждении образца.
Q3. Есть ли у вас какие-либо ограничения MOQ для образцов и производственных заказов?
О: Низкий MOQ. 3-5 штук для проверки образцов доступны. MOQ массового производства обычно 1K / лот. Мы поддерживаем qty ниже, чем MP MOQ для заказа с пробегом / PP-run.
Вопрос 4: Как вы отправляете товары и сколько времени требуется для прибытия?
Ответ: Отправка по DHL, UPS, FedEx или TNT. Прибытие занимает 5-7 дней. Авиаперевозка и морская перевозка также необязательны.
Вопрос 5: Как сделать заказ на LCD-модуль?
A: Во-первых, сообщите нам о ваших требованиях или приложении.
Во-вторых, мы цитируем в соответствии с вашими требованиями или нашими предложениями.
В-третьих, покупатель подтверждает образцы и размещает депозит для формального заказа.
В-четвертых, мы организуем производство.
Вопрос 6. Можно ли напечатать свой логотип на LCD-продукте?
Ответ: Да. Пожалуйста, сообщите нам формально на этапе проектирования, и мы сделаем образцы с вашим логотипом для вашего тестирования и одобрения образца. После одобрения образца массовое производство будет следовать утвержденным образцам.
Q7: Вы предлагаете гарантию на продукцию?
О: Да, мы предлагаем 1 год гарантии на наши продукты.
Вопрос 8: Как обращаться с неисправными?
A: Во-первых, наша продукция производится в строгой системе контроля качества, а дефектный показатель будет меньше 0,2%.
Во-вторых, в течение гарантийного периода мы будем отправлять новые ЖК с новым заказом для небольшого количества.Мы поправим их и перешлем вам или мы можем обсудить решение, включая повторный звонок в соответствии с реальной ситуацией.
