Подробная информация о продукте:
|
| Продукт: | 3.5" QVGA RGB TFT LCD | Резолюция: | 320x240 точек |
|---|---|---|---|
| сенсорный экран: | с экраном касания PCAP | Объектив крышки: | Настраиваемый |
| Направление просмотра: | В шесть часов. | Интерфейс: | ИНТЕРФЕЙС RGB |
| Очертание Дим.: | 76.9x63.9x4.65 мм | Пин-номер: | 54 штифта |
| Соединение: | Стыковочные устройства | Операционная температура.: | -20°C до +70°C |
| Поверхностная яркость: | 320 cd/m2 (можно настроить) | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | Дисплей QVGA PCAP TFT,3,5" дисплей 320x240 PCAP TFT |
||
TFT 3,5 дюймовый QVGA 320x240 пейзажный RGB LCD с PCAP емкостным сенсорным экраном HX8238 54 пин
SAEF TECHNOLOGY SF-TO350M-8840A-CT представляет собой 3,5-дюймовую ЖК-элемент с тонкопленочными транзисторами в качестве активных элементов и содержит пиксели.3) дюймовый трансмиссивный тип основной ТН-LCD панелиРазрешение панели 320 ((RGB) x 240 пикселей и может отображать цвет до 16,7M.
SF-TO350M-8840A-CT имеет сенсорный экран PCAP с подключенным OCA, PCAP имеет структуру G + G. SF-TO350M-8840A-CT поддерживает RGB-интерфейс, а сенсорный экран - IIC-интерфейс.
SF-TO350M-8840A-CT TFT LCD-модуль широко используется в черном ящике, умных устройствах, мобильных POS, считывателях денег, портативных телефонах с GPS, портативных машинах для заказов пищи, анализаторах сигналов,лабораторное оборудование на скамейке, системы безопасности, домашней автоматизации, мини-аудиоплеера, детского монитора и других ручных устройств и т.д.
| Продукт: | 3.5" QVGA RGB TFT LCD | Решение: | 320х240 точек |
|---|---|---|---|
| Прикосновение к экрану | С сенсорным экраном PCAP | Линза крышки: | Настраиваемый |
| Направление просмотра: | В шесть часов. | Интерфейс: | Интерфейс RGB |
| Очертание: | 76.9х63.9х4.65 мм | Номер пин-кода: | 54 штифта |
| Подключение: | Стыковочные устройства | Рабочая температура: | -20°C до +70°C |
| Светимость поверхности: | 320Cd/м2 | Соответствие: | Соответствует требованиям REACH & RoHS |
3.5" RGB TFT, QVGA 3,5 дюймовый ЖК-дисплей Dсверкание
Определение пин интерфейса
| Нет, нет, нет. | ПИН-код | I/O | Описание |
| 1 | LED-K1 | Я... | Светодиодный катод |
| 2 | LED-K2 | Я... | Светодиодный катод подключается к светодиоду-K1 |
| 3 | Светодиод-А1 | Я... | ЛЭД-анод |
| 4 | Светодиод-А2 | Я... | Подключение светодиодного анода к светодиоду-A1 |
| 5-7 | NC | - | Никакой связи |
| 8 | /RESET | Я... | Перезагрузить пин |
| 9 | CS | Я... | Входной пин для сигнала выбора чипа |
| 10 | SCL | Я... | Сигнал часа SPI |
| 11 | SDI | Я... | Пин ввода интерфейса SPI |
| 12 | B0 | Я... | Синий сигнал передачи данных (LSB) |
| 13 - 19 | В1-7 | Я... | Синий сигнал данных |
| 20 | G0 | Я... | ЗЕЛЕНЫЙ Сигнал данных ((LSB) |
| 21-27 | G1-7 | Я... | Сигнал данных "ЗЕЛЕНЫЙ" |
| 28 | R0 | Я... | Сигнал данных RED (LSB) |
| 29-35 | R1-7 | Я... | Красный сигнал данных |
| 36 | HSYNC | Я... | Горизонтальный синхронизирующий сигнал |
| 37 | VSYNC | Я... | Сигнал вертикальной синхронизации |
| 38 | DOTCLK | Я... | Сигнал часа для выборки каждой даты |
| 39-40 | NC | - | Никакой связи |
| 41 | VDD | Я... | +2,8В источник питания |
| 42 | VDDIO | Я... | 1.8V ~ 2.8V Источник питания |
| 43 | YU | Я... | Пин панели сенсорной |
| 44 | XL | Я... | |
| 45 | YD | Я... | |
| 46 | XR | Я... | |
| 47-51 | NC | - | Не связь |
| 52 | ЕНАБЛЕ | Я... | Вводные данные включить управление |
| 53-54 | ГНД | Я... | Силовое заземление |
Максимальная абсолютная граница
| Положение | Символ | Стоимость | Единица |
| Напряжение питания для логики | VDD | 1.6~3.3 | V |
| Входное напряжение | Вино | ВДД+0.3 | V |
| Рабочая температура | Топр | - От 20 до 70 | °C |
| Температура хранения | Tstg | -30 до 80 | °C |

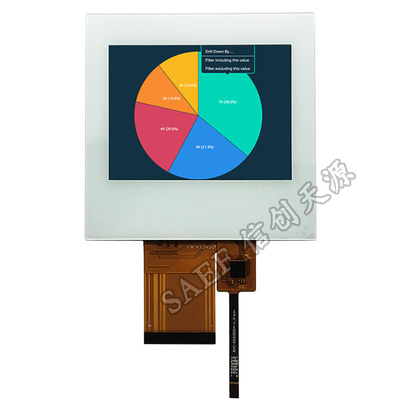

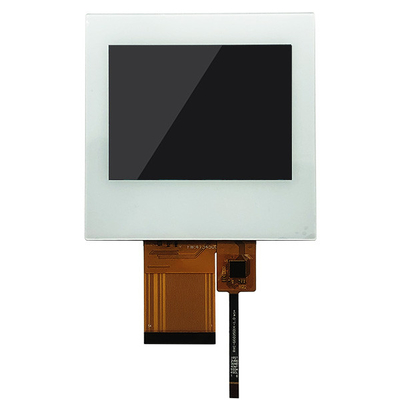

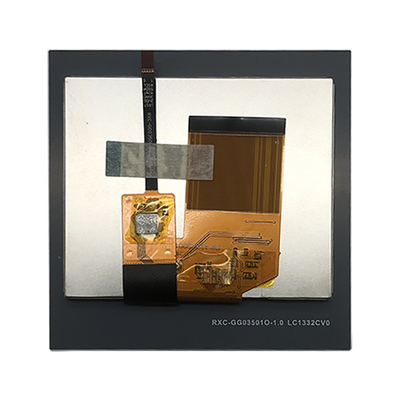

3.5" RGB TFT, QVGA 3,5 дюймовый ЖК-дисплейРеальное изображение продукта
Ключевое слово поиска: tft 3.5", 3.5 tft lcd, 3.5 "tft lcd, 3.5 дюйма tft lcd, tft lcd 3.5, 3,5 дюймовый tft дисплей, 3,5 дюймовый tft дисплей, 3,5 дюймовый tft дисплей, 3,5 дюймовый tft дисплей, 3,5 дюймовый tft дисплей, 3,5 дюймовый tft lcd дисплей, 3,5 дюймовый tft экран, 3,5 дюймовый tft экран, 3,5 дюймовый tft экран, 3,5 дюймовый tft экран, 3,5 дюймовый tft экран,3,5-дюймовый LCD экран, 3,5-дюймовый RGB TFT, TFT 3,5 дюйма RGB, 3,5 QVGA, Китай 3,5 дюйма TFT.
