PCAP TFT дисплей 3,4-дюймовый круглый ЖК-дисплей с трехполосным интерфейсом Mipi 800x800 точек с CTP

PCAP TFT дисплей 3,4-дюймовый круглый ЖК-дисплей с трехполосным интерфейсом Mipi 800x800 точек с CTP
PCAP TFT дисплей 3,4-дюймовый круглый ЖК-дисплей с трехполосным интерфейсом Mipi 800x800 точек с CTP PCAP TFT дисплей 3,4-дюймовый круглый ЖК-дисплей с трехполосным интерфейсом Mipi 800x800 точек с CTP PCAP TFT дисплей 3,4-дюймовый круглый ЖК-дисплей с трехполосным интерфейсом Mipi 800x800 точек с CTP PCAP TFT дисплей 3,4-дюймовый круглый ЖК-дисплей с трехполосным интерфейсом Mipi 800x800 точек с CTP

Большие изображения :  PCAP TFT дисплей 3,4-дюймовый круглый ЖК-дисплей с трехполосным интерфейсом Mipi 800x800 точек с CTP

Подробная информация о продукте:
Место происхождения: Шэньчжэнь/Китай
Фирменное наименование: SAEF
Сертификация: ISO9001 / ISO14000
Номер модели: SF-TO340B-8978A-CT
Документ: SF-TO340B-8978A-CT Specific...on.pdf
Оплата и доставка Условия:
Количество мин заказа: 3 ПК
Цена: The lowest market price guaranteed
Упаковывая детали: Стандартный пакет экспортированием
Время доставки: 1-5 недель
Условия оплаты: L/C, T/T, Western Union, Paypal
Поставка способности: ПК 3000K в месяц

PCAP TFT дисплей 3,4-дюймовый круглый ЖК-дисплей с трехполосным интерфейсом Mipi 800x800 точек с CTP

описание
Продукт: 30,4-дюймовый TFT сенсорный экран Резолюция: 800х800 пикселей
сенсорный экран: с CTP Направление просмотра: IPS (80/80/80/80)
Управляющий модуль: Ili9881c или эквивалентный Пин-номер: 39
Размер контуры: 99.0 x 96,6 x 3,98 (мм) Активная зона: 87.6 x 87.6 (мм)
Соединение: ZIF Поверхностная яркость: 350 cd/m2 (нитов)
интерфейс: MIPI 3 полоса Срок службы светодиодов: 40,000 часов
IC драйвера CTP:: HX8526-E30 Соответствие: Соответствует требованиям REACH & RoHS
Выделить:

дисплей 800x800 PCAP TFT

,

3

,

4 дисплей дюйма PCAP TFT



О данном пункте SF-TO340B-8978A-CT



Улучшите свое устройство с помощью нашего 3,4-дюймового круглого PCAP TFT дисплея, предлагающего потрясающее разрешение 800х800 точек.Этот дисплей обеспечивает кристально чистые визуальные эффекты и предназначен для бесшовной интеграции в различные приложения, от потребительской электроники до промышленных решений.



Ключевые особенности:

  • Потрясающее качество дисплея:С разрешением 800 x 800 точек, этот TFT LCD предлагает яркие и яркие цвета, обеспечивая исключительный опыт просмотра под любым углом.
  • Круглый дизайн:Уникальный круглый форм-фактор позволяет создавать инновационные дизайны и приложения, идеально подходящие для наручных часов, приборов измерения и декоративных устройств.
  • Усовершенствованная технология касания:Интегрированная емкостная сенсорная панель (CTP) обеспечивает отзывчивый сенсорный опыт, позволяющий интуитивно пользовательские взаимодействия и жесты.
  • Интерфейс MIPI с тремя полосами:Этот дисплей, оснащенный трехполосным интерфейсом MIPI, обеспечивает быструю передачу данных и надежную связь с минимальной задержкой, что делает его подходящим для высокопроизводительных устройств.
  • Прочный и надежный:Этот дисплей, созданный для долговечности и долговечности, спроектирован, чтобы выдерживать суровые условия, обеспечивая постоянную производительность.



Применение:3,4-дюймовый круглый PCAP TFT дисплей идеально подходит для:

  • Технология ношения:Умные часы и фитнес-трекеры.
  • Потребительская электроника:Устройства домашней автоматики и умные приборы.
  • Промышленное оборудование:Контрольные панели и системы мониторинга.
  • Интерфейсы HMI:Интерфейсы человека-машины для различных приложений.



Почему вы выбрали наш 3,4-дюймовый круглый дисплей?

Наш PCAP TFT дисплей сочетает в себе высококачественную визуализацию с новейшей сенсорной технологией,что делает его идеальным выбором для разработчиков и производителей, стремящихся создать эстетически приятные и функциональные продукты..



Спецификации:

  • Размер: 3,4 дюйма (круглый)
  • Разрешение: 800 х 800 точек
  • Интерфейс: 3-полосный MIPI
  • Технология касания: емкостная сенсорная панель (CTP)



Улучшите дизайн продукта с помощью нашего 3,4-дюймового LCD-дисплея PCAP TFT. Закажите сейчас, чтобы насладиться идеальным сочетанием стиля, производительности и передовых технологий для вашего следующего проекта!





Спецификация продукта



Особенность Спецификация
Размер 3.4 дюйма
Резолюция 800 ((RGB) x 800
Тип технологии a-Si
Конфигурация пикселей Вертикальная полоса RGB
Пиксельный пич ((um)) 109.5*109.5
Режим отображения СФТ
Обработка поверхности HC
Направление просмотра Бесплатно
Модуль (W x H x D) (мм) с CTP 99.0 х 96.6 х 3.98
Активная площадь ((мм) 87.6*87.6
С/без TSP С CTP
Тип совпадающего соединения ФПК
Номера светодиодов 8 светодиодов
CTP Твердость поверхности ≥ 7H
Масса (г) ТБД
Интерфейс MIPI 3 полоса
Глубина цвета 16.7M
Ключевой модуль для ЖК-диспетчеров ILI9881C
IC драйвера CTP HX8526-E30
Интерфейс CTP IIC





Очертание контуры





PCAP TFT дисплей 3,4-дюймовый круглый ЖК-дисплей с трехполосным интерфейсом Mipi 800x800 точек с CTP 0



PCAP TFT дисплей 3,4-дюймовый круглый ЖК-дисплей с трехполосным интерфейсом Mipi 800x800 точек с CTP 1





Определение пин интерфейса



Пин

Нет, нет, нет.

Символ I/O Функция
1 ГНД ГНД Силовое заземление
2 LEDA П

ЛЭД-анод

3 LEDA П
4 LEDK П Светодиодный катод
5 LEDK П
6 ГНД ГНД Силовое заземление
7 VDD ((-5V) П

-5В ВВТ

8 VDD ((-5V) П
9 ГНД ГНД Силовое заземление
10 VDD ((+5В) П

Вход +5В

11 VDD ((+5В) П
12 ГНД ГНД Силовое заземление
13 ОВВСК П Электрическое питание 1,8 В
14 ОВВСК П
15 ГНД ГНД Силовое заземление
16 Перезагрузка Я... Глобальный сброс пин
17 ГНД ГНД Силовое заземление
18 ТЭ Я... мощность эффекта разрыва
19 ГНД ГНД Силовое заземление
20 NC N

Никакой связи.

21 NC N Никакой связи.
22 NC N Никакой связи.
23 ГНД ГНД Силовое заземление
24 LAN2_P Я... МИПИ полоса 2+
25 NC N Никакой связи.
26 LAN2_N Я... MIPI полоса 2-
27 ГНД ГНД Силовое заземление
28 CLK_P Я... Часы MIPI +
29 NC N Никакой связи.
30 CLK_N Я... Часы IMIPI -
31 ГНД ГНД Силовое заземление
32 LAN1_P Я... МИПИ полоса 1+
33 NC N Никакой связи.
34 LAN1_N Я... МИПИ полоса 1-
35 ГНД ГНД Силовое заземление
36 LAN0_P Я... МИПИ полоса 0+
37 NC N Никакой связи.
38 LAN0_N Я... МИПИ полоса 0-
39 ГНД ГНД Силовое заземление



Определение пин интерфейса CTP



Пин Имя
1 VCCA ((2,8В)
2 VCCD ((1,8В)
3 SCL
4 SDA
5 ГНД
6 ГНД
7 TSIX
8 NC
9 NC
10 XRES





Абсолютные максимальные рейтинги



Положение Символ МИН Максимум Единица
Напряжение питания ОВВСК -Нет.3 3.3 V
Напряжение питания VDD ((+5В) -Нет.3 6.5
Напряжение питания VDD ((-5V) - Шесть.5 0.3
Напряжение логического питания VCCIO -Нет.3 3.3 V
Операционная температура Сверху - 20 70 °C
Температура хранения Tst -30 80 °C
Абсолютная влажность А-х-х - Я... ≤ 70 г/м3





Электрические характеристики



Положение Символ МИН Тип Максимум Единица
Напряжение питания ОВВСК 1.75 1.8 3.3 V
Напряжение питания VDD ((+5В) 4.5 5.0 6 V
Напряжение питания VDD ((-5V) -6 - Пять.0 - Четыре.5

Ввод

Сигнал

Напряжение

Высокое положение ВИЧ 0.7*IOVCC - ОВВСК V
Низкий уровень VIL 0 - 0.3*IOVCC V





Спецификация подсветка



Положение Символ Минуты Тип Макс Единица Примечание
Впередний ток Если 18 20 22 mA 1 светодиод
Напряжение вперед VF - 12.8 - V BLH-BLL
Потребление энергии от подсветки WBL - 512 - мВт 8 светодиодов
Время эксплуатации - - 30,000 - Часы Для каждого светодиода





Оптические характеристики



Положение Символ Состояние Минуты Тип Макс Единица

С точки зрения

θT

CR ¥10

70 80 - Я...



Степень

θB 70 80 - Я...
θL 70 80 - Я...
θR 70 80 - Я...
Соотношение контраста КР θ=0o 600 800 - Я...

Время ответа

В тоннах 25°C

- Я...

25

35

мс

ТОФФ
Однородность У   75 80 - Я... %
NTSC     65 70 - Я... %
Просветительность Л   280 350 - Я... cd/m2





Изображение продукта

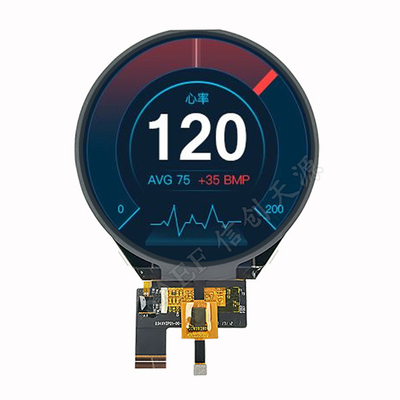

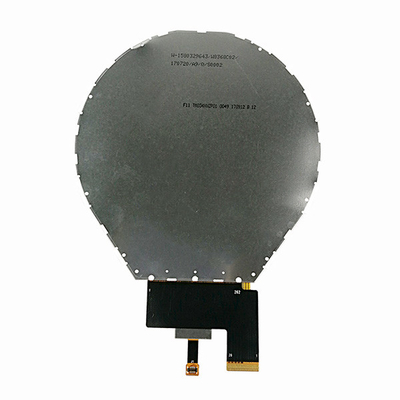

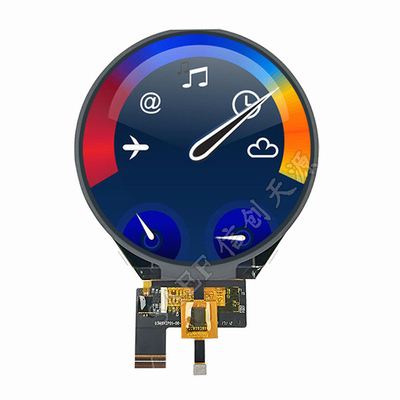

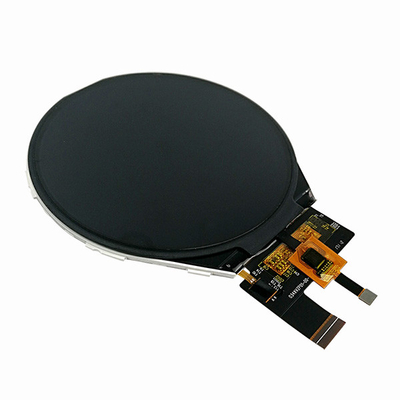

PCAP TFT дисплей 3,4-дюймовый круглый ЖК-дисплей с трехполосным интерфейсом Mipi 800x800 точек с CTP 2

 PCAP TFT дисплей 3,4-дюймовый круглый ЖК-дисплей с трехполосным интерфейсом Mipi 800x800 точек с CTP 3PCAP TFT дисплей 3,4-дюймовый круглый ЖК-дисплей с трехполосным интерфейсом Mipi 800x800 точек с CTP 4PCAP TFT дисплей 3,4-дюймовый круглый ЖК-дисплей с трехполосным интерфейсом Mipi 800x800 точек с CTP 5
