Подробная информация о продукте:
|
| Продукт: | 3,5 дисплей дюйма TFT | Резолюция: | пикселы 320x480 |
|---|---|---|---|
| Пин-номер: | 45 штырей | Интерфейс: | Интерфейс MCU + RGB |
| Очертание Дим.: | 54.9x82.94x2.1 (мм) | Направление просмотра: | Двенадцать. |
| Сенсорный экран: | без сенсорного экрана | Дисплей: | ST7796S |
| Соединение: | Стыковочные устройства | Поверхностная яркость: | 300 Cd/m2 |
| Операционная температура.: | -20°C до +70°C | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 3,5 дисплей модуля дюйма TFT LCD,Дисплей модуля ST7796S TFT LCD |
||
О данном пункте SF-TC350H-8417A-N
30,5-дюймовый дисплей с TFT-модулем LCD промышленного класса с разрешением матрицы точек 320x480, оснащенный управляющим IC ST7796S, является высококачественным дисплейным решением, предназначенным для передних экранов умных устройств.Особенности этого монитора следующие::
Контраст: ТФТ-экраны промышленного класса, как правило, имеют высокую контрастность для обеспечения слойности изображений и яркости цветов.
Интерфейс: для удовлетворения потребностей различных систем могут быть предоставлены несколько вариантов интерфейса, таких как интерфейс RGB, LVDS и т.д.
Настраиваемые услуги: В зависимости от потребностей клиента, могут быть предоставлены настраиваемые услуги, включая размер, разрешение, интерфейс и функциональность.
Прочность: для обеспечения долгосрочной стабильности и долговечности дисплея используются компоненты промышленного класса, подходящие для непрерывной работы 24 часа в сутки.
Этот монитор является идеальным решением для промышленных и коммерческих приложений из-за его высокого разрешения, высокой яркости, высокой контрастности и прочности промышленного класса.
Особенности
| Продукт: | 3.5 дюймовый TFT дисплей | Решение: | 320x480 пикселей |
|---|---|---|---|
| Номер пин-кода: | 45 штифтов | Интерфейс: | MCU + RGB интерфейс |
| Очертание: | 54.9х82.94х2.1 мм | Направление просмотра: | Двенадцать. |
| Прикосновение к экрану | Без сенсорного экрана | Управляющий блок: | ST7796S |
| Подключение: | Стыковочные устройства | Светимость поверхности: | 300 Cd/m2 |
| Рабочая температура: | -20°C до +70°C | Соответствие: | Соответствует требованиям REACH & RoHS |
Механический контурный рисунок
Определение пин интерфейса
|
Нет, нет, нет. |
ПИН-код |
I/O |
Описание |
|
1-6 |
K1-K6 |
О |
Светодиодный катод |
|
7 |
А. |
О |
ЛЭД-анод |
|
8 |
ГНД |
Я... |
Земля |
|
9-10 |
ВКК |
Я... |
Силовое питание 2.8В напряжение |
|
11 |
NC |
- |
Открыть |
|
12 |
CS |
Я... |
Входной пин для сигнала выбора чипа |
|
13 |
РС |
Я... |
Регистрировать выбранный сигнал |
|
14 |
WR |
Я... |
Напишите входный пин для сигналов |
|
15 |
РД |
Я... |
Читать входный шприц сигнала |
|
16 |
SDA |
Я... |
Пин ввода интерфейса SPI |
|
17 |
СДО |
Я... |
SPI Выход интерфейса |
|
18-35 лет |
DB0-DB17 |
I/O |
Отображение данных I/O |
|
36 |
DE |
Я... |
Вводные данные включить управление |
|
37 |
DCLK |
Я... |
Сигнал часа для выборки каждой даты |
|
38 |
HSYNC |
Я... |
Горизонтальный синхронизирующий сигнал |
|
39 |
ГНД |
Я... |
Земля |
|
40 |
VSYNC |
Я... |
Сигнал вертикальной синхронизации |
|
41 |
Перезагрузка |
Я... |
Вводный сигнал LCM Reset |
|
42-44 |
IM2-IM0 |
Я... |
Мод интерфейса MCU выбран. |
|
45 |
ГНД |
Я... |
Земля |
Максимальная абсолютная граница
|
Положение |
Символ |
Стоимость |
Единица |
|
Напряжение питания для логики |
VDD |
0.3~4.6 |
V |
|
Входное напряжение |
Вино |
ВДД+0.3 |
V |
|
Рабочая температура |
Топр |
- От 20 до 70 |
°C |
|
Температура хранения |
Tstg |
-30 до 80 |
°C |
Характеристики постоянного тока
|
Положение |
Символ |
Минуты |
Тип |
Макс |
Единица |
Условия испытания |
|
Рабочее напряжение |
VDD |
2.6 |
2.8 |
3.3 |
V |
- |
|
Ток подачи |
IDD |
- |
- |
5 |
mA |
VDD=2,8V,Ta=25°C |
|
Входное напряжение |
ВИЧ |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
Ток утечки ввода |
IIL |
- Один.0 |
- |
1.0 |
mA |
VIN=VDD или VSS |
Заднее освещение Электрооптические характеристики
|
Положение |
Символ |
МИН |
Тип |
Максимум |
ЕДИНСТВО |
Испытание Состояние |
|
Напряжение питания |
Vf |
- |
3.2 |
3.4 |
V |
Если= 140mA |
|
Ток подачи |
Если |
- |
140 |
- |
mA |
- |
|
Обратное напряжение |
ВР |
- |
- |
5 |
V |
- |
|
Рассеивание энергии |
Pd |
- |
- |
- |
мВт |
- |
|
Интенсивность света для LCM |
- |
|
300 |
- |
Cd/m2 |
Если= 140 мА |
|
Единообразие для LCM |
- |
- |
- |
- |
% |
Если=140 mA |
|
Цвет подсветки |
Белый |
|||||

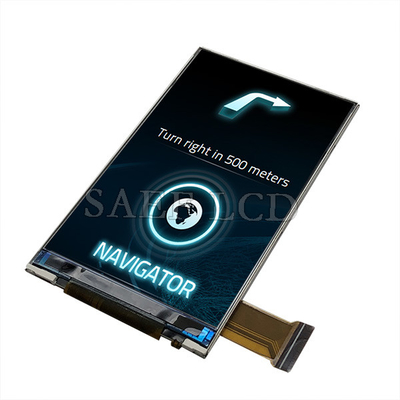

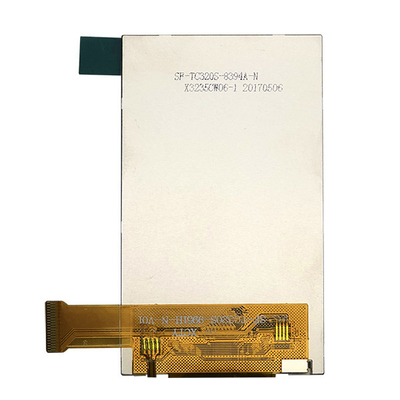

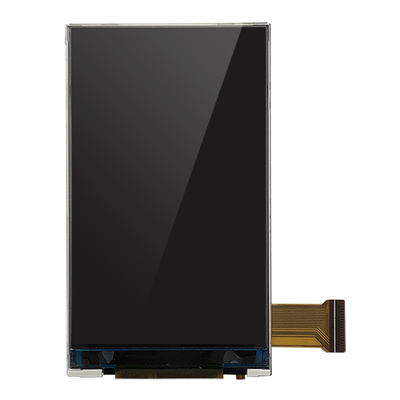

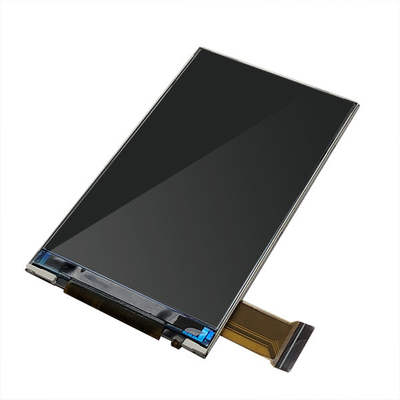

Изображение продукта
