Подробная информация о продукте:
|
| Ключевые слова: | 7 дюймовый TFT LCD сенсорный модуль | сенсорный экран: | PCAP ((Капацитивный сенсорный экран) |
|---|---|---|---|
| Резолюция: | 1024x600 | Размер защитного прозрачного стекла: | Необязательно для настройки |
| Интерфейс LCM: | ИНТЕРФЕЙС RGB | Поверхностная яркость: | 200 cd/m2 |
| Срок службы светодиодов: | 40,000 часов | Штыри: | 50 штифтов |
| Направление просмотра: | Бесплатно ((80/80/80/80) | CTP-интерфейс: | I2C |
| Операционная температура.: | – 20℃ к +70℃ | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 1024x600 7 экран касания дюйма TFT,Экран касания дюйма TFT IPS 7,Сенсорная панель TFT PCAP |
||
7 дюймовый TFT LCD сенсорный модуль IPS полный угол просмотра 1024x600 точек с RGB интерфейсом с PCAP

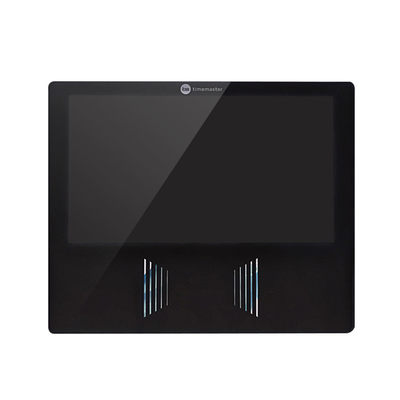

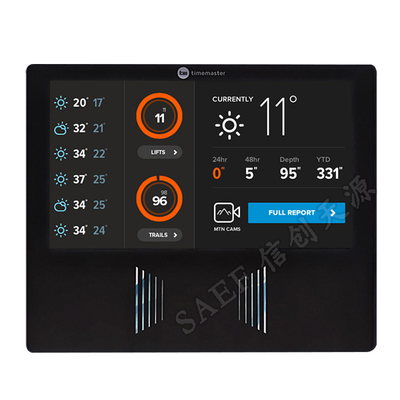

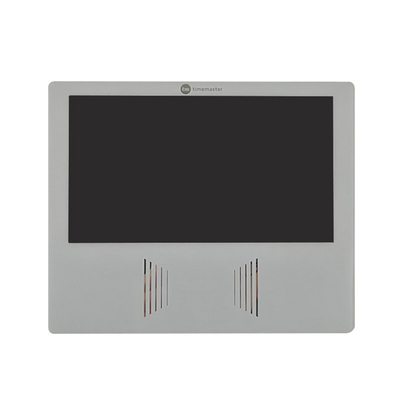

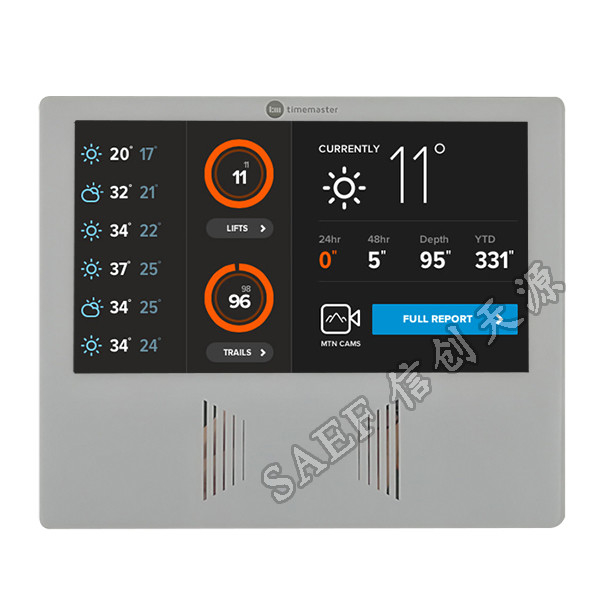

SAEF Technology SF-TC700B-8619A-CT3/CT4 представляет собой 7-дюймовый полноугольный TFT LCD дисплей типа IPS с разрешением QVGA 1024x600 пикселей.И черное, и белое стекло для крышки.
Этот ЖК-модуль имеет диаметры 182,5*151*5,38 мм и размер AA 154,21x85,92 мм. Этот 7-дюймовый ЖК-модуль TFT имеет PCAP ((Capacitive Touch Screen).и SF-TC700B-8619A-CT4 с черным стеклом крышки. LCM интерфейс с RGB интерфейсом, 50 пин. CTP интерфейс I2C. SF-TC700B-8619A-CT3/CT4 с 320cd/m2 (нитов) яркости поверхности,этот модуль LCD дисплея может работать при температуре от ≈20°C до +70°C.
| Ключевые слова: | 7 дюймовый TFT LCD сенсорный модуль | Прикосновение к экрану | PCAP ((Капацитивный сенсорный экран) |
|---|---|---|---|
| Решение: | 1024х600 | Размер стекла крышки: | Необязательно для настройки |
| Интерфейс LCM: | Интерфейс RGB | Светимость поверхности: | 200 Cd/m2 |
| Продолжительность жизни светодиода: | 40000 часов | Пины: | 50 ПИН-кодов |
| Направление просмотра: | Бесплатный ((80/80/80/80) | Интерфейс CTP: | I2C |
| Рабочая температура: | от 20°C до +70°C | Соответствие: | Соответствует требованиям REACH & RoHS |

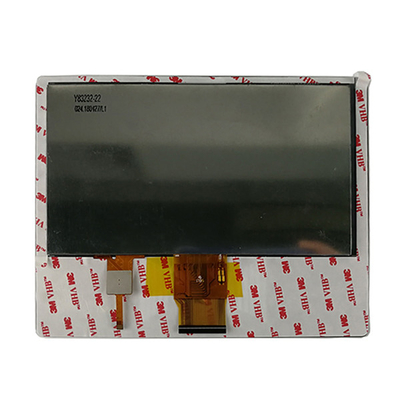

7 дюймовый TFT LCD сенсорный модуль Рисунок
Интерфейс CTP
Пин-1, ГНД
Пин-2, SDA 1.8В
Пин 3, SCL 1,8 В
Пин 4, ВСК 2,8 Вт.
Пин 5, INT 1,8 В
Пин 6, RST 1,8 В
| ПИН-код No. | СИМБОЛ | Определение |
| 1 | Светодиод + | Мощность для светодиодного подсветки (анода) |
| 2 | Светодиод + | Мощность для светодиодного подсветки (анода) |
| 3 | Светодиодные... | Мощность для светодиодного подсветки (катода) |
| 4 | Светодиодные... | Мощность для светодиодного подсветки (катода) |
| 5 | ГНД | Полевое положение ((0V) |
| 6 | VCOM | Напряжение питания к общему электроду ТФТ-панели |
| 7 | DVDD | Мощность для цифровых и аналоговых схем |
| 8 | МОД | Выбрать режим DE/SYNC. MODE=0:SYNC Mode; MODE=1:DE Mode; |
| 9 | DE | Ввод данных Включить режим TTL. |
| 10 | VS | Вертикальный синхронный вход |
| 11 | HS | Горизонтальный синхронный вход |
| 12 ~ 19 | B7 ~ B0 | Синие данные |
| 20 ~ 27 | G7 ~ G0 | Зеленые данные |
| 28 ~ 35 | R7 ~ R0 | Красные данные |
| 36 | ГНД | Полевое положение ((0V) |
| 37 | DCLK | Параллельный вход RGB часов. |
| 38 | ГНД | Полевое положение ((0V) |
| 39 | L/R | Выбор слева / справа |
| 40 | У/Д | Настройка сканирования Gate Driver вверх/вниз |
| 41 | ВГГ | Врата на напряжение |
| 42 | VGL | Врата от напряжения |
| 43 | AVDD | Мощность для аналоговой схемы |
| 44 | Перезагрузка | Глобальная резервировка |
| 45 | NC | Никакой связи. |
| 46 | VCOM | Напряжение питания к общему электроду ТФТ-панели |
| 47 | DITHB | Включить/ отключить функцию дифтерирования. |
| 48 | ГНД | Полевое положение ((0V) |
| 49 | NC | Никакой связи. |
| 50 | NC | Никакой связи. |
| Положение | Символ | МИН | Тип | Максимум | ЕДИНСТВО | Испытание
Состояние |
Примечание |
| Напряжение питания | Vf | 9.3 | 9.6 | 9.9 | V | Если=160 mA | – |
| Ток подачи | Если | – | 160 | – | mA | – | – |
| Обратное напряжение | ВР | – | – | 5 | V | – | |
| Рассеивание энергии | Pd | – | 1536 | – | мВт | – | |
| Интенсивность света для LCM |
– |
300 | 320 | 350 | Cd/m2 | Если=160mA | – |
| Единообразие для LCM | – | 80 | – | – | % | Если=160 mA | – |
| Цвет подсветки | Белый | ||||||
| Положение | Состояние | Время (ч) | Оценка |
| Высокая температура. | 80°C | 120 |
Никаких аномалий. в функциях и внешний вид |
| Высокая температура. | 70°C | 120 | |
| Низкая температура. | -30°С | 120 | |
| Низкая температура. | -20°C | 120 | |
| Влажность | 60°C/ 90% RH | 120 | |
| Температура теплового удара. | -20°C ¬ 25°C ® 70°C
(0,5 часа ¬ 5 минут ® 0,5 часа) |
10 циклов |
