Подробная информация о продукте:
|
| Продукт: | 1.22 дюймовый TFT LCD экран | сенсорный экран: | Без сенсорного экрана ((Настраиваемый) |
|---|---|---|---|
| Резолюция: | 240х204 | Направление просмотра: | IPS полный угол обзора ((80/80/80/80) |
| Дисплей: | ST7789V | Пин-номер: | 14 штифтов |
| Соединение: | Тип соединителя FPC | Поверхностная яркость: | 300 cd/m2 (нит) |
| Интерфейс: | ППИ | Срок службы светодиодов: | 40,000 часов |
| Выделить: | Кругового IPS дисплея LCD,дисплей 240x204 круговой LCD,OEM вокруг дисплея LCD |
||
SF-TC122B-8807A1-N Спецификация 2023-09-10.pdf
1.22 дюймовый Круглый Круглый ЖК-дисплей Экран TFT 240x204 точки IPS Полный угол просмотра Введение продукта
SAEF TECHNOLOGY SF-TC122B-8807A1-N представляет собой диагональный 1,22 ′′ круглый дисплей IPS типа TFT LCD с разрешением 240x204 пикселей.
Подробная информация о продукте:
1. LCD Размер: 1,22 ′′ дюйма TFT
2Разрешение: 240x204
3Угол просмотра: все
4Размер контура: 33,66х33,02х1,5 мм
5. ИК для ЖК-диспетчера: ST7789V
6. Тип интерфейса LCD: SPI
7Температура: верхняя -20°C до +70°C; верхняя -30°C до +80°C
8. Сенсорная панель: без сенсорного экрана ((Настраиваемая)
| Продукт: | 1.22 дюймовый TFT LCD экран | Прикосновение к экрану | Без сенсорного экрана ((Настраиваемый) |
|---|---|---|---|
| Решение: | 240х204 | Направление просмотра: | IPS Полный угол обзора ((80/80/80/80) |
| Управляющий блок: | ST7789V | Номер пин-кода: | 14 штифтов |
| Подключение: | Тип соединителя FPC | Светимость поверхности: | 300 Cd/m2 (ниты) |
| Интерфейс: | ППИ | Продолжительность жизни светодиода: | 40000 часов |

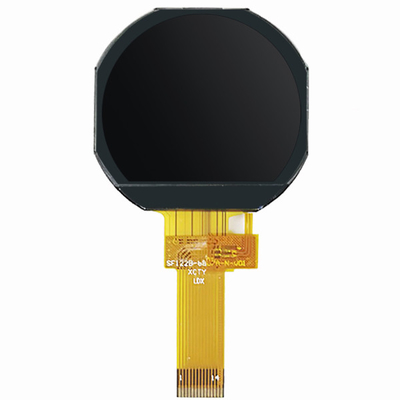

1.22 дюймовый Круглый Круглый ЖК-дисплей Экран TFT 240x204 точки IPS Рисунок продукта
Описание ПИН-кода
| Нет, нет, нет. | ПИН-код | I/O | Описание |
| 1 | LEDK2 | О | Светодиодный катод |
| 2 | LEDK1 | О | Светодиодный катод |
| 3 | LEDA | О | ЛЭД-анод |
| 4 | ГНД | Я... | Земля |
| 5 | ФМАРК | Я... | Выходной шприц с эффектом разрыва синхронизирует MCU с рамкой записи, активируемой командой S/W. |
| 6 | SDI | Я... | Показать сигнал ввода данных |
| 7 | SCLK | Я... | В серийном интерфейсе это используется как SCL. |
| 8 | РС | Я... | Регистрировать выбранный сигнал |
| 9 | CS | Я... | Входной пин для сигнала выбора чипа |
| 10 | Перезагрузка | Я... | Вводный сигнал LCM Reset |
| 11 | ОВВСК | Я... | Силовое питание 2.8V/1.8V Напряжение |
| 12 | ВКК | Я... | Силовое питание 2.8В напряжение |
| 13 | ГНД | Я... | Земля |
| 14 | ГНД | Я... | Земля |
Максимальная абсолютная граница
| Положение | Символ | Стоимость | Единица |
| Напряжение питания для логики | VDD | 3.0-3.6 | V |
| Входное напряжение | Вино | ВДД+0.3 | V |
| Рабочая температура | Топр | - От 20 до 70 | °C |
| Температура хранения | Tstg | -30 до 80 | °C |
Характеристики постоянного тока (VDD=3,3V,Ta=25°C)
| Положение | Символ | Минуты | Тип | Макс | Единица | Условия испытания |
| Рабочее напряжение | VDD | 3.0 | 3.3 | 3.6 | V | - |
| Ток подачи | IDD | - | ТБД | - | mA | VDD=3,3V,Ta=25°C |
| Входное напряжение | ВИЧ | 0.7VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| Ток утечки ввода | IIL | - | ТБД | - | mA | VIN=VDD или VSS |
Заднее освещение Электрооптические характеристики
| Положение | Символ | МИН | Тип | Максимум | ЕДИНСТВО |
Испытание Состояние |
Примечание |
| Напряжение питания | Vf | - | 3.2 | V | Если=40mA | - | |
| Ток подачи | Если | - | 40 | - | mA | - | - |
| Обратное напряжение | ВР | - | - | 5 | V | - | |
| Рассеивание энергии | Pd | - | 128 | - | мВт | - | |
| Интенсивность света для LCM |
- |
- | 150 | - | Cd/m2 | Если=40mA | - |
| Единообразие для LCM | - | 70 | 75 | - | % | Если=40mA | - |
| Цвет подсветки | Белый | ||||||

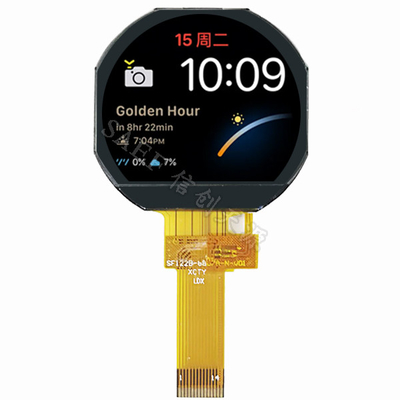

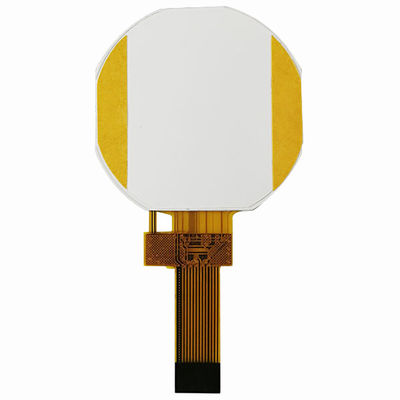

1.22 дюймовый Круглый Круглый ЖК-дисплей Экран TFT 240x204 точки IPS Изображение продукта
