4.3 дюймовый резистивный сенсорный TFT дисплей RGB LCD модульОписание
Ниже представлено введение в 4,3-дюймовый экран TFT LCD, который оснащен резистивным сенсорным экраном с разрешением 480x272, использующим управляющий IC ST7282T2,и 40-контактный RGB интерфейс:
Наименование продукта:4.3-дюймовый TFT LCD дисплей с резистивным сенсорным
Спецификации дисплея:
Размер: 4,3 дюйма, подходит для различных портативных и встроенных приложений.
- Разрешение: 480x272 пикселя, обеспечивающее четкое отображение изображения и текста.
- Режим отображения: цветный TFT, передающий, с обычным белым фоном.
Технология сенсорного экрана:
-Тип сенсорного экрана: резистивный сенсорный экран, поддерживает точный сенсорный ввод, позволяет использовать стилус или палец для работы.
IC и интерфейс драйверов:
- IC драйвера: ST7282T2, обеспечивающий стабильную производительность дисплея и цветовое воспроизведение.
- Тип интерфейса: 40 Pin RGB интерфейс, поддерживает 24-битную цветовую дисплейную возможность, подходящую для различных микроконтроллеров и систем управления дисплеем.
Яркость и контраст:
-Светкость: типичная яркость 250 cd/m2, подходящая для помещений внутри и снаружи.
Контраст: высокое соотношение контрастности (250:1) обеспечивает яркие цвета и четкие детали на изображении.
Рабочая среда:
- Рабочая температура: от -20 до 70 °C, подходит для различных условий окружающей среды.
- Температура хранения: от -30 до 80 °C, что обеспечивает стабильность работы при экстремальных температурах.
Конструктивные особенности:
- Размер и вес: размер модуля 105,5 x 67,1 x 4,05 мм, который является легким и легким для интеграции и установки.
-Перспектива: обеспечивает широкую перспективу, с углом лево/право/вверх/вниз в 80 градусов, обеспечивая хороший визуальный опыт с разных углов.
Сценарии применения:
- Подходит для различных применений, таких как промышленные системы управления, домашняя автоматизация, портативные электронные продукты, особенно те, которые требуют высокой контрастности и хороших углов просмотра.
Услуги на заказ:
- Предоставление настройки FPC или ленты, сенсорных панелей с оптическим соединением и настройки GUI или интерфейса для удовлетворения конкретных требований к дизайну.
Этот 4,3-дюймовый TFT LCD дисплей, с его высоким разрешением, высокой яркостью, высоким контрастом и гибкими опциями интерфейса, является идеальным выбором для различных приложений,специально подходящий для наружных устройств, требующих четкого отображения на солнечном свете.
Характеристики продукта
| Ключевые слова: |
4.3 дюймовый TFT LCD дисплей |
Прикосновение к экрану |
Резистивный сенсорный экран |
| Решение: |
480х272 |
Стекло покрытия: |
ODM |
| Интерфейс: |
RGB |
Светимость поверхности: |
250Cd/м2 |
| Продолжительность жизни светодиода: |
40000 часов |
Пины: |
40 штифтов |
| Направление просмотра: |
В шесть часов. |
Подключение: |
ZIF / Подключение |
| Рабочая температура: |
от 20°C до +70°C |
Воп: |
3V - 3,6V, типично 3,3V |
4.3 дюймовый резистивный сенсорный TFT дисплей RGB LCD модульРисунок
Определение пин интерфейса
| Нет, нет, нет. |
Пин |
I/O |
Описание |
| 1 |
Светодиод-К |
Я... |
Светодиодный катод |
| 2 |
Светодиод-А |
Я... |
ЛЭД-анод |
| 3 |
ВСС |
Я... |
Силовое заземление |
| 4 |
VDD |
Я... |
Источник питания |
| 5 |
R01 |
Я... |
Сигнал данных RED (LSB) |
| 6 |
R02 |
Я... |
Красный сигнал данных |
| 7 |
R03 |
Я... |
Красный сигнал данных |
| 8 |
R04 |
Я... |
Красный сигнал данных |
| 9 |
R05 |
Я... |
Красный сигнал данных |
| 10 |
R06 |
Я... |
Красный сигнал данных |
| 11 |
R07 |
Я... |
Красный сигнал данных |
| 12 |
R08 |
Я... |
Красный сигнал данных |
| 13 |
G01 |
Я... |
ЗЕЛЕНЫЙ Сигнал данных ((LSB) |
| 14 |
G02 |
Я... |
Сигнал данных "ЗЕЛЕНЫЙ" |
| 15 |
G03 |
Я... |
Сигнал данных "ЗЕЛЕНЫЙ" |
| 16 |
G04 |
Я... |
Сигнал данных "ЗЕЛЕНЫЙ" |
| 17 |
G05 |
Я... |
Сигнал данных "ЗЕЛЕНЫЙ" |
| 18 |
G06 |
Я... |
Сигнал данных "ЗЕЛЕНЫЙ" |
| 19 |
G07 |
Я... |
Сигнал данных "ЗЕЛЕНЫЙ" |
| 20 |
G08 |
Я... |
Сигнал данных "ЗЕЛЕНЫЙ" |
| 21 |
B01 |
Я... |
Синий сигнал передачи данных (LSB) |
| 22 |
B02 |
Я... |
Синий сигнал данных |
| 23 |
B03 |
Я... |
Синий сигнал данных |
| 24 |
B04 |
Я... |
Синий сигнал данных |
| 25 |
B05 |
Я... |
Синий сигнал данных |
| 26 |
B06 |
Я... |
Синий сигнал данных |
| 27 |
B07 |
Я... |
Синий сигнал данных |
| 28 |
B08 |
Я... |
Синий сигнал данных |
| 29 |
ВСС |
Я... |
Силовое заземление |
| 30 |
DLCK |
Я... |
Сигнал часа для выборки каждой даты |
| 31 |
DISP |
Я... |
Отображение сигнала включения/выключения |
| 32 |
HSYNC |
Я... |
Горизонтальный синхронизирующий сигнал |
| 33 |
VSYNC |
Я... |
Сигнал вертикальной синхронизации |
| 34 |
DE |
Я... |
Вводные данные включить управление |
| 35 |
NC |
- |
Открыть |
| 36 |
ГНД |
Я... |
Силовое заземление |
| 37 |
XR |
Я... |
ПИН-код сенсорной панели |
| 38 |
YD |
Я... |
ПИН-код сенсорной панели |
| 39 |
XL |
Я... |
ПИН-код сенсорной панели |
| 40 |
YU |
Я... |
ПИН-код сенсорной панели |

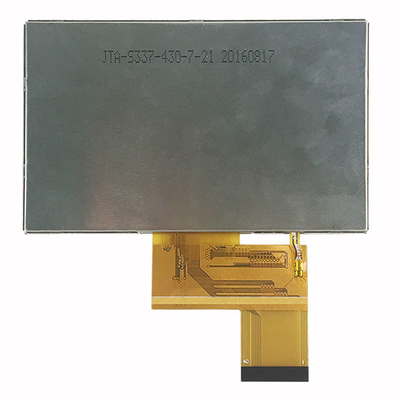

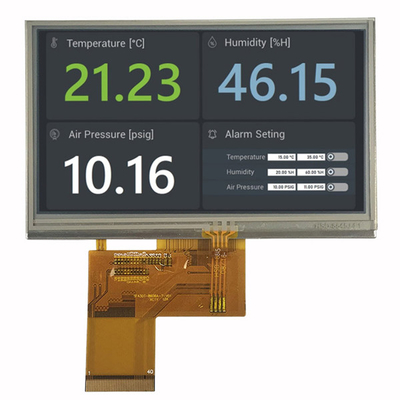

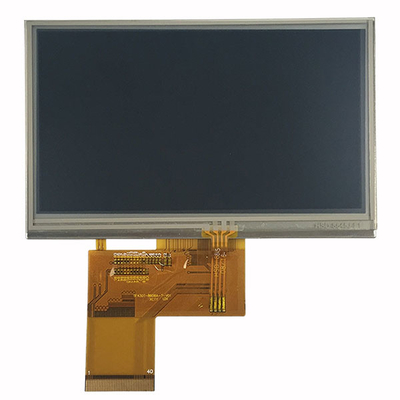

4.3 дюймовый резистивный сенсорный TFT дисплей RGBМодуль ЖК Реальное изображение продукта
