Подробная информация о продукте:
|
| Ключевые слова: | 7-дюймовый модуль сенсорного дисплея TFT | Сенсорный экран: | Сопротивляющаяся сенсорная панель |
|---|---|---|---|
| Резолюция: | 800*480 | Стекло покрытия: | ODM |
| Интерфейс: | RGB | Поверхностная яркость: | 300 Cd/m2 |
| Срок службы светодиодов: | 40,000 часов | Пины: | 40 |
| Контрольная панель: | С | Направление просмотра: | В шесть часов. |
| Выделить: | 7 дисплей дюйма промышленный TFT,Дисплей RGB промышленный TFT,Экранный дисплей 800x480 касания |
||
7 дюймовый сенсорный экран 40 пин 800x480 TFT дисплей RGB интерфейс с RTP введение продукта
SF-TC700I-9239D-Tявляется 7-дюймовым TFT-LCD с модулем дисплея с сенсорным экраном RTP, изготовленным из разрешения WVGA 800x480 точек. Этот 7-дюймовый TFT-дисплей с сенсорным экраном может легко управляться с помощью MCU, таких как 8051, PIC, AVR,ARDUINO и ARMОн может быть использован в встроенных системах, автоматизации, GPS, медицинском оборудовании, промышленном устройстве, оборудовании безопасности, которое требует высококачественного и красочного изображения TFT.
SF-TC700I-9239D-Tмодуль может работать при температуре от -20°C до +70°C; температура его хранения колеблется от -30°C до +80°C.
SF-TC700I-9239D-T полностью совместим с моделью Innolux AT070TN83.
| Ключевые слова: | 7-дюймовый модуль сенсорного дисплея TFT | Прикосновение к экрану | Резистивная сенсорная панель |
|---|---|---|---|
| Решение: | 800*480 | Размер стекла крышки: | ODM |
| Интерфейс: | RGB | Светимость поверхности: | 280 Cd/m2 |
| Продолжительность жизни светодиода: | 40000 часов | Пины: | 40 |
| Контрольная панель: | С | Направление просмотра: | В шесть часов. |
7 дюймовый RGB TFT Resistive Touch Display МодульРисунок
Определение фиксатора
| Пин No. | Символ | I/O | Функция |
| 1 | VLED | П | Электрическое питание для светодиодного драйвера |
| 2 | VLED | П | Электрическое питание для светодиодного драйвера |
| 3 | АДЖ | Я... | Настройка светодиодной яркости с помощью PWM Pulse |
| 4 | GLED | П | Заземление для светодиодной схемы |
| 5 | GLED | П | Заземление для светодиодной схемы |
| 6 | ВКК | П | Электрическое питание для цифровых схем |
| 7 | ВКК | П | Электрическое питание для цифровых схем |
| 8 | МОД | Я... | Управление режимом DE или HV |
| 9 | DE | Я... | Включить данные |
| 10 | VS | Я... | Ввод сигнала Vsync |
| 11 | HS | Я... | Ввод сигнала Hsync |
| 12 | ГНД | П | Силовое заземление |
| 13 | В5 | Я... | Синий ввод данных (MSB) |
| 14 | В4 | Я... | Синий ввод данных |
| 15 | В3 | Я... | Синий ввод данных |
| 16 | ГНД | П | Силовое заземление |
| 17 | В2 | Я... | Синий ввод данных |
| 18 | В1 | Я... | Синий ввод данных |
| 19 | B0 | Я... | Синий ввод данных ((LSB) |
| 20 | ГНД | П | Силовое заземление |
| 21 | G5 | Я... | Зелёный ввод данных ((MSB) |
| 22 | G4 | Я... | Ввод зеленых данных |
| 23 | G3 | Я... | Ввод зеленых данных |
| 24 | ГНД | П | Силовое заземление |
| 25 | G2 | Я... | Ввод зеленых данных |
| 26 | G1 | Я... | Ввод зеленых данных |
| 27 | G0 | Я... | Зелёный ввод данных ((LSB) |
| 28 | ГНД | П | Силовое заземление |
| 29 | R5 | Я... | Красный ввод данных ((MSB) |
| 30 | R4 | Я... | Ввод красных данных |
| 31 | R3 | Я... | Ввод красных данных |
| 32 | ГНД | П | Силовое заземление |
| 33 | R2 | Я... | Ввод красных данных |
| 34 | R1 | Я... | Ввод красных данных |
| 35 | R0 | Я... | Красный ввод данных ((LSB) |
| 36 | ГНД | П | Силовое заземление |
| 37 | DCLK | Я... | Образец часов |
| 38 | ГНД | П | Силовое заземление |
| 39 | L/R | Я... | Выберите левое или правое направление сканирования |
| 40 | У/Д | Я... | Выберите направление сканирования вверх или вниз |
Типичные условия эксплуатации
| Положение | Символ | Ценности | Единица | ||
| Минуточку. | Тип. | Макс. Макс. | |||
| Напряжение питания | ВКК | 3.1 | 3.3 | 3.5 | V |
| VLED | 4.8 | 5 | 5.2 | V | |
| Icc | - | 250 | 300 | mA | |
| Текущее потребление | ILED | - | 500 | 550 | mA |
| Входное логическое высокое напряжение | ВИЧ | 0.7VCC | - | ВКК | V |
| Логика ввода низкое напряжение | VIL | 0 | - | 0.3VCC | V |
| Время службы светодиодов | - | 40,000 | - | - | Ч. |
Оптические спецификации
| Положение | Символ | Состояние | Ценности | Единица | ||
| Минуточку. | Тип. | Макс. Макс. | ||||
| Угол обзора (CR ≥ 10) | θL | Φ=180° ((9 часов) | 60 | 70 | - | степень |
| θR | Φ=0°(3 часа) | 60 | 70 | - | ||
| θT | Φ=90° ((12 часов) | 40 | 50 | - | ||
| θB | Φ=270° ((6 часов) | 60 | 70 | - | ||
| Время ответа | В тоннах | Нормально θ=Φ=0° | - | 10 | 20 | msec |
| ТОФФ | - | 15 | 30 | msec | ||
| Соотношение контраста | КР | 400 | 500 | - | - | |
| Цветовая хроматичность | WX | 0.26 | 0.31 | 0.36 | - | |
| WY | 0.28 | 0.33 | 0.38 | |||
| Просветительность | Л | 250 | 300 | - | cd/m2 | |
| Однородность свечения | YU | 70 | 75 | - | % | |

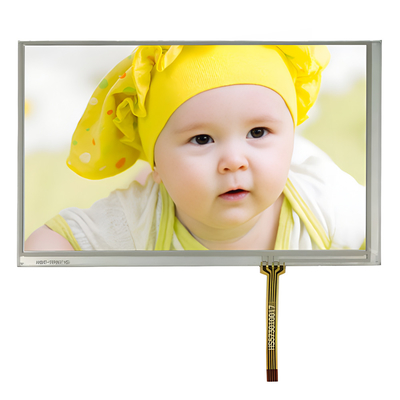

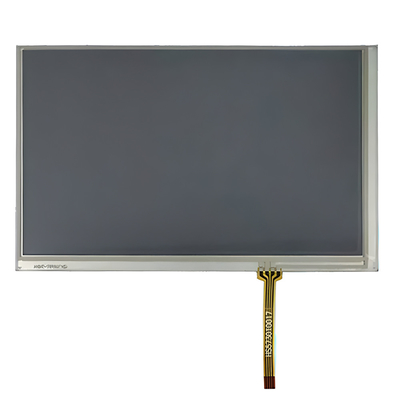

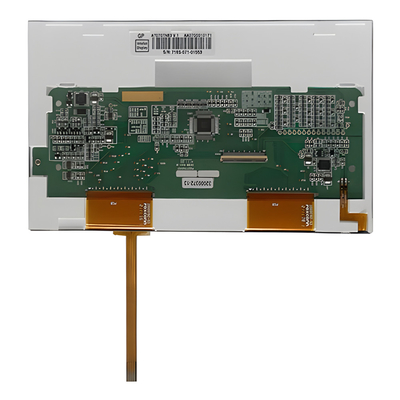

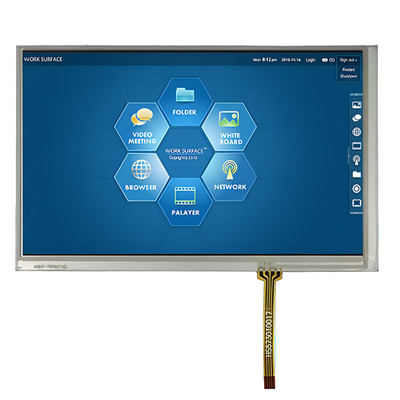

7 дюймовый RGB TFT Resistive Touch Display МодульИзображение продукта
Проектируемый емкостный сенсорный экран (PCAP)
Проектированная емкостная (PCAP) сенсорная технология предлагает быстрый и чувствительный ответ и профессиональную надежность в сочетании.
Технология проецированного емкостного сенсорного экрана предназначена для строгих промышленных, медицинских и автомобильных приложений.что является интегрированным встроенным решением, которое помогает упростить цепочку поставок и сборку.
Стекло покрытия:
1. Форма: специальные размеры, формы, краевые обработки, отверстия и вырезы
2Цвет: шелковая печать, логотип
3Стекло: стекло Gorilla, закаленное стекло, PMMA
4Обработка: зеркало, AG, AR, AF
Датчик:
1Материал датчика: стекло, пленка, пленка + пленка.
2FPC: Форма конструкции необязательна.
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix и так далее
4Интерфейс: I2C, USB, RS232
