Подробная информация о продукте:
|
| Продукт: | 3,5 дисплей дюйма TFT | Резолюция: | Точки 320*240 |
|---|---|---|---|
| сенсорный экран: | Резистивная сенсорная панель (CTP необязательно) | Размер защитного прозрачного стекла: | Настраиваемый |
| Размер контуры: | 630,9 x 76,9 x 4,45 мм | Направление просмотра: | 6:00 |
| Интерфейс: | РГБ | Пин-номер: | 54 штифта |
| Соединение: | ZIF | Поверхностная яркость: | 350 - 700 cd/m2 ((nits) |
| Срок службы светодиодов: | 40,000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | Дисплей SAEF дюйма TFT QVGA 3,5,Дисплей дюйма TFT RGB 3 |
||
** Загрузка таблицы данных **
SF-TC350M-9268A1-T Спецификация.pdf
SF-TC350M-9268A1-N Спецификация.pdf
TFT LCD 3,5 дюймовый QVGA 320x240 HX8238 Shield Display RGB Interface LED Backlight Экран
TFT LCD 3,5 дюйма, 3,5 дюйма QVGA TFT дисплейный модуль
SF-TC350M-9268A1-Tэто 3,5-дюймовый диагональный цветный QVGA 320x240 TFT LCD дисплей. Он легко управляется MCU. Этот 3,5 "TFT LCD с сенсорным экраном может использоваться в встроенных системах, промышленном устройстве,устройства безопасности и портативные устройства, требующие высококачественного и красочного отображения;. Он поддерживает RGB интерфейс. Для легкого подключения к вашему хосту, FFC / FPC хвост сочетается с легко находящимися ZIF-сокетами.
SF-TC350M-9268A1-T является своего рода стандартным TFT LCD 3.5 дисплейный модуль, этополностью совместим с Winstar 3,5 дюймовым TFT дисплеем WF35LTIACDNN0, WF35LTIACDNG0.SF-TC350M-9268A1-T имеет множество дополнительных конструкций из-за различной среды применения. он поддерживает EMI-тестирование и строгое тестирование надежности, с и без резистивной сенсорной панели,с / без емкостного сенсорного экрана, более высокая яркость до 700 нит.
| Продукт: | 3.5 дюймовый TFT дисплей | Решение: | 320*240 точек |
|---|---|---|---|
| Прикосновение к экрану | Резистивная сенсорная панель (CTP необязательно) | Размер стекла крышки: | Настраиваемый |
| Размер контуры: | 630,9 х 76,9 х 4,45 мм | Направление просмотра: | 6:00 |
| Интерфейс: | RGB | Номер пин-кода: | 54 штифта |
| Подключение: | Стыковочные устройства | Светимость поверхности: | 350 - 700 Cd/m2 ((нитов) |
| Продолжительность жизни светодиода: | 40000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
TFT LCD 3,5 дюйма, 3,5 дюйма QVGA TFT Дисплейный модуль
Определение пин:
| Пин No. | Символ | I/O | Описание |
| 1 | LED-K1 | Я... | Светодиодный катод |
| 2 | LED-K2 | Я... | Светодиодный катод подключается к светодиоду-K1 |
| 3 | Светодиод-А1 | Я... | ЛЭД-анод |
| 4 | Светодиод-А2 | Я... | Подключение светодиодного анода к светодиоду-A1 |
| 5 ~ 7 | NC | - | Никакой связи |
| 8 | /RESET | Я... | Перезагрузить пин |
| 9 | CS | Я... | Входной пин для сигнала выбора чипа |
| 10 | SCL | Я... | Сигнал часа SPI |
| 11 | SDI | Я... | Пин ввода интерфейса SPI |
| 12 | B0 | Я... | Синий сигнал передачи данных (LSB) |
| 13 ~ 19 | В1-7 | Я... | Синий сигнал данных |
| 20 | G0 | Я... | ЗЕЛЕНЫЙ Сигнал данных ((LSB) |
| 21 ~ 27 | G1-7 | Я... | Сигнал данных "ЗЕЛЕНЫЙ" |
| 28 | R0 | Я... | Сигнал данных RED (LSB) |
| 29 ~ 35 | R1-7 | Я... | Красный сигнал данных |
| 36 | HSYNC | Я... | Горизонтальный синхронизирующий сигнал |
| 37 | VSYNC | Я... | Сигнал вертикальной синхронизации |
| 38 | DOTCLK | Я... | Сигнал часа для выборки каждой даты |
| 39 ~ 40 | NC | - | Никакой связи |
| 41 | VDD | Я... | +2,8В источник питания |
| 42 | VDDIO | Я... | 1.8V ~ 2.8V Источник питания |
| 43 | YU | Я... | Пин панели сенсорной |
| 44 | XL | Я... | Пин панели сенсорной |
| 45 | YD | Я... | Пин панели сенсорной |
| 46 | XR | Я... | Пин панели сенсорной |
| 47 ~ 51 | NC | - | Не связь |
| 52 | ЕНАБЛЕ | Я... | Вводные данные включить управление |
| 53 ~ 54 | ГНД | Я... | Силовое заземление |

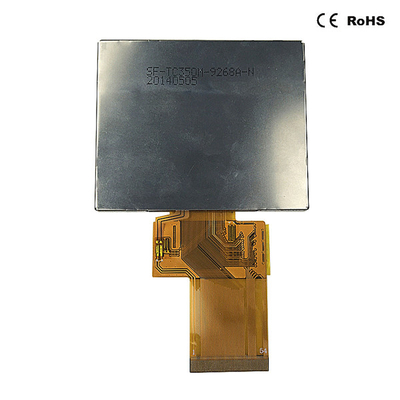

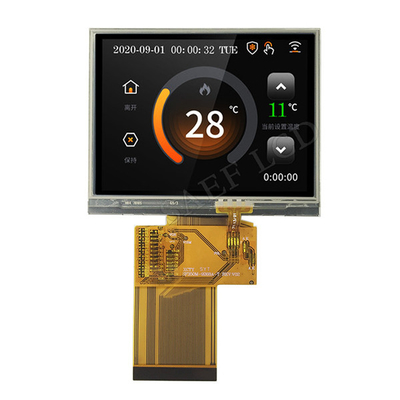

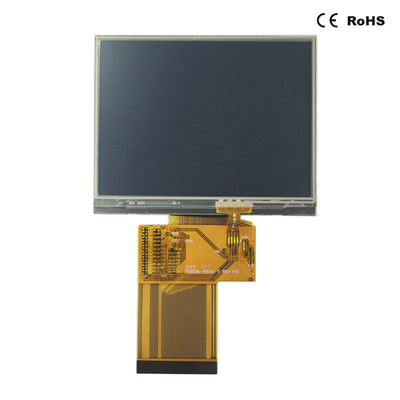

TFT LCD 3,5 дюйма, 3,5 " QVGA TFT дисплейный модуль Реальное изображение продукта
