Подробная информация о продукте:
|
| Продукт: | 2.42" ((2.4") дюймовый OLED дисплей | Резолюция: | 128X64 точек |
|---|---|---|---|
| Режим отображения: | Пассивная матрица | Оптики: | Все углы наблюдения |
| Очертание Дим.: | 71.0(L) x 43.5 ((W) x 6.0 ((T) (мм) | Активная зона: | 55.01 ((L) x 27.5 ((W) (мм) |
| Пиксельный диапазон: | 00,43 x 0,43 (мм) | способ вождения: | 1/64 Рабочий цикл |
| рабочая температура: | -40°C к +70°C | Пин-номер: | 7 штырей заголовка |
| Интерфейс: | SPI-интерфейс | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | Интерфейс SPI графический OLED-дисплей,Желтый графический OLED-дисплей,2.4 дюймовый графический OLED дисплей |
||
SFOM242YZ7-12864WBYG-01 Спецификация.pdf
7 Пин2.42 дюймовый OLED 128x64 SPI интерфейс Введение продукта
SAEF Technology SFOMS242YZ7-12864WBYG-01 представляет собой точечный матричный 128x64 COB графический тип OLED-модуль.42-дюймовый OLED модуль имеет встроенный IC SPD0301, и может похвастаться высоким контрастным соотношением 20 000: 1. Есть много вариантов интерфейса на выбор, включая интерфейс SPI и IIC (I2C).Типичное значение 2.8В. Доступные излучающие цвета: белый, желтый, синий, зеленый и красный.
SFOMS242YZ7-12864WBYG-01 OLED-модуль изначально без прикосновения, но сенсорная панель настраивается.считыватель наличности, ручные устройства и мобильные машины для заказа продуктов питания и т.д.
| Продукт: | 2.42" ((2.4") дюймовый OLED экран | Решение: | Разрешение 128x64 точек |
|---|---|---|---|
| Режим отображения: | Пассивная матрица | Оптики: | Все точки зрения |
| Очертание: | 71.0(L) X 43.5 ((W) X 6.0 ((T) мм | Активная зона: | 55.01 ((L) X 27.5 ((W) мм |
| Пиксельный пич: | 00,43 х 0,43 мм | Способ вождения: | 1/64 Рабочий цикл |
| Рабочая температура: | -40°C до +70°C | Номер пин-кода: | 7 Заголовок |
| Интерфейс: | SPI, I2C необязательно | Соответствие: | Соответствует требованиям REACH & RoHS |
7 Пин2.42 дюймовый OLED 128x64 SPI интерфейс
Определение пин интерфейса
| ПИН-код | СИМБОЛ | Описания |
| 1 | ГНД | Основа логической схемы |
| 2 | VDD | Энергоносители логики |
| 3 | SCK | Серийный вход часов. |
| 4 | SDA | Серийный ввод данных. |
| 5 | РСТ | Этот пин является вводом сигнала сброса. Когда пин низкий, инициализация чипа выполняется. Держите этот пин высоко при нормальной работе. |
|
6 |
DC |
Этот пин - это пин управления данными / командой. Когда пин высоко вытаскивается и выбран серийный режим интерфейса, данные в SDIN Когда он будет снижен, данные в SDIN будут переданы в регистр команд. |
| 7 | CS | Выбор чипа. Чип выбирается, когда CS0 = L. |
Абсолютные максимальные рейтинги
|
Параметр |
Символ | Минуты | Макс | Единица |
Примечания |
| Напряжение питания для логики | VDD | -Нет.3 | 4 | V | 1, 2 |
| Напряжение питания для дисплея | ВКК | 8 | 17 | V | 1, 2 |
| Операционная температура | TOP | -40 | 70 | .C | |
| Температура хранения | TSTG | -40 | 85 | .C | 3 |
| Продолжительность жизни (220 cd/m2) | 13,000 | - | час | 4 ((1) | |
| Продолжительность жизни (200 cd/m2) | 15,000 | - | час | 4(2) | |
|
Продолжительность жизни (180 cd/m2) |
16,000 | - | час |
4(3) |
Примечание 1: Все вышеперечисленные напряжения основаны на принципе VSS = 0V.
Примечание 2: При использовании этого модуля за пределами вышеуказанных абсолютных максимальных допустимых величин может возникнуть постоянное повреждение модуля.желательно использовать этот модуль в условиях, указанных в разделе 3.. ∆ОПТИЧЕСКИЕ И ЭЛЕКТРИЧЕСКИЕ ХАРАКТАРИЗМЫ. Если этот модуль используется за пределами этих условий, может возникнуть неисправность модуля и может ухудшиться надежность модуля.
Примечание 3: Определенные температурные диапазоны не включают поляризатор.
Температура поляризатора должна быть 80 °C.
Примечание 4: (1) Установка 220 cd/m2
- Настройка контраста: 0x44
- Частота кадров: 105 Гц
- Установка задачи: 1/64
(2) Установка 200 cd/m2
- Настройка контраста: 0x3e
- Частота кадров: 105 Гц
- Установка задачи: 1/64
(3) Настройка 180 cd/m2
- Настройка контраста: 0x37
- Частота кадров: 105 Гц
- Установка задачи: 1/64
Характеристики постоянного тока
|
Характеристики |
Символ | Условия | Минуты | Тип | Макс |
Единица |
| Напряжение питания для логики | VDD | 1.65 | 2.8 | 3.3 | V | |
| Напряжение питания для дисплея | ВКК | 11.5 | 12 | 12.5 | V | |
| Вклад высокого уровня | ВИЧ | 0.8×VDD | - | - | V | |
| Ввод низкого уровня | VIL | - | - | 0.2×VDD | V | |
| Высокий уровень выпуска | VOH | IOUT = 100μA, 3,3 МГц | 0.9×VDD | - | - | V |
| Выпуск низкого уровня | VOL | IOUT = 100μA, 3,3 МГц | - | - | 0.1×VDD | V |
|
Поток подачи VDD VDD = 2,8V, VCC = 12, IREF = 10uA, нет Прикрепленная панель, Дисплей включен, все включено, |
IDD |
Контраст = FFh |
- |
90 |
110 |
μA |
|
Поток подачи ВЦК VDD = 2,8V, VCC = 12, IREF = 10uA, без панели прикрепленный, Дисплей включен, все включено |
МКК |
- |
450 |
580 |
μA |
|
|
Выпуск сегмента Текущий, VDD = 2,8 В, VCC = 12 В, IREF=10uA, Дисплей включен. |
Я...СЕГ |
Контраст=FFh | 280 | 310 | 340 |
μA |
| Контраст=AFh | - | 215 | - | |||
| Контраст=7Fh | - | 155 | - | |||
| Контраст=3Fh | - | 78 | - | |||
| Контраст=0Fh | 20 | - | ||||
|
Текущий режим покоя для VDD |
ИДД, СНИМ |
VDD = 1,65V ~ 3,3V, VCC = 7V ~ 16V Экран выключен, нет. прикрепленная панель |
- |
- |
10 |
μA |
|
Текущий режим покоя для VCC |
ICC, СЛЕП |
VDD = 1,65V ~ 3,3V, VCC = 7V ~ 16V Экран выключен, нет. прикрепленная панель |
- |
- |
10 |
μA |
Электрические спецификации
|
Характеристики |
Символ | Условия | Минуты | Тип | Макс | Единица | ||
| Потребление тока в нормальном режиме | Все пиксели включены | - | 17 | 25 | mA | |||
| Потребление тока в режиме ожидания | Режим ожидания 10% пикселей включен | - | 0.5 | 1.5 | mA | |||
| Потребление энергии в нормальном режиме | Все пиксели включены | - | 71.5 | 97.5 | мВт | |||
| Потребление энергии в режиме ожидания | Режим ожидания 10% пикселей включен | - | 6.5 | 19.5 | мВт | |||
| Яркость | Лбр | - | 90 | 110 | - | cd/m2 | ||
| C.I.E. (Белый) |
(x) (y) |
В 1931 году |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|||
| Контраст в темной комнате | КР | - | 2000:1 | - | - | |||
|
Угол обзора |
- | 160 | - | - | степень | |||

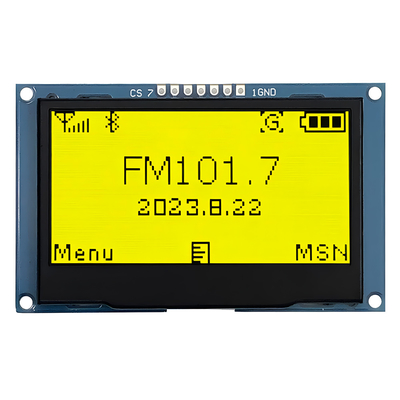

7 Пин2.42 дюймовый OLED 128x64 SPI интерфейс Изображение продукта
