Подробная информация о продукте:
|
Display Type: | TN/Transmissive Positive | Viewing Direction: | 6:00 o'clock |
---|---|---|---|
Operating Voltage: | 4.8V–5.2V (Typ. 5.0V) | Operating Temp.: | -30°C to +80°C |
Storage Temp.: | -40°C to +90°C | Duty/Bias: | 1/4 Duty, 1/3 Bias |
Size: | ~7 inch | Contrast Ratio: | Min. 2:1 (Typ. 5:1) |
Response Time: | Rise ≤100ms / Fall ≤150ms | Current Consumption: | Typ. 3.0μA |
Customization: | Fully Customizable Segments/Graphics | MOQ: | Sample Support & Volume Production |
Lifespan: | 50,000 hours | Compliance: | RoHS/REACH |
Разработанные инженерами решения для ЖК-дисплеев в суровых условиях

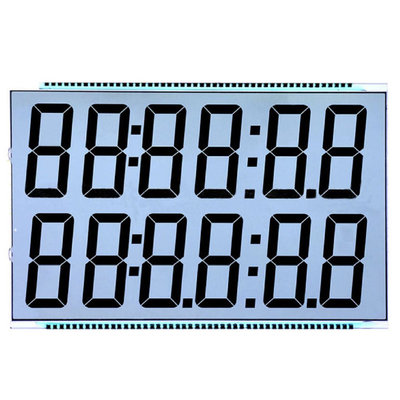

JY7248TP-FM - специально построенный 7,0-дюймовый ЖК-дисплей сегмента TN, предназначенный для надежности в требовательных промышленных, автомобильных и медицинских приложениях.с расширенным диапазоном температур работы (от -30 до +80 °C) и сверхнизким энергопотреблением (типично 3 μA), он обеспечивает стабильную производительность в экстремальных условиях, когда стандартные дисплеи отказываются.
Ключевые особенности
Высокая видимость: направление просмотра в 6:00 оптимизирует читаемость на вертикальных панелях.
Устойчивый дизайн: выдерживает тепловой удар (сохранение от -40 °C до +90 °C) и влажность (48 часов @ 60 °C/90% RH проверен).
Энергоэффективность: идеально подходит для устройств, работающих на аккумуляторах, с типичным расходом тока 3 мкА.
Быстрый прототип: полностью настраиваемые сегменты, иконки и макеты FPC. Образцы отправляются за 2 недели.
Конфигурация
Каждый JY7248TP-FM создан по вашим спецификациям:
Сотрудничество по проектированию: Представьте свою концепцию размещения цифр / иконки для анализа DFM.
Подтверждение прототипа: испытание образцов в реальных условиях.
Производство по объему: сертификация ISO с гарантией службы 50 000 часов.
Запросите свой собственный LCD сегодняОтправьте свой схематический план на cologne_ke@saef.com.cn для бесплатного технического обзора.
Абсолютный максимальный рейтинг
Нет, нет, нет. | Положение | Рейтинг | Единица | Условия |
1 |
Максимальное напряжение переменного тока |
10 | V | 1 час |
2 |
Ограниченное напряжение постоянного тока |
30 | Мв | 100 часов |
3 |
Диапазон рабочей температуры |
-30+80 | °C |
Нет конденсации |
4 |
Диапазон температуры хранения |
-40+90 | °C |
Нет конденсации |
Электрооптические характеристики
Нет |
ИТМ |
Символ |
TEMP ((°C) |
Рейтинг |
Единица |
||||
Минуты |
Тип |
Макс |
|||||||
1 |
Рабочее напряжение |
Воп | 25 | 4.8 | 5.0 | 5.2 | V | ||
2 |
Время ответа |
Время подъема |
Тр | 25 | 100 | мс | |||
Время осени |
Тф | 25 | 150 | ||||||
3 |
Частота работы |
fF | 25 | 75 | Гц | ||||
4 |
Уровень контраста |
КР | 25 | 2 | 5 | ||||
5 |
Направление просмотра |
6В три часа. | |||||||
6 |
Угол обзора Cr≥2 |
12H = 90° | θup | 25 | 15 | Уровень | |||
6H f = 270° | θвниз | 40 | |||||||
3H f = 0° | ∆лево | 30 | |||||||
9H f = 180° | θправый | 30 | |||||||
7 |
Текущее потребление |
Это... | 25 | 3.0 | μA |
