Подробная информация о продукте:
|
| Продукт: | 1.12 дюймовый OLED дисплейный модуль | Количество пикселей: | 128x128 точек |
|---|---|---|---|
| Дисплей: | SH1107 или эквивалентный | Режим отображения: | Пассивная матрица |
| Отображение цвета: | Моно белый | Приводная обязанность: | 1/8 |
| Размер панели: | 27 x 30,1 x 1,25 (мм) | Активная зона: | 20.14 x 20.14 (мм) |
| Пиксельный диапазон: | 0.1575 х 0,1575 мм | Размер пиксела: | 0.1375 х 0,1375 мм |
| Направление просмотра: | Все углы наблюдения | Интерфейс: | 8-битный 68XX/80XX Параллельный, 4-проводной SPI, I2C |
| Соединение: | ZIF | Пин-номер: | 20 ШТЫРЕЙ |
| Время жизни: | 50,000 часов @ 60cd/m2 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 128x128 точек OLED дисплейный модуль,1.12 дюймовый OLED дисплейный модуль,SPI I2C графический OLED-дисплей |
||
40 мм ZIF FPC 1,12 дюймовый OLED дисплей
Быстрый взгляд на продукт
Описание
Модуль OLED-дисплея SFOS112XZ-128128PAN представляет собой графический дисплей COG с разрешением 128x128, диагональ которого составляет 1,12 дюйма.OLED-модель разработана как промышленная, которая имеет преимущество конкурентной цены.. Модуль встроен с SH1107 IC; он поддерживает 8-битный 68XX/80XX Параллельный, 4-проводной SPI, интерфейс I2C. Напряжение питания для логики составляет 2,8V, напряжение питания для дисплея составляет 12V,рабочий ток для VDD составляет 55μA, SFOS112XZ-128128PAN OEL дисплейный модуль может работать при температуре от -40°C до +70°C; его температура хранения колеблется от -40°C до +80°C.
40 мм ZIF FPC 1,12 дюймовый OLED дисплей
Определение фиксатора
|
Пин Число |
Символ | I/O | Функция | |||
| Поставка энергии | ||||||
| 1 | VPP | П |
Электрическое питание для панели ОЭЛ Это наиболее положительное напряжение питания пина чипа. |
|||
| 3 | VDD | П |
Силовое питание для логики Это булавка питания, она должна быть подключена к внешнему источнику. |
|||
| 20 | ГНД | П |
Основание системы ОЭЛ Это заземляющий пин. Он также служит ориентиром для логических пин, управляющих напряжений OEL и аналоговых схем. Он должен быть подключен к внешней заземлению. |
|||
| Водитель | ||||||
| 6 | IREF | Я... |
Текущая ссылка на регулировку яркостиВключение Этот пин - эталонный пин сегмента тока. Между этим пином и VSS должен быть подключен резистор. Настройте ток на 12,5 мкА максимум. |
|||
| 2 | VCOMH | О |
Выходное напряжение Высокий Уровень для сигнала COM Этот пин - это входный пин для высокого уровня выхода напряжения для сигналов COM. Конденсатор должен быть соединен между этим штифтом и VSS. |
|||
| Интерфейс | ||||||
|
4,5 |
BS1 BS2 |
Я... |
Протокол общения Эти штифты являются входом для выбора интерфейса MCU. |
См. следующую таблицу: | ||
| IM1 | IM2 | |||||
| 8-битный 68XX Параллельный | 0 | 1 | ||||
| 8-битный 80XX Параллельный | 1 | 1 | ||||
| 4-проводный SPI | 0 | 0 | ||||
| I2C | 1 | 0 | ||||
| 8 | RES# | Я... |
Перезагрузка питания для контроллера и Водитель Этот пин является вводом сигнала сброса. Когда пин низкий, инициализация чипа выполняется. Держите этот пин высоко при нормальной работе. |
|||
| 7 | CS# | Я... |
Выбор чипа Этот пин является выбор входа чипа. Чип включен только для связи MCU когда CS# снизится. |
|||
|
9 |
A0 |
Я... |
Контроль данных/команды Этот пин - это пин управления данными/командой. Когда пин поднимается высоко, вход в D7 ~ D0 будет интерпретироваться как данные отображения. Когда пин поднимается низко,Ввод в D7 ~ D0 будет передан в регистр команд.. При высоком вытяжении булавки и выборе режима последовательного интерфейса данные в SI будут интерпретироваться как данные. В режиме I2C этот пин действует как SA0 для выбора адреса раба. Для подробной связи с интерфейсными сигналами MCU, пожалуйста, см. Диаграммы характеристик времени. |
|||
|
10 |
WR# |
Я... |
Это входной блок интерфейса MPU. При подключении к 8080 MPU, это является активным НОЛО. Сигналы на шине передачи данных закрепляются на поднимающемся краю сигнала WR. При подключении к MPU серии 6800: это входный терминал управления сигналом чтения/записи. Когда R/W = ?? H??: Читать. Когда R/W = ?? L??: Написать. |
|||
|
11 |
E/RD# |
Я... |
Это входной блок интерфейса MPU. При подключении к MPU серии 8080, он является активным НОЛО. серии 8080 MPU, и шина данных находится в состоянии вывода, когда этот сигнал является L. При подключении к MPU серии 6800 это активное HIGH. Это используется в качестве включения входа часов МПУ серии 6800. |
|||
|
12 ~ 19 |
D0~D7 |
I/O |
Ввод/вывод данных и часы При выборе последовательного режима D1 будет последовательным вводом данных SI, а D0 будет последовательным вводом часов SCL. При выборе режима I2C D1 - серийный вход данных SDA, а D0 - серийный вход часов SCL. |
|||
Абсолютные максимальные рейтинги
| Параметр | Символ | Минуты | Макс | Единица | Примечания |
| Напряжение питания для логики | VDD | -Нет.3 | 3.6 | V | 1, 2 |
| Напряжение питания для дисплея | VPP | 7 | 16.5 | V | 1, 2 |
| Операционная температура | TOP | -40 | 70 | .C | |
| Температура хранения | TSTG | -40 | 85 | .C | 3 |
| Продолжительность жизни (100 cd/m2) | 10,000 | - | час | 4 |
Примечание 1: Все вышеперечисленные напряжения основаны на принципе VSS = 0V
Примечание 2: При использовании этого модуля сверх вышеуказанных абсолютных максимальных допустимых величин может возникнуть постоянное повреждение модуля.желательно использовать этот модуль в условиях, указанных в разделе 3.. ∆ОПТИЧЕСКИЕ И ЭЛЕКТРИЧЕСКИЕ ХАРАКТАРИЗМЫ. Если этот модуль используется за пределами этих условий, может возникнуть неисправность модуля и может ухудшиться надежность модуля.
Примечание 3: Определенные температурные диапазоны не включают поляризатор.
Температура поляризатора должна быть 80 °C.
Примечание 4: Конец срока службы определяется как 50% достигнутой начальной яркости..
Характеристики оптики
|
Характеристики |
Символ | Условия | Минуты | Тип | Макс | Единица |
|
Яркость (VPP поставляется извне) |
Лбр |
Примечание 4 |
100 |
140 |
- |
cd/m2 |
| C.I.E. (Белый) | (x) (y) | В 1931 году | 0.250.27 | 0.290.31 | 0.330.35 | |
| Контраст в темной комнате | КР | - | >10000:1 | - | ||
| Угол обзора | - | Свободный | - | степень |
Характеристики постоянного тока
|
Характеристики |
Символ | Условия | Минуты | Тип | Макс | Единица |
| Напряжение питания для логики | VDD | 1.65 | 2.8 | 3.5 | V | |
|
Напряжение питания для дисплея |
VPP |
Примечание 5 |
11.5 |
12.0 |
12.5 |
V |
|
Вклад высокого уровня |
ВИЧ |
IOUT = 100μA, 3,3 МГц |
0.8×VDD |
- |
VDD |
V |
| Ввод низкого уровня | VIL | IOUT = 100μA, 3,3 МГц | 0 | - | 0.2×VDD | V |
| Высокий уровень выпуска | VOH | IOUT = 100μA, 3,3 МГц | 0.8×VDD | - | VDD | V |
| Выпуск низкого уровня | VOL | IOUT = 100μA, 3,3 МГц | 0 | - | 0.2×VDD | V |
| Рабочий ток для VCI | IDD | - | 55 | 100 | μA | |
| Рабочий ток для ВПП | ИПП | Примечание 6 | - | 25 | 32 | mA |
|
Текущий режим покоя для VDD |
ИДД, СНИМ |
- |
0.1 |
5 |
μA |
|
|
Текущий режим покоя для VPP |
ИПП, СЛЕП | - | 0.5 | 5 | μA |
Примечание 5 и 6: Яркость (Lbr) и напряжение питания для отображения (VPP) зависят от изменения характеристик панели и запроса клиента.
Примечание 6: VDD = 2,8V, VPP = 12,0V, 100% площади дисплея включено.

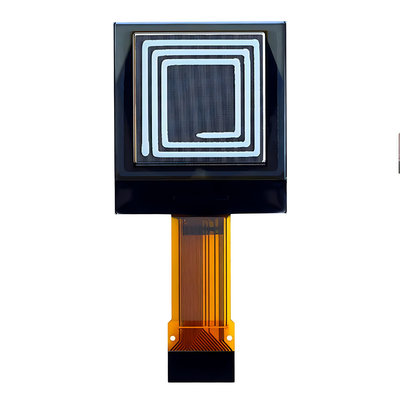

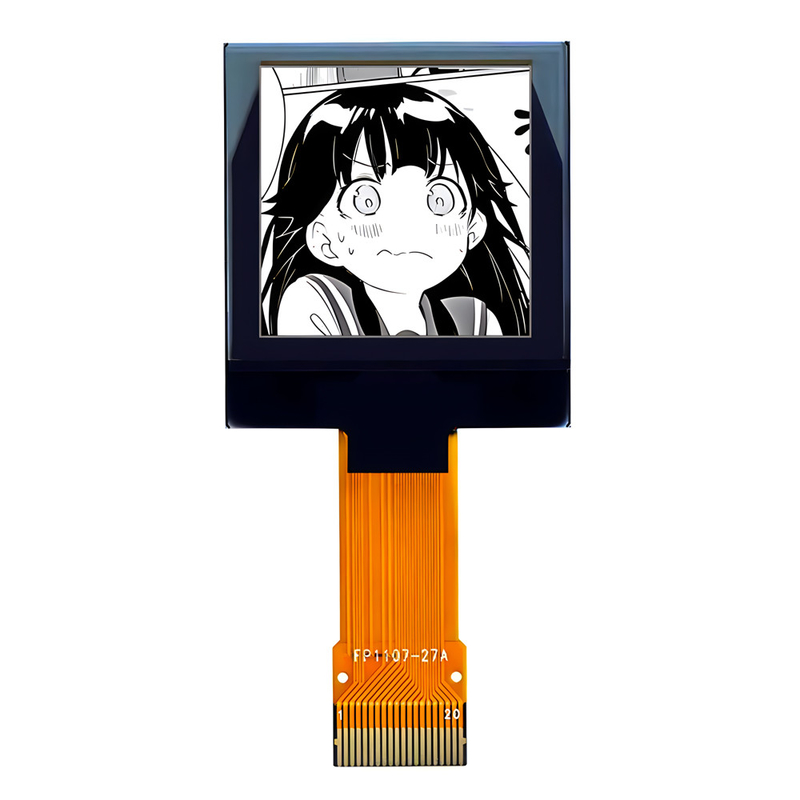

40 мм ZIF FPC 1,12 дюймовый OLED дисплей Изображение продукта
