Подробная информация о продукте:
|
| Продукт: | 1.54 дюймовый OLED дисплей | Резолюция: | Разрешение 128x64 пикселя |
|---|---|---|---|
| Управляющий модуль: | SSD1309 | режим отображения: | Пассивная матрица |
| Интерфейс: | 8-битный 68XX/80XX Параллельный, 4-проводной SPI, I2C | Отображение цвета: | Белый, желтый, голубой |
| Оптики: | Все углы наблюдения | Очертание Дим.: | 420,04 х 27,22 х 1,45 мм |
| Активная зона: | 350,052 × 17,516 (мм) | Пиксельный пич: | 0.274 × 0,274 (мм) |
| Операционная температура: | -40°C к +70°C | Температура хранения.: | -40°C до +85°C |
| Напряжение питания: | 1.65 - 3.3В | Пин-номер: | 24 штифта |
| Тип IC-пакета: | COG | Тип подключения модуля: | ZIF |
| Обязанность: | 1/64 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | SSD1309 OLED дисплейный модуль,ZIF FPC OLED дисплейный модуль,Модуль дисплея 36 мм OLED |
||

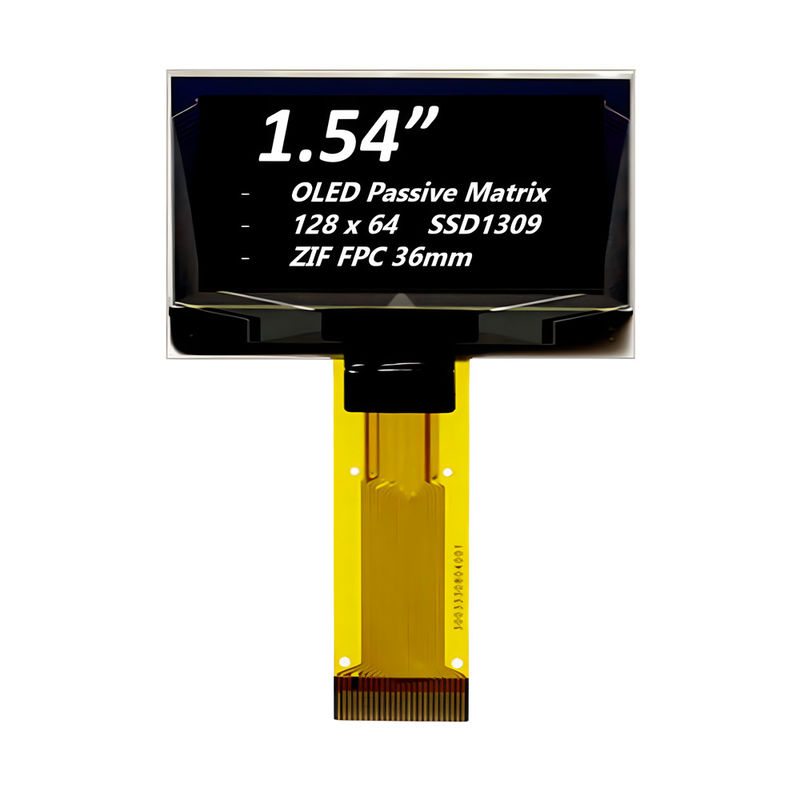

1.54 дюймовый 128x64 OLED дисплей SSD1309 Driver IC Описание продукта
Быстрый обзор продукта
Номер модели SFOS154XZ-7096AN
Вид: графический
¢Структура: COG
Размер: 1,54"
Подходит для носимых устройств
Матрица из 128 x 64 точек
¢ IC:SSD1309
3В питание
¥1/64 пошлина
Интерфейс: 8-битный 68XX/80XX Параллельный, 4-проводной SPI, I2C
Цвет дисплея: белый / синий
Описание продукта
SAEF 1,54-дюймовый OLED дисплей SFOS154XZ-7096AN состоит из 128x64 пикселей, диагональ 1,54 дюйма.;Он встроен с контроллером SSD1309 и общается через 8-битный параллельный интерфейс 6800/8080, I2C и 4-проводной серийный интерфейс SPI.Этот дисплей SFOS154XZ-7096AN OLED основан на технологии чипа на стекле и поэтому он очень тонкий, только 1,45 мм в глубину.
SFOS154XZ-7096AN является COG структура OLED дисплей этот OLED модуль является легким, низкой мощности и очень тонким, он подходит для стен / счетчика устройств, домашних приложений, POS системы, облачных / IoT системы,ручные приборы, интеллектуальные технологические устройства, энергетические системы, автомобильные, коммуникационные системы, медицинские приборы и т. д. Модуль OLED SFOS154XZ-7096AN может работать при температуре от -40°C до +80°C;температура хранения составляет от -40°C до +85°C.
Информация о продукте
| Продукт: | 1.54 дюймовый OLED дисплей |
| Решение: | Разрешение 128x64 пикселя |
| Управляющий блок: | SSD1309 |
| Интерфейс: | 8-битный 68XX/80XX Параллельный, 4-проводной SPI, I2C |
| Оптики: | Все точки зрения |
| Тип соединителя модуля: | ZIF FPC 36 мм |
| Режим отображения: | Пассивная матрица |
| Цвет отображения: | Белый, желтый, синий |
| Очертание: | 420,04 х 27,22 х 1,45 мм |
| Активная зона: | 350,052 × 17,516 (мм) |
| Пиксельный пич: | 0.274 × 0,274 (мм) |
| Рабочая температура: | -40°C до +70°C |
| Температура хранения: | -40°C до +85°C |
| Номер пин-кода: | 24 штифта |
| Напряжение питания: | 1.65 - 3.3В |
| Тип упаковки IC: | Относительная стоимость |
| Должность: | 1/64 |
| Соответствие: | Соответствует требованиям REACH & RoHS |
1.54 дюймовый 128x64 OLED дисплей SSD1309 Driver IC
Определение фиксатора
Pin1 N.C. (GND) -Reserved Pin (Supporting Pin) Поддерживающие шпильки могут уменьшить влияние напряжений на функциональные шпильки.Эти булавки должны быть подключены к внешней заземлению, как схема защиты ESD.
Pin2 VLSS Ground аналоговой цепи.
Pin3 VSS Ground логической схемы
Pin4 N.C. -Reserved Pin, Н.C. пин между функциональными пиннами предназначен для совместимого и гибкого дизайна.
Pin5 VDD питание для логической схемы.
Pin6 BS1 Протокол связи Выберите
Pin7 BS2 Протокол связи Выберите 1 19 RES# IPower Reset for Controller and DriverЭтот пин является входом в сигнал сброса. Когда пин низкий, инициализация чипа выполняется.Держите этот шприц высоко во время нормальной работы.
Pin8 CS# Чип выбирать
Pin9 RES#
Pin10 D/C# Данные/Управление
Pin11 R/W# Читать/Написать Выбрать или Написать
Pin12 E/RD# Читать/Написать Включить или Читать
Pin13~20 D0~D7 Хост-входной/выходной шины данных
Pin21 IREF Текущая ссылка на регулировку яркости.
Pin22 VCOMH Выход напряжения высокий уровень для сигнала COM.
Pin23 VCC питание для панели OEL.
Pin24 N.C. (GND) -Reserved Pin (Supporting Pin) Поддерживающие булавки могут уменьшить воздействие напряжений на функциональные булавки.Эти булавки должны быть подключены к внешней заземлению, как схема защиты ESD.

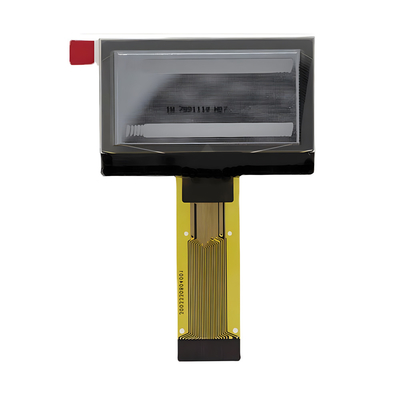

1.54 дюймовый 128x64 OLED дисплей SSD1309 Driver IC Изображение продукта
