| Продукт: | панель 2,66" E-чернил | Разрешение: | 152x296 ставит точки разрешение |
|---|---|---|---|
| Режим работы монитора: | Дисплей активной матрицы электрофорезный (до полудня EPD) | Цвет: | Черный/белый/красный |
| Оптика: | Все углы наблюдения | Конспектируйте тусклое.: | 71,82 (h) x 36,3 (v) x 1,0 (t) mm |
| Активная область: | 60,088 (h) x 30,704 (v) mm | Секретный номер: | 24 штыря |
| Интерфейс: | Интерфейс SPI | Соответствие: | ДОСТИГАЕМОСТЬ & RoHS уступчивые |
| Выделить: | Панель чернил RoHS e,Панель чернил 2,66 дюймов e |
||
3 цвета EPD экран 2,66 дюймов, 2,66" описание дисплея ESL E-чернил
Технология SFEPD213BWR-7018A01 SAEF 3-Colors 2,66" -Si, активная матрица TFT, электронная бумажная панель дисплея (EPD). Панель имеет такое высокое разрешение (125dpi) что она может легко показать точные картины. Должный к своей бистабильн природе, панели EPD требует очень маленькой силы уточнить и не нужна никакая сила поддерживать изображение.
Особенности
1. дисплей активной матрицы -Si TFT электронный бумажный (EPD)
2. Поддержка 3 цветов: Белый, черный, красный
3. разрешение: 296 x 152
4. Ультра-низкий расход энергии
5. супер широкий угол наблюдения - около 180°
6. Дополнительные тонкая & светлый
7. Интерфейс SPI
8. RoHS уступчивое
| Деталь общей информации | Содержание |
| Размер экрана |
2,66 дюйма |
| Режим работы монитора | Активная матрица EPD |
| Разрешение дисплея | 152 (h) (v) пиксела ×296 |
| Активная область | 60,088 (h) x 30,704 (v) mm |
| Тангаж пиксела | 0,203 x 0,202 (125dpi) |
| FPL (передний плоский ламинат) | Спектры красные 2,0 |
| Размер плана | 71,82 (h) x 36,3 (v) x 1,0 (t) mm |
| Вес | 6,2 g |
| Подача напряжения логики | 3.0V типичное |
| Температура деятельности | 0°C к +50°C |
| Температура хранения | -25°C к +60°C |
| Интерфейс | SPI |
| Соответствие | ДОСТИГАЕМОСТЬ & RoHS уступчивые |
Применение
Электронная система ярлыка полки
Определение Pin
Pin1, NC Не соединенный
Pin2, ГДР /O/ Управление водителя MOSFET силы, этот штырь управление привода ворот MOSFET N-канала.
Pin3, RESE /Я/ Входной сигнал управлением ракеты -носителя, этот штырь настоящий входной сигнал чувства для контура управления.
Pin4, NC Не соединитесь с другими штырями NC
Pin5, VSH2/C/ Конденсатор. Этот штырь положительные ворота управляя напряжением тока и штырь электропитания для конденсатора VSH2 a стабилизируя должен быть соединен между VSH2 и GND.
Pin6, NC Не соединенный
Pin7, NC Не соединенный
Pin8, BS1 /Я/ VSS, этот штырь устанавливает интерфейс панели.
Pin9, ЗАНЯТЫЙ /O/ Сигнал занятости прибора, этот штырь занятый штырь выхода государства. Когда занятый высок, деятельность обломока не должна быть прервана, и команда не должна быть отправлена.
Pin10, RES# /Я/ Возврат системы, этот штырь переустановленный сигнал ввода. Активный низкий уровень.
Pin11, D/C# /Я/ Этот штырь данные/командное управление
Pin12, CS# /Я/ Этот штырь обломок отборный.
Pin13, SCL /Я/ Входной сигнал часов серийной связи.
Pin14, SDA /Я/ Вход-выход данным по серийной связи.
Pin15, VDDIO /P/ Сила для I/O. pins& логики интерфейса. Он должен быть подключен с VCI.
Pin16, VCI /P/ Электропитание для обломока
Pin17, GND /P/ Земля
Pin18, VDDD /C/ Внутренний выход регулятора конденсатор должен быть соединен между VDD и GND.
Pin19, VPP /P/ Электропитание для программирования OTP
Pin20, VSH /C/ Этот штырь положительный источник управляя напряжением тока. Стабилизируя конденсатор должен быть соединен между VSH и GND.
Pin21, VGH /C/ Стабилизируя конденсатор должен быть соединен между VGH и GND.
Pin22, VSL /C / Этот штырь отрицательный источник управляя напряжением тока и штырем электропитания для VCOM. Стабилизируя конденсатор должен быть соединен между VSL и GND.
Pin23, VGL /C/ Стабилизируя конденсатор должен быть соединен между VGL и GND.
Pin24, VCOM /C/ Этот штырь VCOM управляя напряжением тока стабилизируя конденсатор должен быть соединен между VCOM и GND.
Типичная работая последовательность
Выбор интерфейса MCU в этом модуле, там 4 провод SPI и 3 провод SPI который может связывать с MCU. Режим интерфейса MCU может установить выбором оборудования на штырях BS1. Когда он «низок», 4-wire SPI выбрано. Когда оно «высок», 3-провод SPI (9 битов SPI) выбран.
Последовательный интерфейс MCU (4-wire SPI) 4 провод SPI состоит из серийных часов SCL, серийных данных SDA, D/C#, CS#, в режиме SPI, D0 действует как SCL, D1 действует как SDA.
Последовательный интерфейс MCU (3-провод SPI) последовательный интерфейс 3 проводов состоит из серийного SCL, серийных данных SDA и CS#. В 3 режиме провода SPI, D0 действует как SCL, D1 действует как SDA, штырь D/C# можно соединиться с внешней землей. Деятельность подобна последовательному интерфейсу 4 проводов пока штырь D/C# не использован. Совершенно 9 битов будут перенесены в сдвиговый регистр на каждых девятых часах в последовательности: Бит D/C#, бит D/C, D7 к биту D0, бит D/C# (первый бит последовательных данных) определит следующий байт данных в сдвиговом регистре написан в RAM данным по дисплея (бит D/C# =1) или регистр команды (бит D/C# = 0). Под серийным режимом, только напишите деятельность позвольте.
Мера предосторожности
(1) панель/модуль EPD изготовлены от хрупких материалов как стекло и пластмасса, и могут быть сломаны или треснуты если упадено. Пожалуйста отрегулируйте с осторожностью. Не придайте силу как гнуть или переплетать к панели EPD.
(2) порекомендованы, что собирает или устанавливает панели EPD в чистую рабочую зону. Пыль и масло могут причинить электрические шорты или ухудшить/царапину/вдавленное место фильм листа защиты.
(3) не придает давление к панели EPD для предотвращения повредить его.
(4) не соединяет или не отключает разъем на стыке пока панель EPD в деятельности.
(5) пожалуйста поддерживает шатон с вашим пальцем пока подключающ кабель интерфейса как FPC.
(6) не штабелирует панели/модули EPD. (7) не отжимает FPC на стеклянном крае или не вытягивает вверх FPC/вниз до 90°.
(8) не касается соединителю руководства FPC.
(9) не касается зоне выпуска облигаций IC. Оно может поцарапать руководство TFT или функцию IC повреждения.
(10) носка ремешок (заземляя соединитесь) при регуляции и во время собрания. Полупроводниковые устройства включены в панели/модуле EPD и они должно быть обращано с осторожностью для предотвращения любой электростатической разрядки (ESD). (Вентилятор иона может быть необходим в деятельности собрания уменьшить риск ESD.)
(11) держит панель/модуль EPD в определенной окружающей среде и первоначальных пакуя коробках когда хранение во избежание царапая и держать первоначальное представление.
(12) не демонтирует или reassemble панель EPD.
(13) использует мягкую сухую ткань без химикатов для очищать. Пожалуйста не отожмите крепко для очищать потому что поверхность фильма листа защиты очень мягка и без трудного покрытия. Это поведение сделало бы вдавленное место или царапину на листе защиты.
(14) пожалуйста быть заботливый влаги избежать своего проникания в панель EPD, которая может причинить повреждение во время деятельности.
(15) это продукт деятельности низкой температуры. Пожалуйста заботлив температура различная сделать заморозок или росу на поверхности панели EPD. Влага может прорезать в панель EPD из-за заморозка или росу на поверхности панели EPD, и делает повреждение панели EPD.
(16) высокотемпературная, высокая влажность, солнечный свет или дневной свет могут ухудшить представление панели EPD. Пожалуйста не подвергните незащищенная панель действию EPD высокой температуры, высокой влажности, солнечного света, или дневного на долгие периоды времени. Пожалуйста храните панель EPD в controllable окружающей среде склада и первоначального пакета: Без солнечного света, без конденсации, диапазона температур 15ºC к 35ºC, и влажности от 30%RH к 60%RH.
(1ъ) чернила ярлыка используемые для отмечать номер ID панели стерты легко растворителем. Пожалуйста избегите использовать растворитель для того чтобы очистить панель EPD.
(18) EPD вакуум наполненный.
(19) перед одобренный BOE и клиентом, продукты и технические характеристики изделия могут подлежать изменить без предварительного уведомления. Подтвердите что вы получали самые последние стандарты или спецификации продукта перед окончательными дизайном, приобретением или пользой.
(20) BOE делает каждую попытку обеспечить что свои продукты высококачественного и надежности. Однако, офис по сбыту контакта SAEF перед использованием продукта в применении которое требует особенно высококачественному и надежности или где свои отказ или неисправность могут сразу угрожать риска человеческой жизни или причины телесного повреждения, как поддержка воздушно-космического пространства, аеронавтики, ядерной энергии, регулирования процесса горения, транспорта, движения, оборудования для обеспечения безопасности или медицинского оборудования на всю жизнь.
(21) дизайн ваше применение так, что продукт будет использован внутри ряды гарантированные BOE особенно для максимальной оценки, работая ряда подачи напряжения, характеристик радиации жары, условий установки и других характеристик. BOE не носит никакую ответственность за отказ или повреждение при использовании за гарантированными рядами. Даже внутри гарантированные ряды, рассматривайте нормально предвидимые интенсивности отказов или классификации аварий и повреждений в полупроводниковых устройствах и используйте внутрирастительные измерения как сейфы терпеть неудачу, так, что оборудование включая продукт BOE не причинит телесное повреждение, огонь или другое логически вытекающее повреждение должные к деятельности продукта BOE.
(22) этот продукт не конструирован для того чтобы быть радиацией сопротивляться.

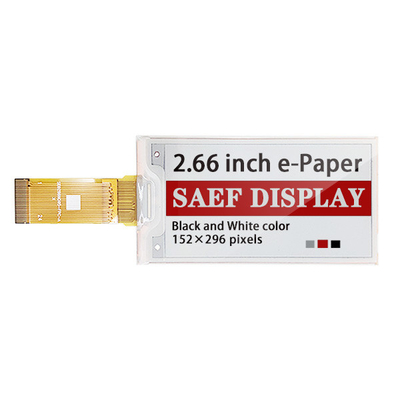

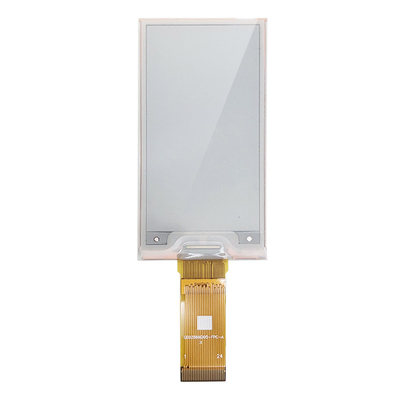

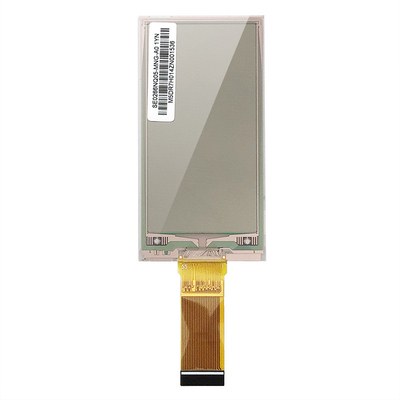

3 цвета EPD экран 2,66 дюймов, 2,66" чертеж дисплея ESL E-чернил

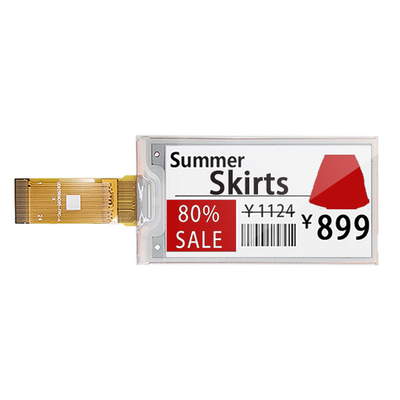

3 цвета EPD экран 2,66 дюймов, 2,66" изображение продукта дисплея ESL E-чернил
